카타르 NFE 프로젝트 BIM 모델링 및 제어실 설계

This project delivers precise 3D BIM modeling and advanced control room design for the Qatar NFE Project.

It accurately maps complex architecture, MEP, and pipelines, while preventing construction errors through 3D clash detection.

The design also features ergonomic consoles, windless air conditioning, and innovative Post COVID-19 engineering solutions such as modular supports and pre-fabricated materials for optimal operational efficiency and safety.

카타르 NFE 프로젝트의 해수담수화 처리 제어실, 연구실 및 사무실을 대상으로 수행한 3D BIM 모델링 및 공간 설계 프로젝트입니다.

건축물과 복잡한 기계 설비(MEP) 간의 간섭을 사전에 꼼꼼하게 검토하고, 시설을 24시간 운영하는 작업자의 업무 효율과 쾌적함을 극대화하기 위해 인체공학적인 제어실(Control Room) 공간을 설계했습니다.

또한, 포스트 코로나 시대의 건설 환경에 발맞춰 모듈화 및 공장 사전 제작 자재를 적극 활용하여 현장의 시공성(Constructability)을 혁신적으로 높이는 엔지니어링 솔루션을 성공적으로 시각화했습니다.

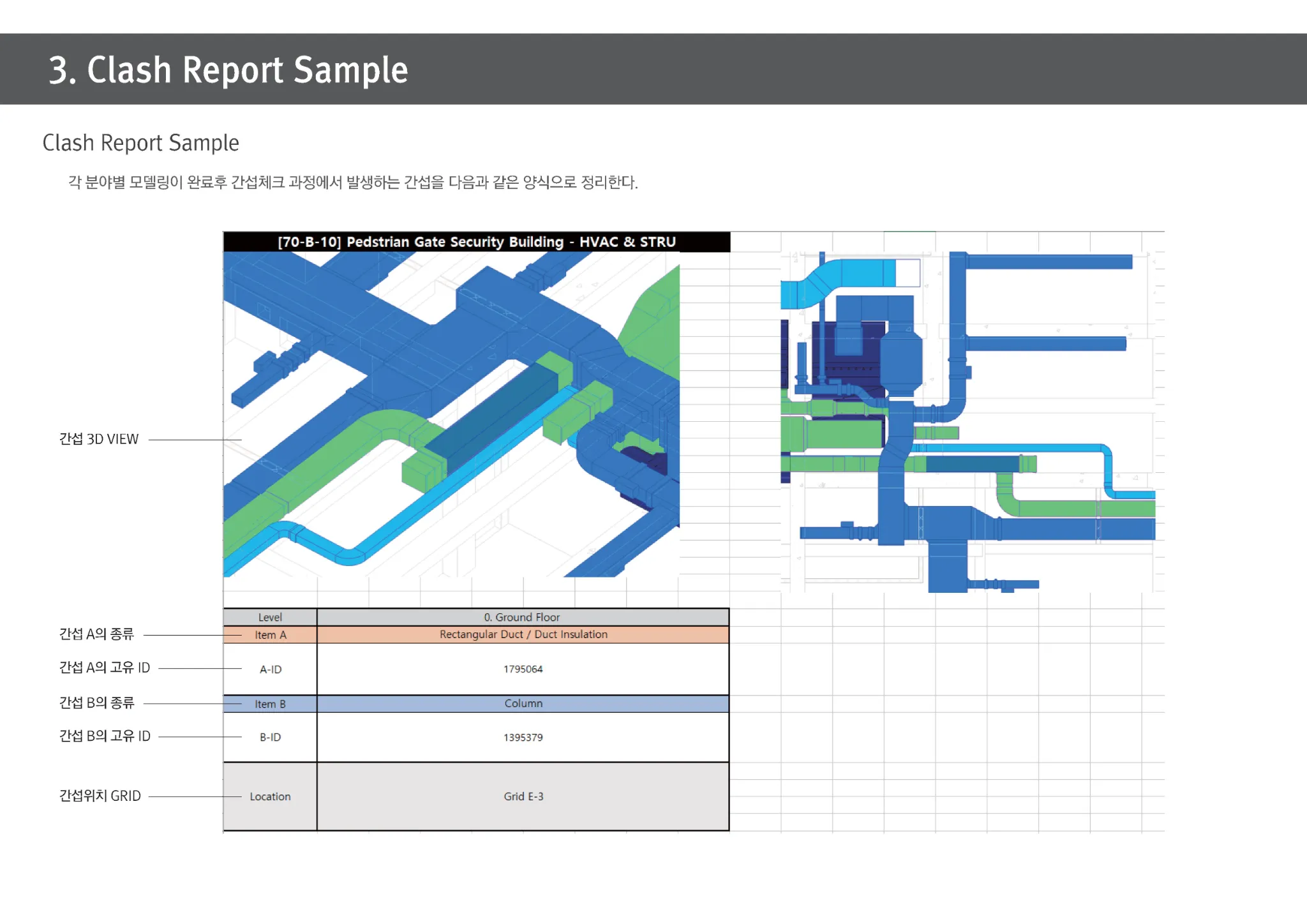

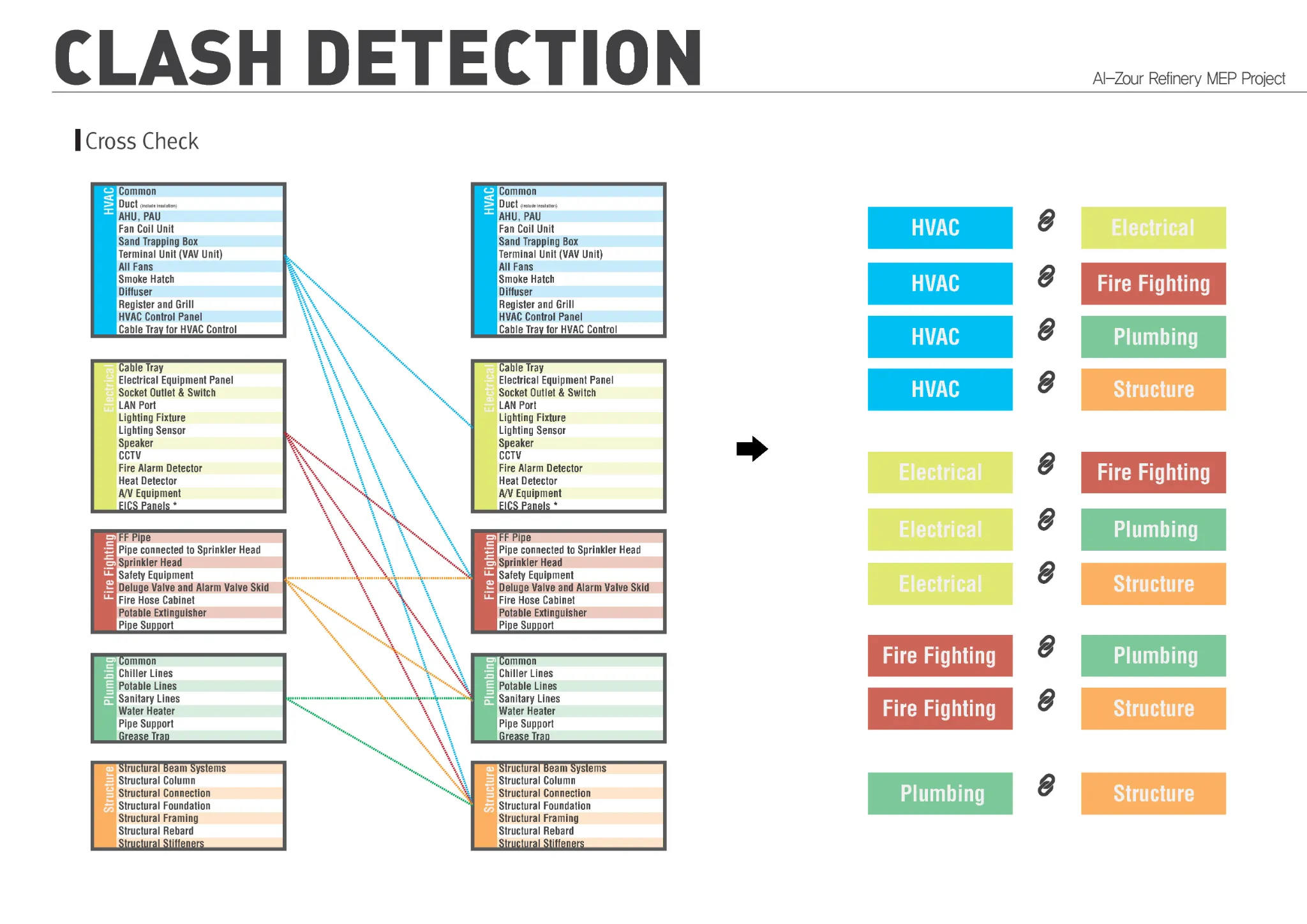

정밀한 3D BIM 모델링 및 사전 간섭 검토(Clash Detection)

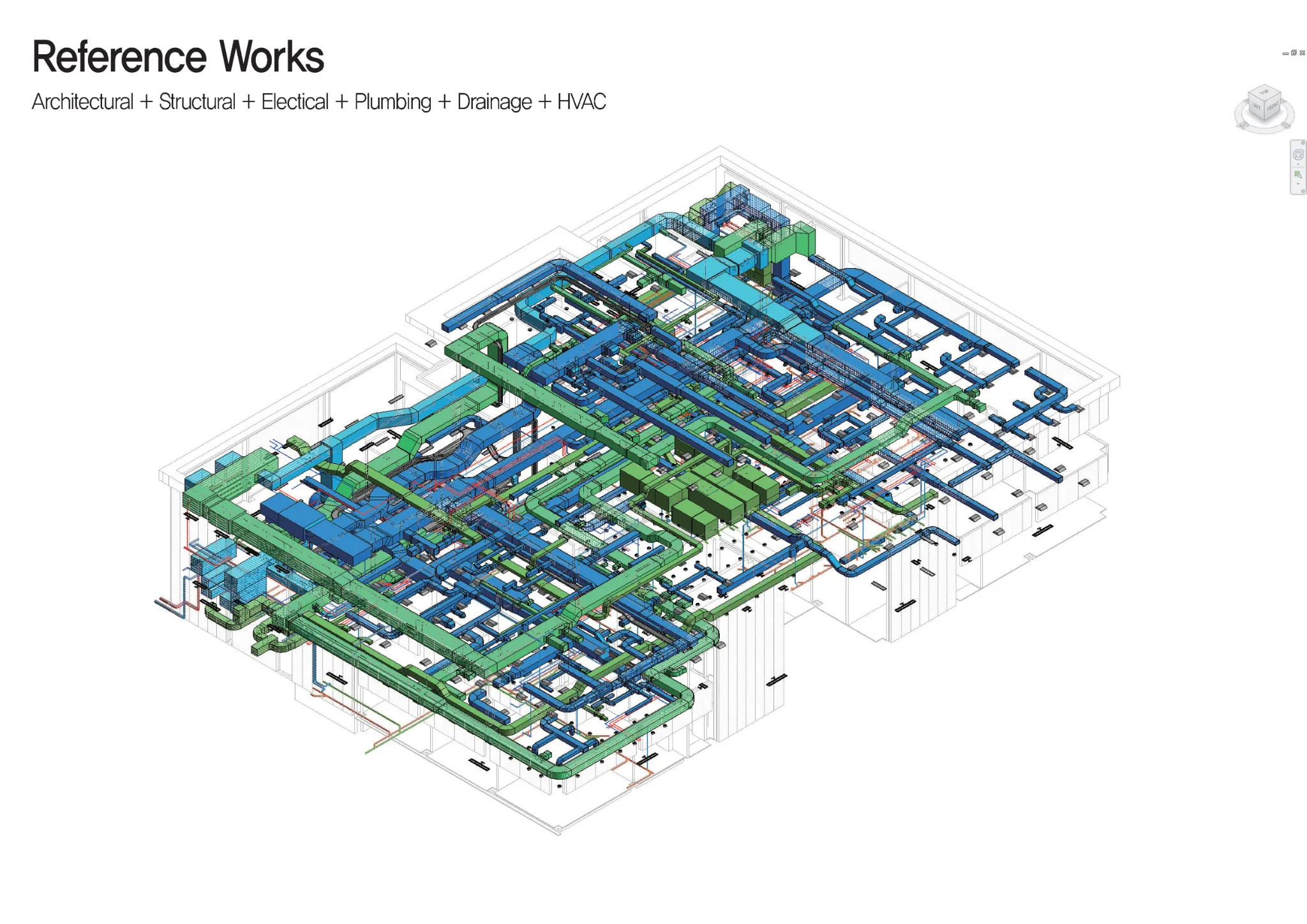

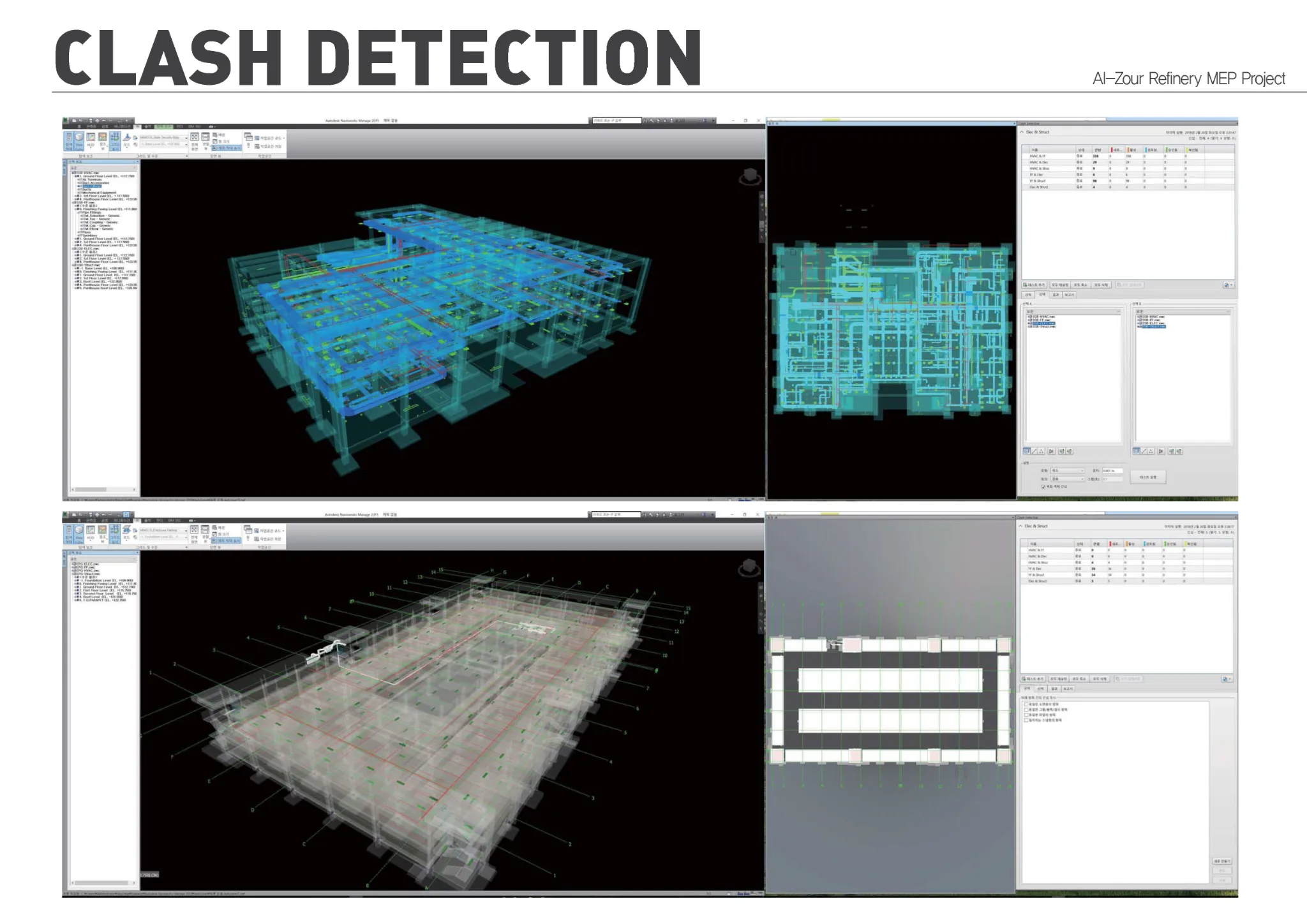

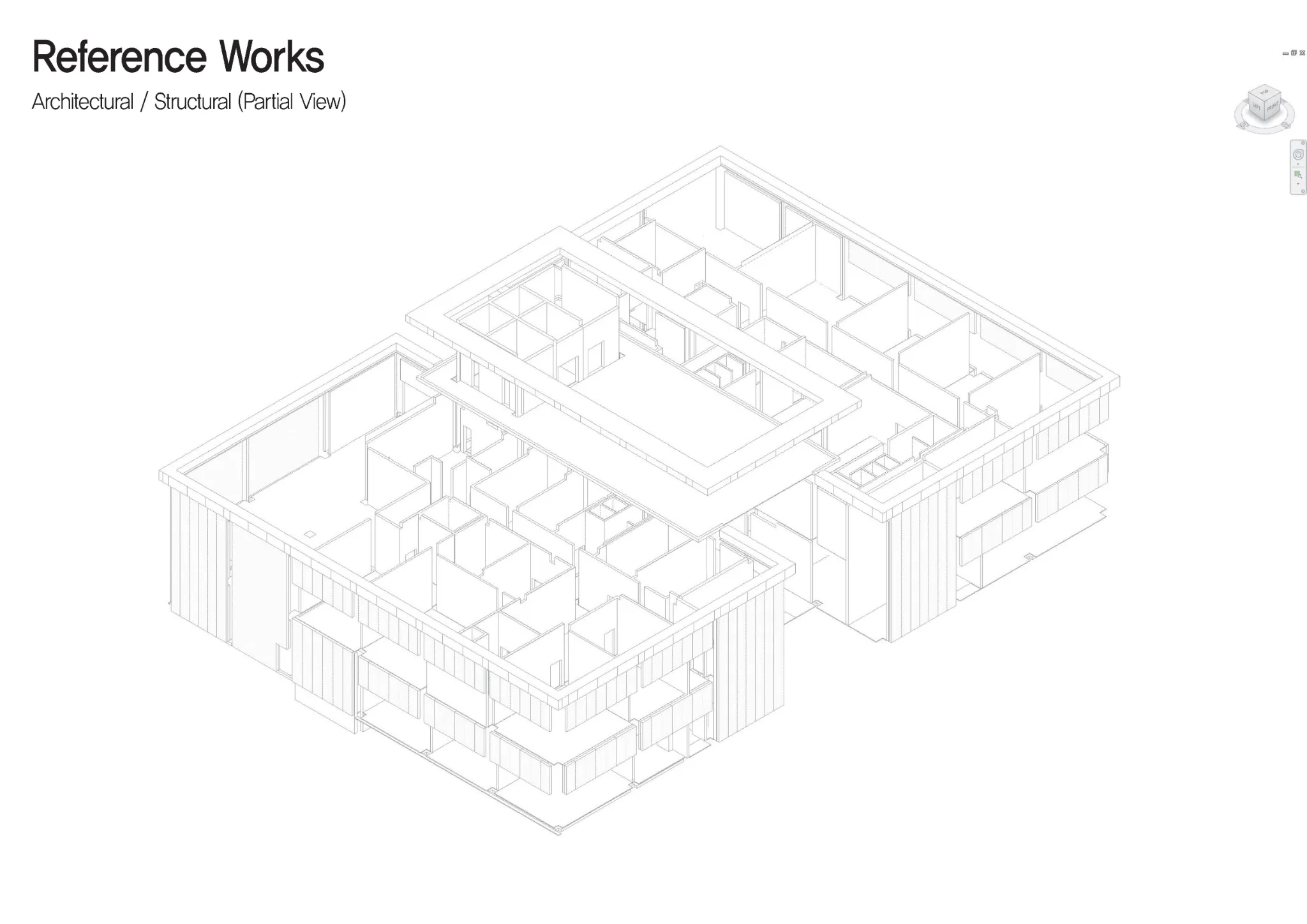

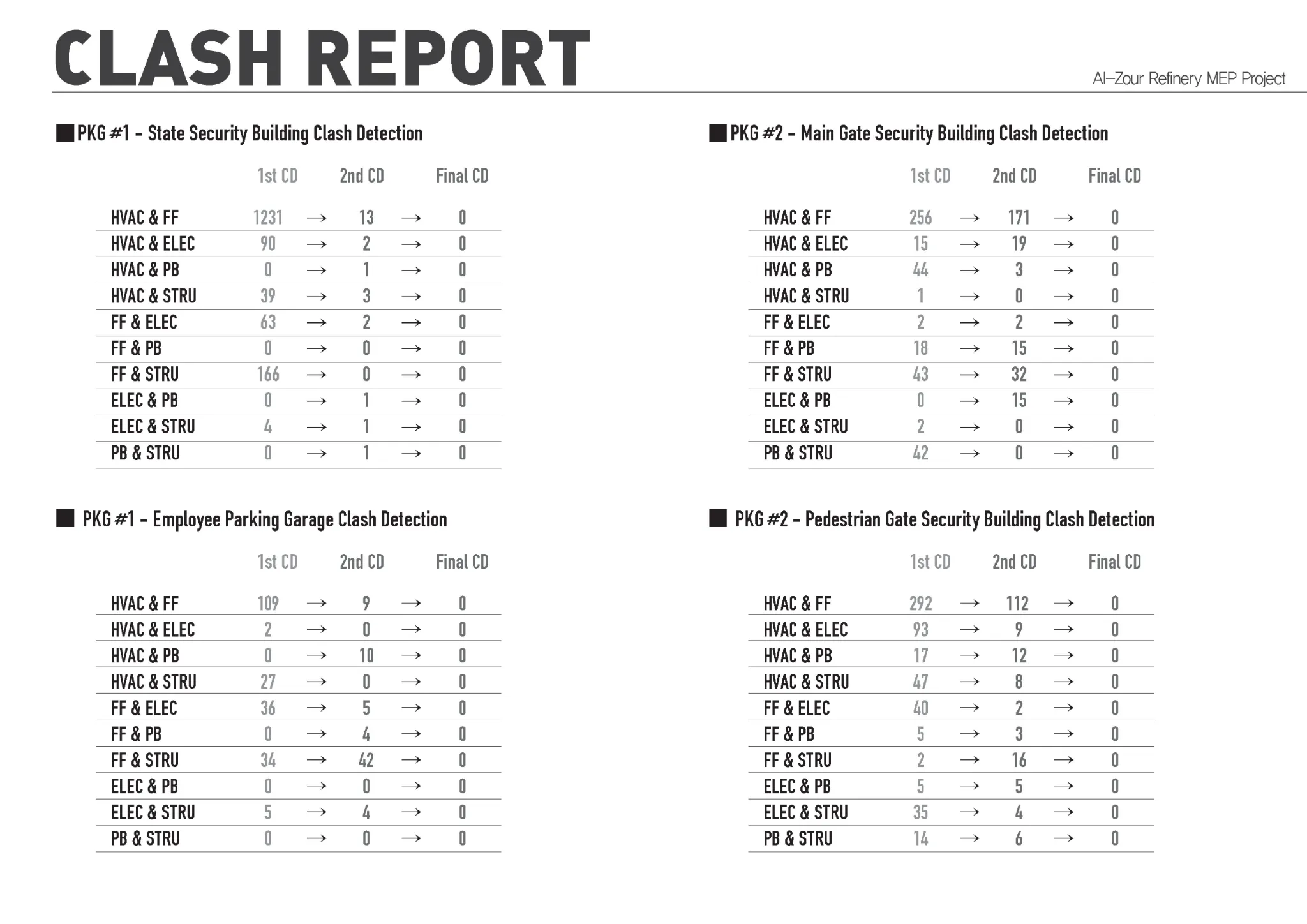

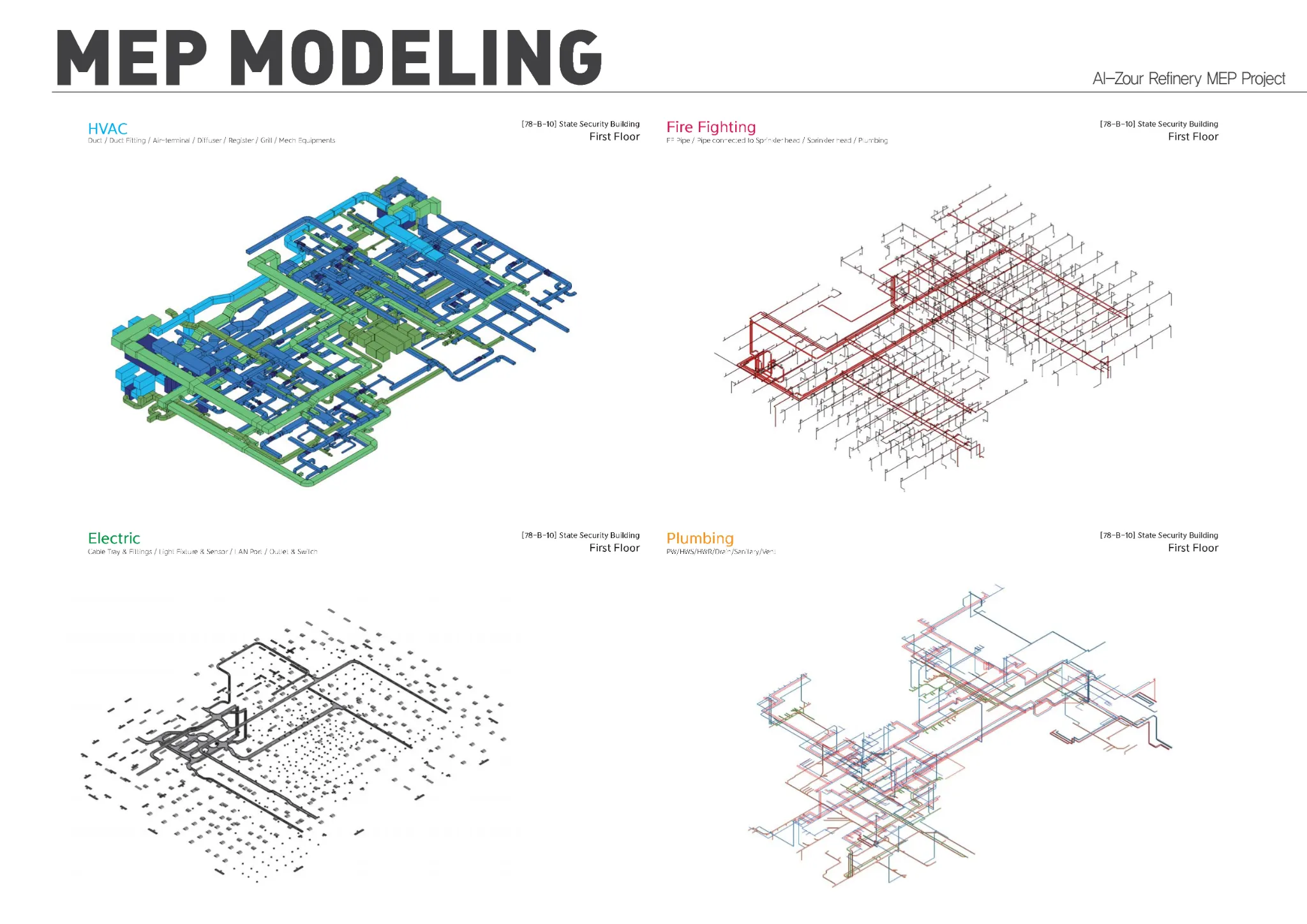

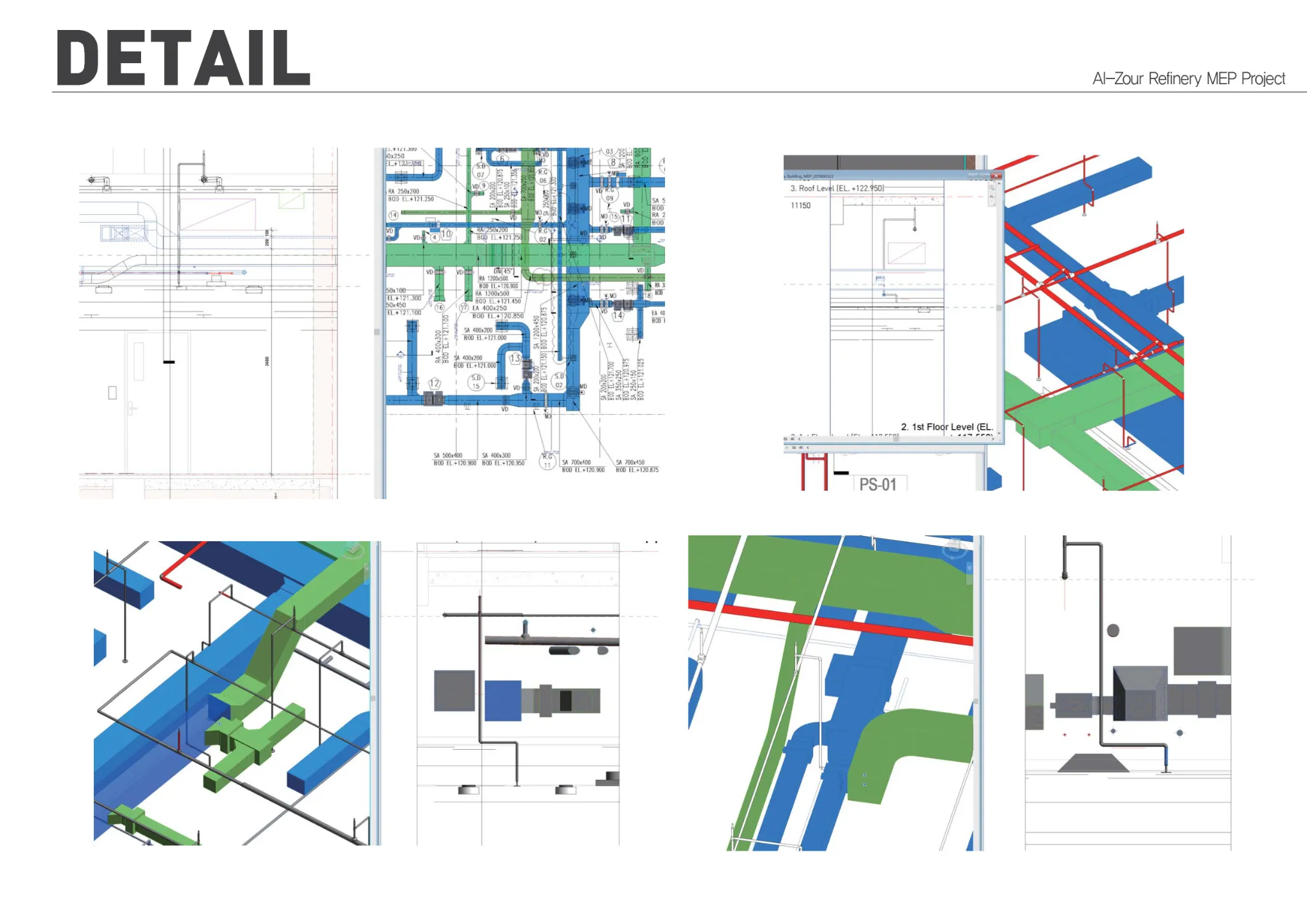

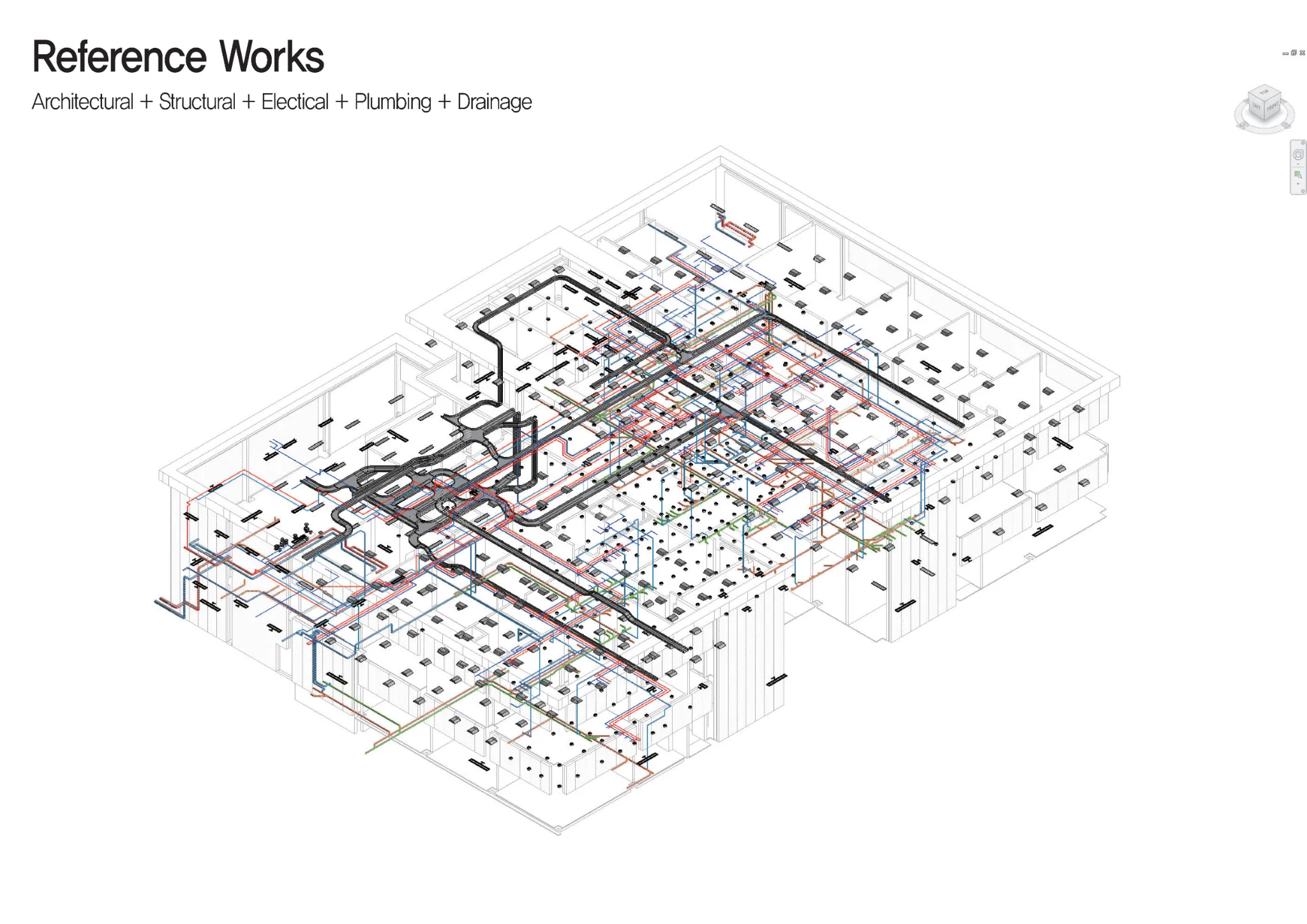

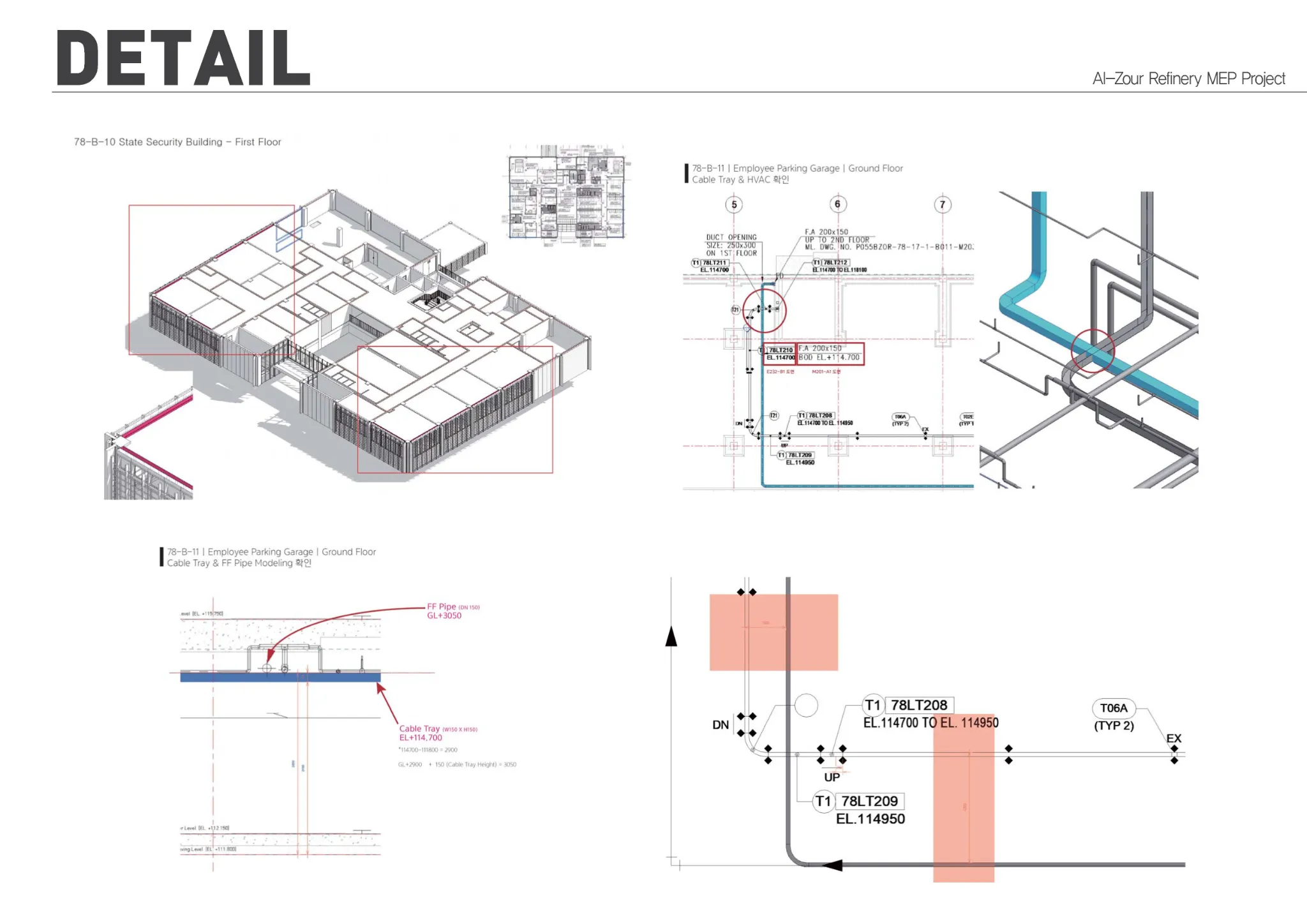

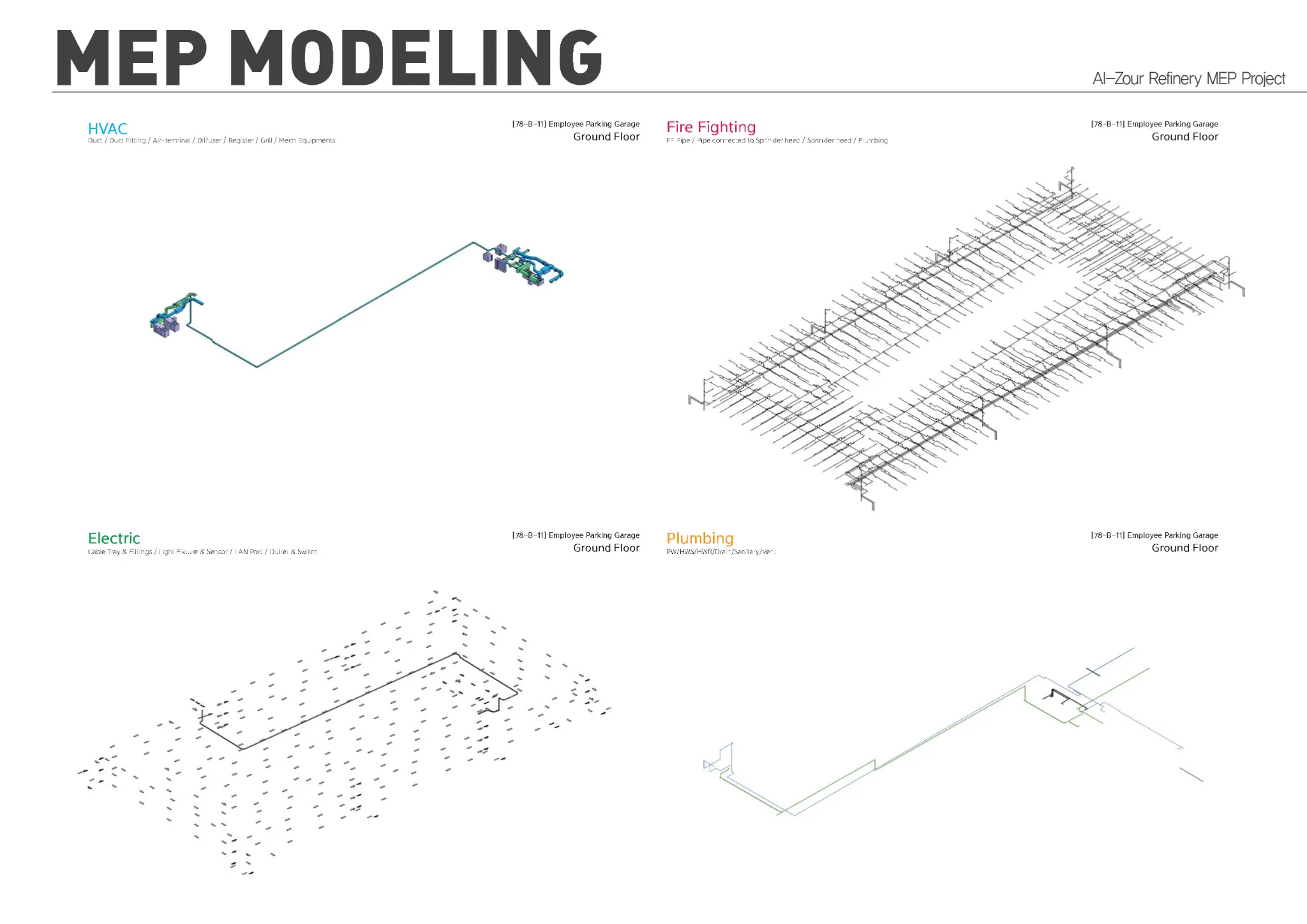

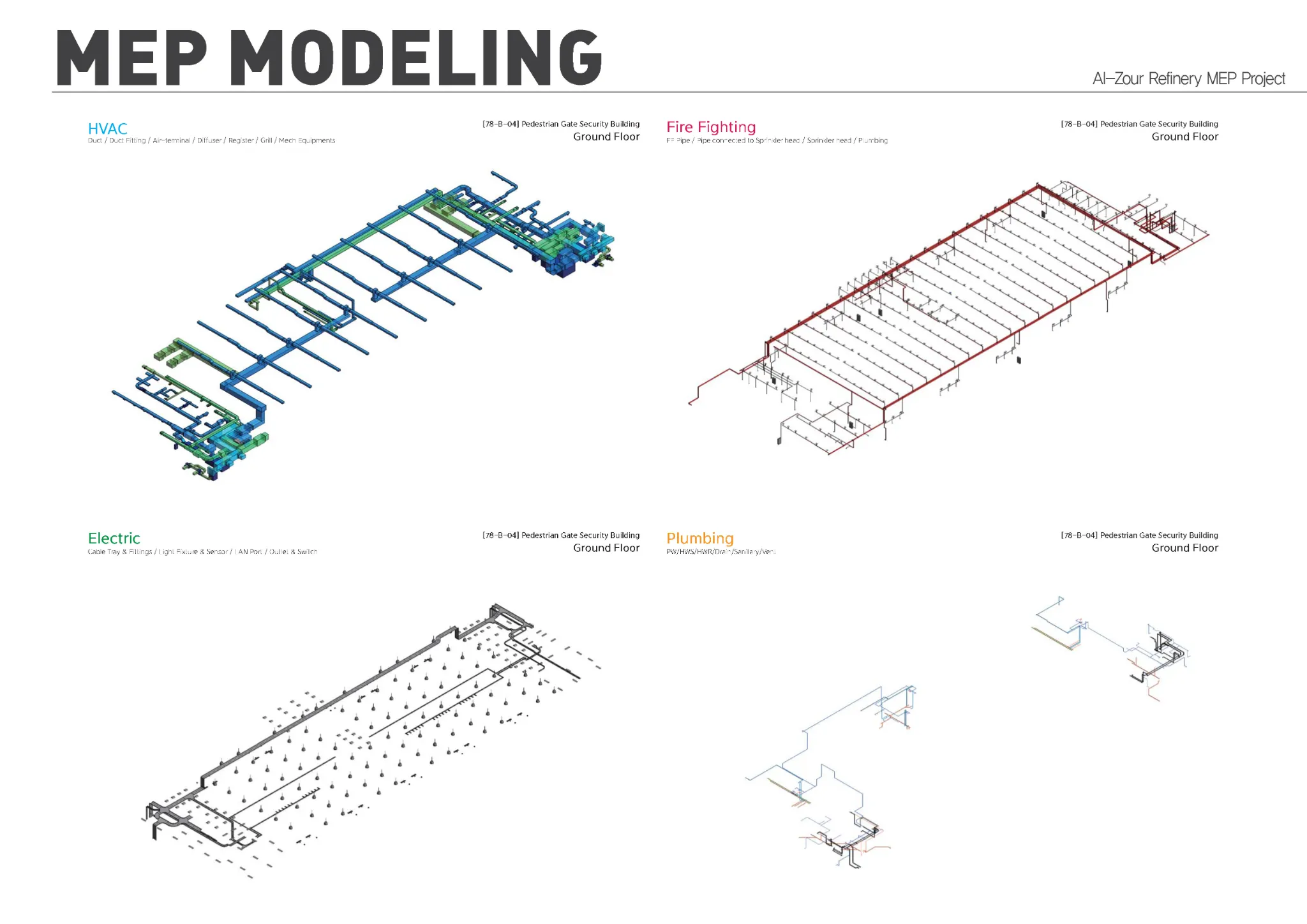

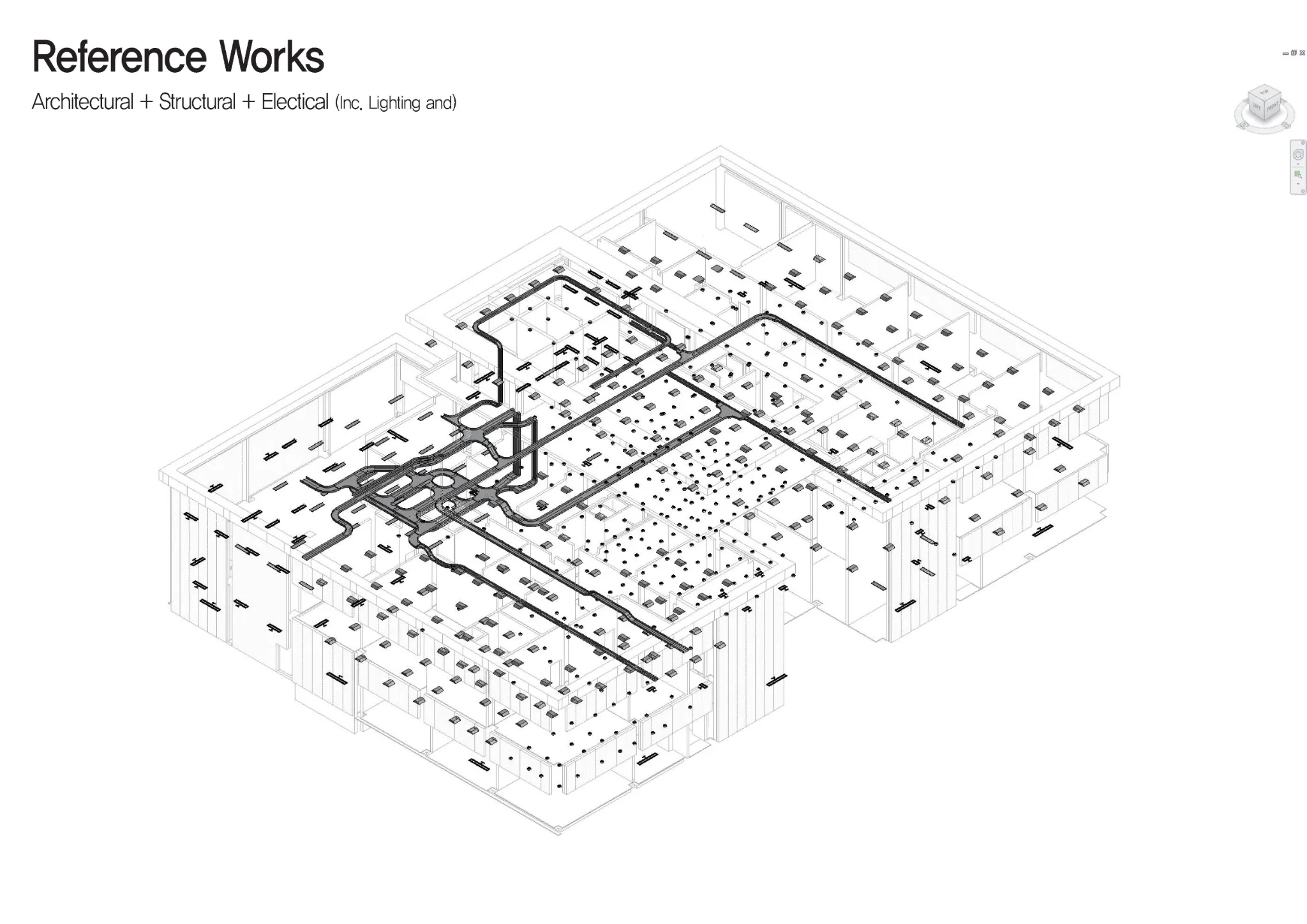

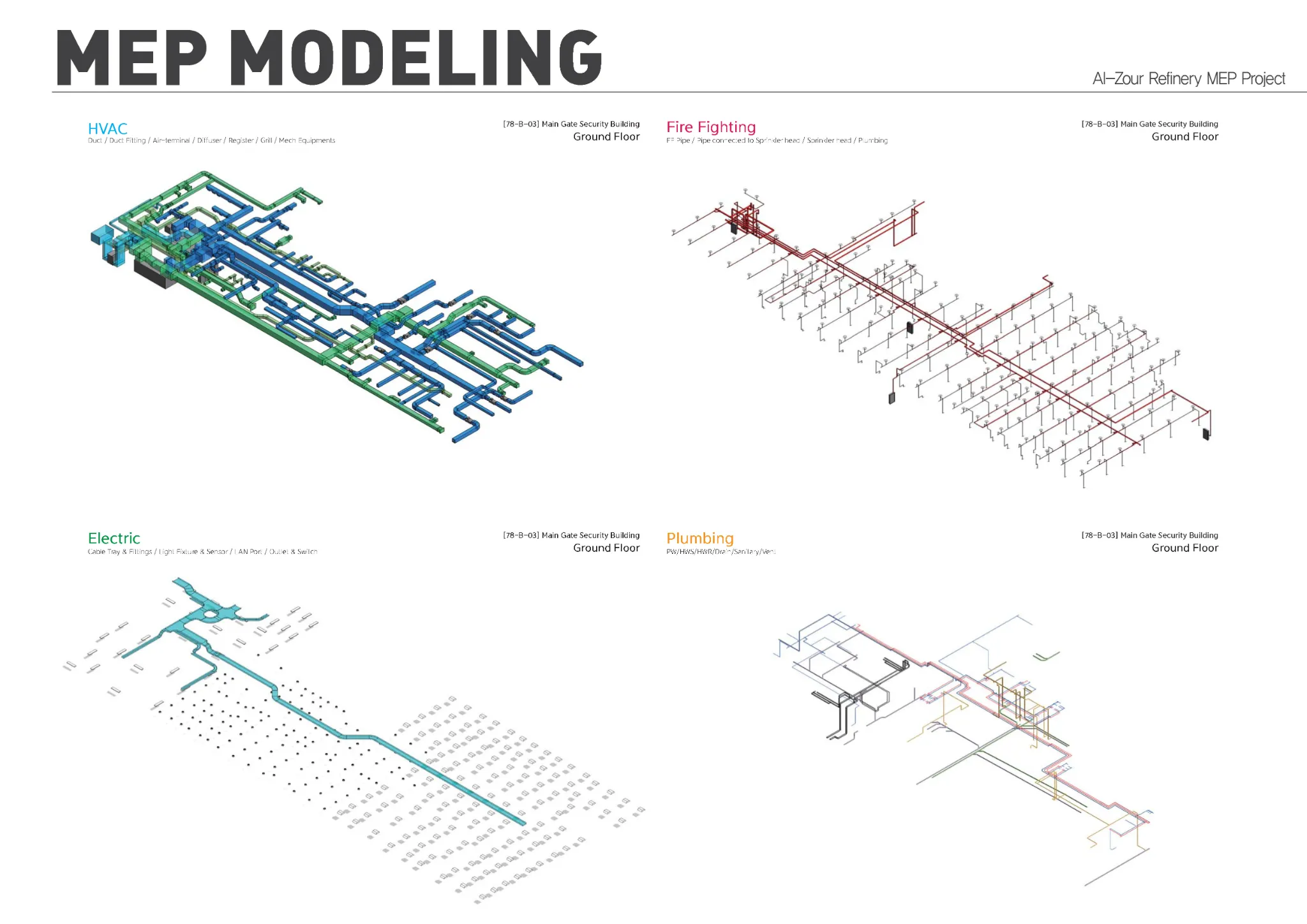

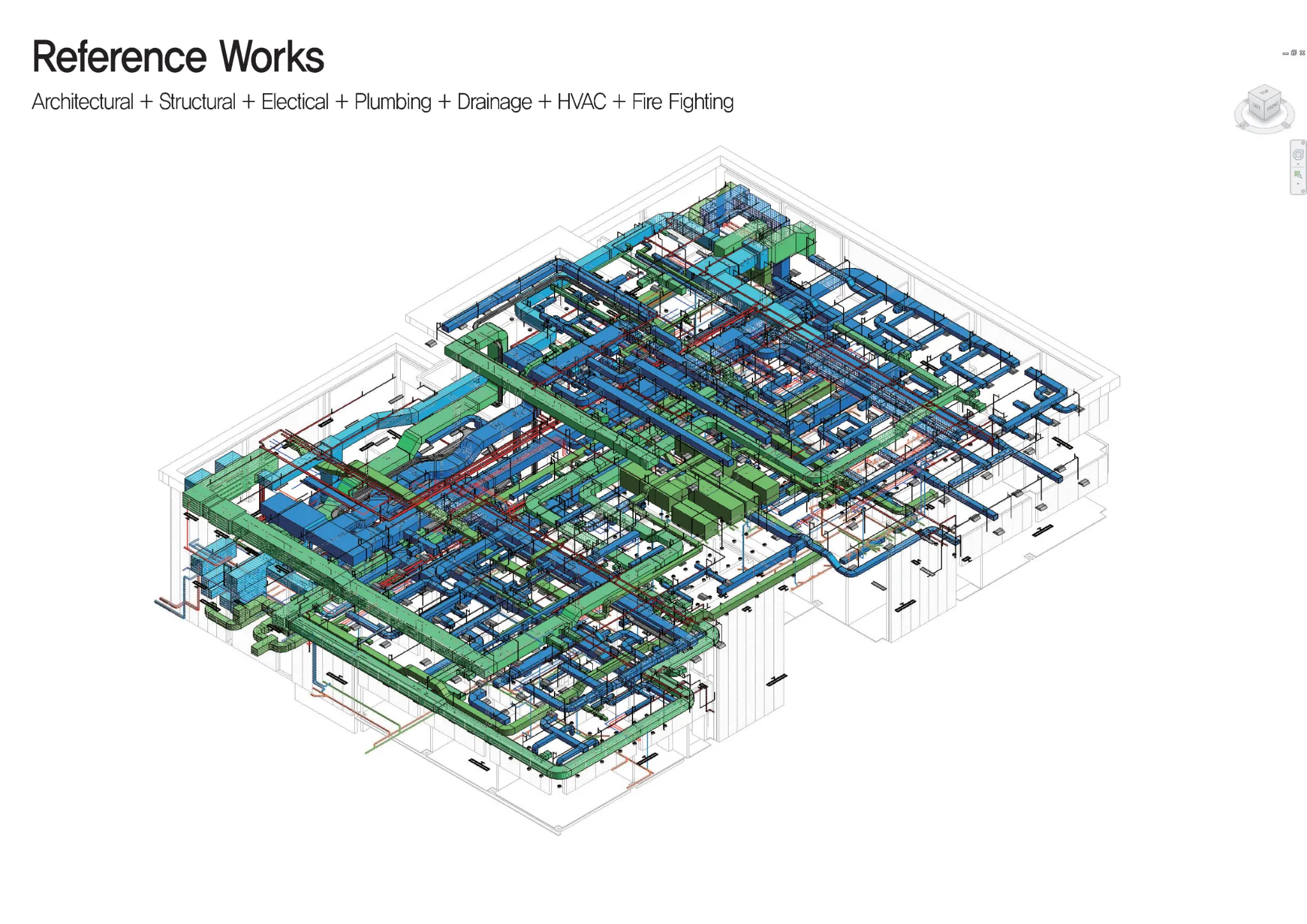

건축 및 철골 구조물부터 조명, 케이블 트레이, 공조 설비(MEP), 파이프라인에 이르기까지 시설 전반을 아우르는 정밀한 3D BIM 모델을 구축했습니다. 이를 바탕으로 복잡한 설비들이 겹치거나 부딪히는 부분을 찾아내는 3D 간섭 검토를 철저히 진행하여, 실제 시공 중 발생할 수 있는 설계 오류를 최소화하고 공사 지연을 방지했습니다.

인체공학 기반의 쾌적한 제어실(Control Room) 설계

비상 상황 발생 시 작업자의 반응 시간을 최소화할 수 있도록 국제 표준(ISO 11064)의 시야각과 작업 도달 거리를 반영한 인체공학적 콘솔(Sit/stand console)을 설계했습니다. 또한, 24시간 상주하는 근무자를 위해 찬 바람이 직접 닿지 않는 무풍 에어컨(Windless Airconditioning) 시스템을 도입하고, 눈의 피로를 덜어주는 텐션 천장 및 자동 조도 조절 조명, 소음을 제어하는 최적의 마감재를 적용하여 쾌적한 업무 환경을 완성했습니다.

혁신적인 공법을 통한 시공성(Constructability) 향상

건설 현장의 인력 소모와 작업 시간을 줄이기 위해 다양한 최신 공법을 적용했습니다. 무거운 토양 대신 초경량 EPS 블록을 채워 넣어 지반을 안정화하고, 설치 속도가 4배 이상 빠른 모듈형 지지대(Modular Support System)와 용접이 필요 없는 기계식 배관 연결 방식을 도입했습니다. 더불어 공장에서 미리 조립하여 현장으로 반입하는 사전 제작 자재(Pre-fabricated Materials)를 적극 활용해 시공 속도를 높이고 품질과 안전성을 크게 강화했습니다.
