A1E 발전소 토목 BIM 모델링 및 물량 산출

This project delivers precise 3D civil BIM modeling and earthwork volume calculations for the A1E Supercritical Power Plant.

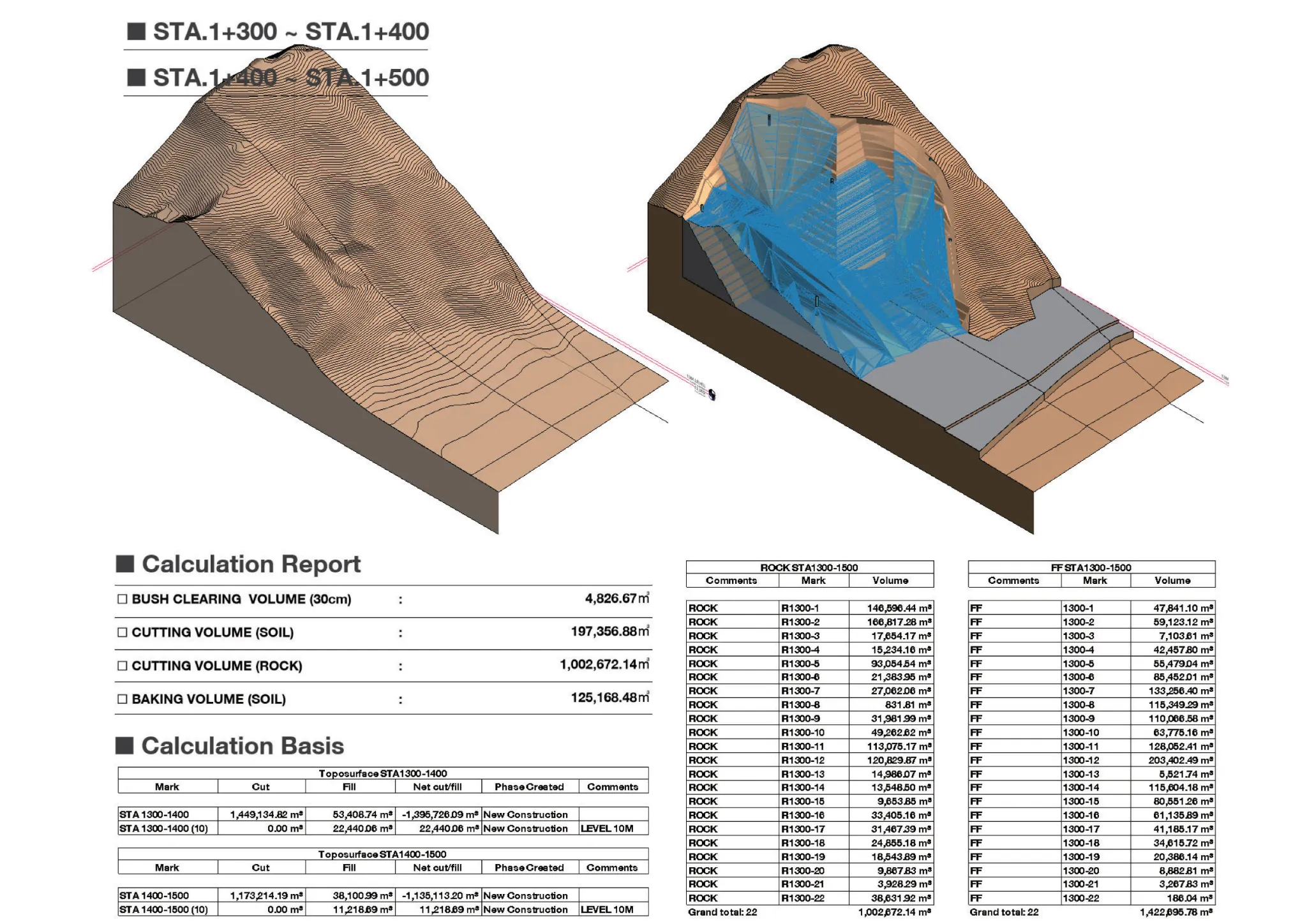

It accurately visualizes complex topography, slope profiles, and structural elements to calculate precise cut and fill volumes.

Furthermore, it provides a highly reliable analysis by comparing various design iterations and as-built conditions to ensure efficient earthwork planning and robust project management.

A1E 초임계압 발전소 건설을 위한 정밀한 3D 토목 BIM 모델링 및 토공사 물량 산출(Cut & Fill Volume) 프로젝트입니다.

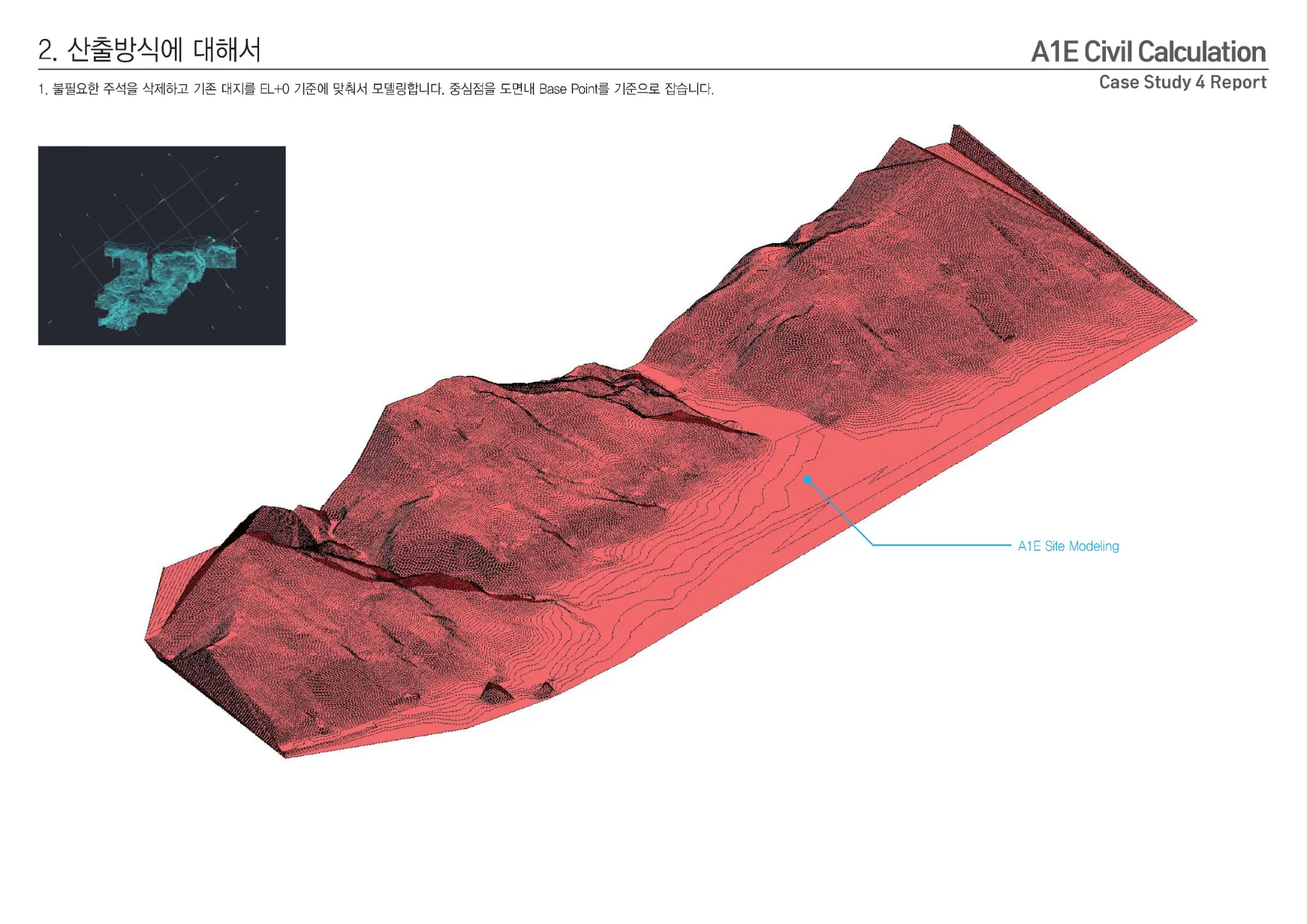

복잡한 지형과 경사면, 트렌치 구간 등을 3D 환경에서 정확하게 구현하여 토공사 절토 및 성토 물량을 도출하는 데 초점을 맞추었습니다.

다양한 설계 대안(Case Study)과 준공(As-built) 데이터를 비교 분석하여, 시공 전후의 토공사 계획을 효율적으로 검증하고 시각적인 정확도를 제공합니다.

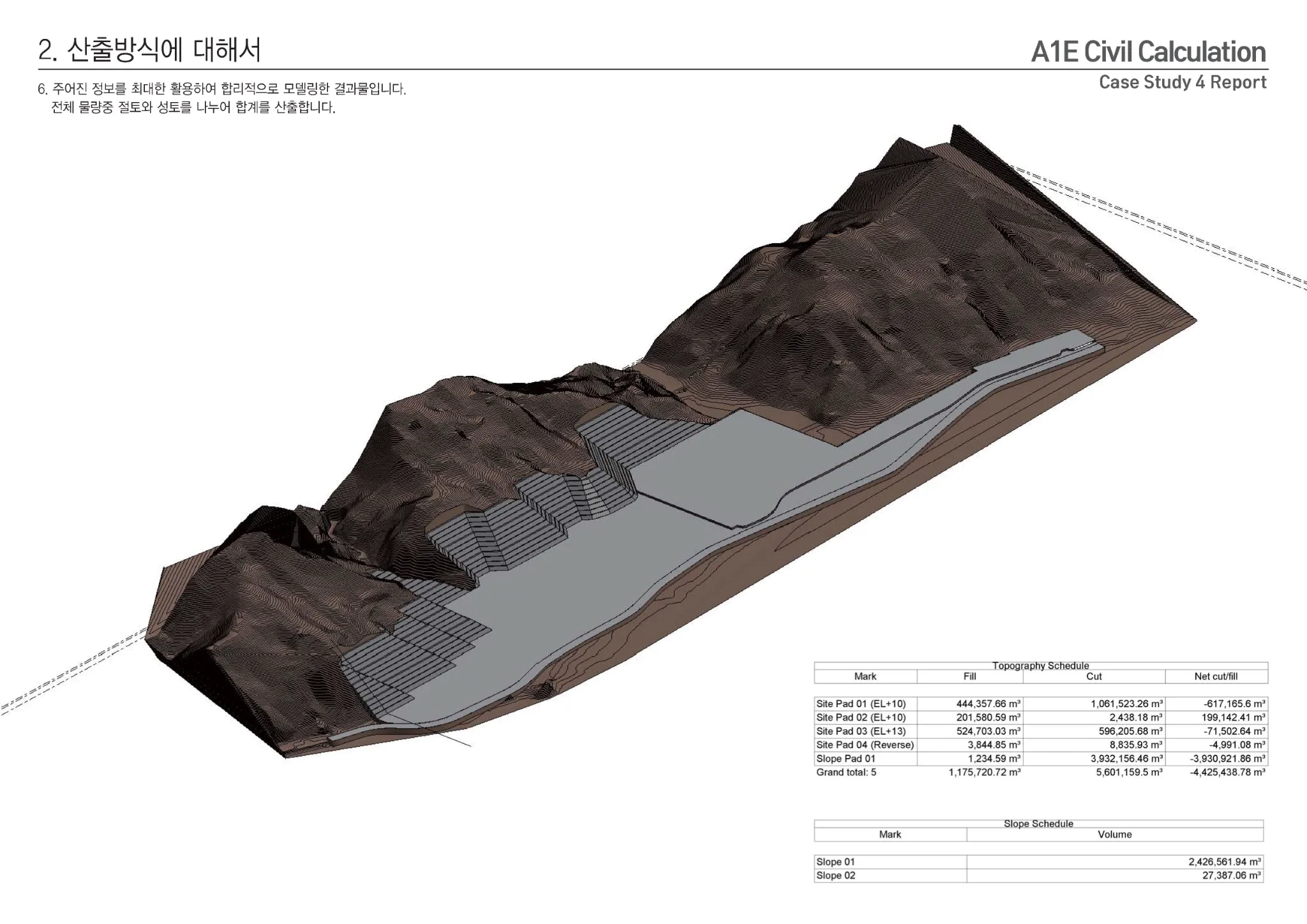

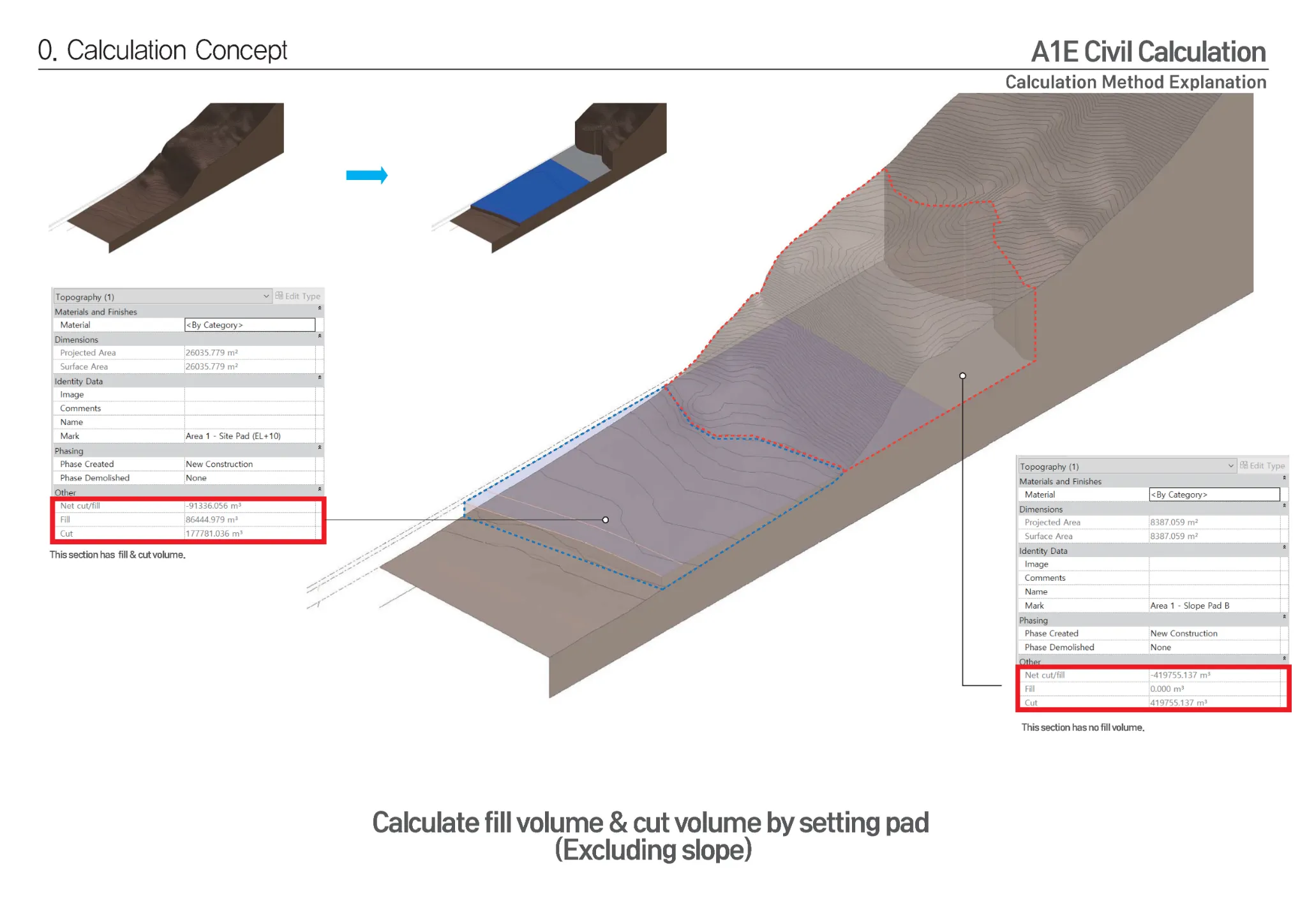

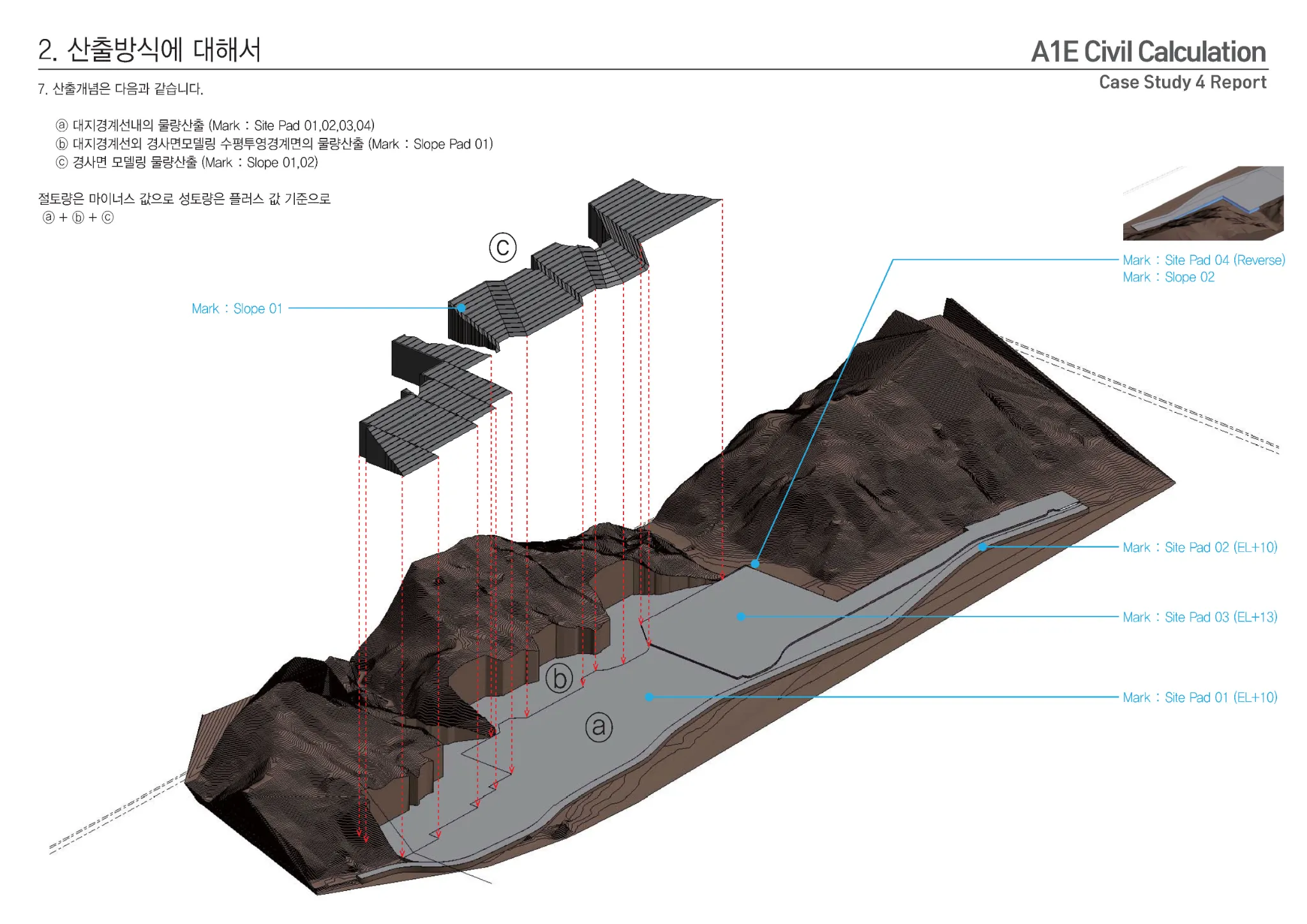

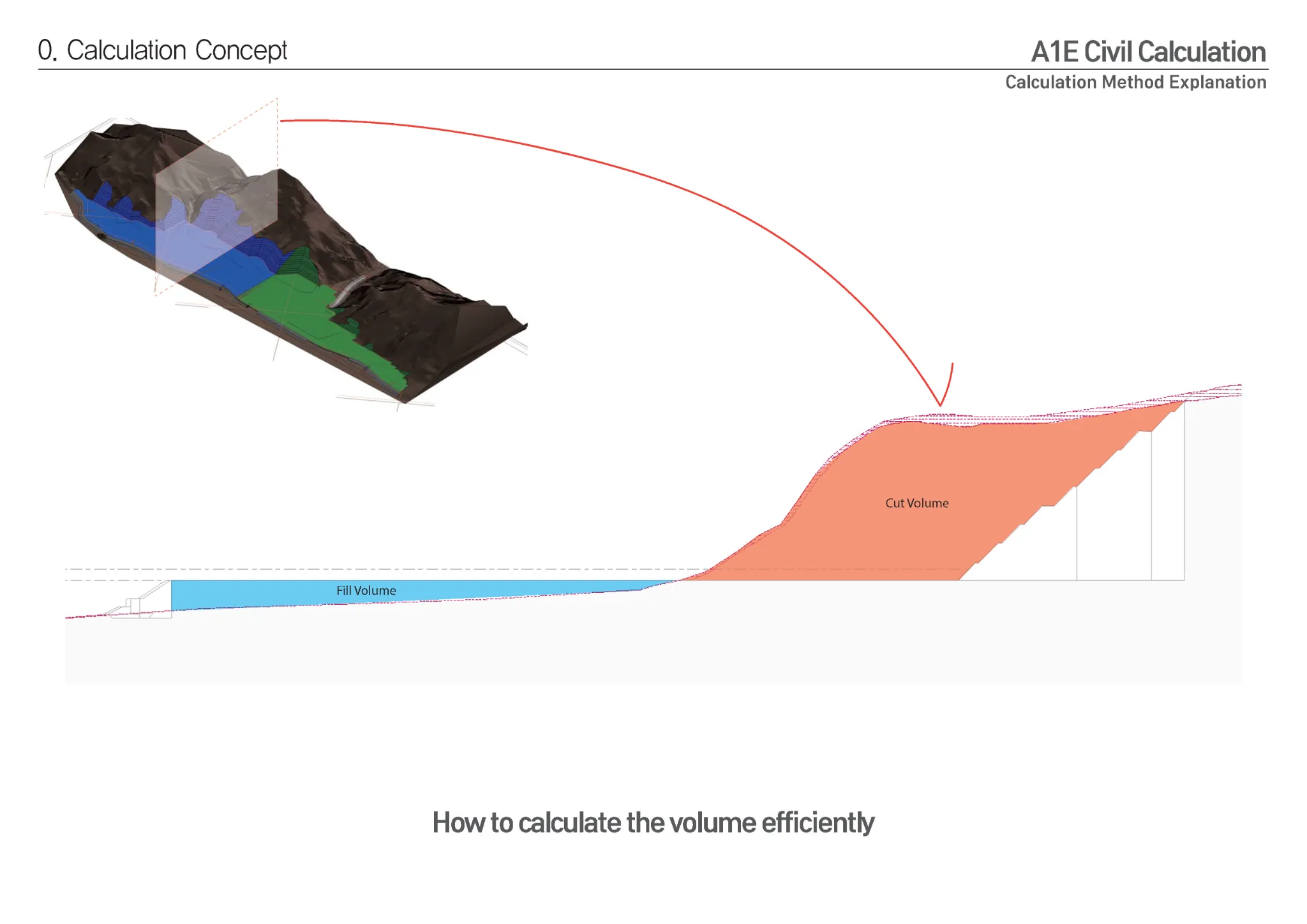

합리적인 경사면 모델링 및 정밀한 물량 산출

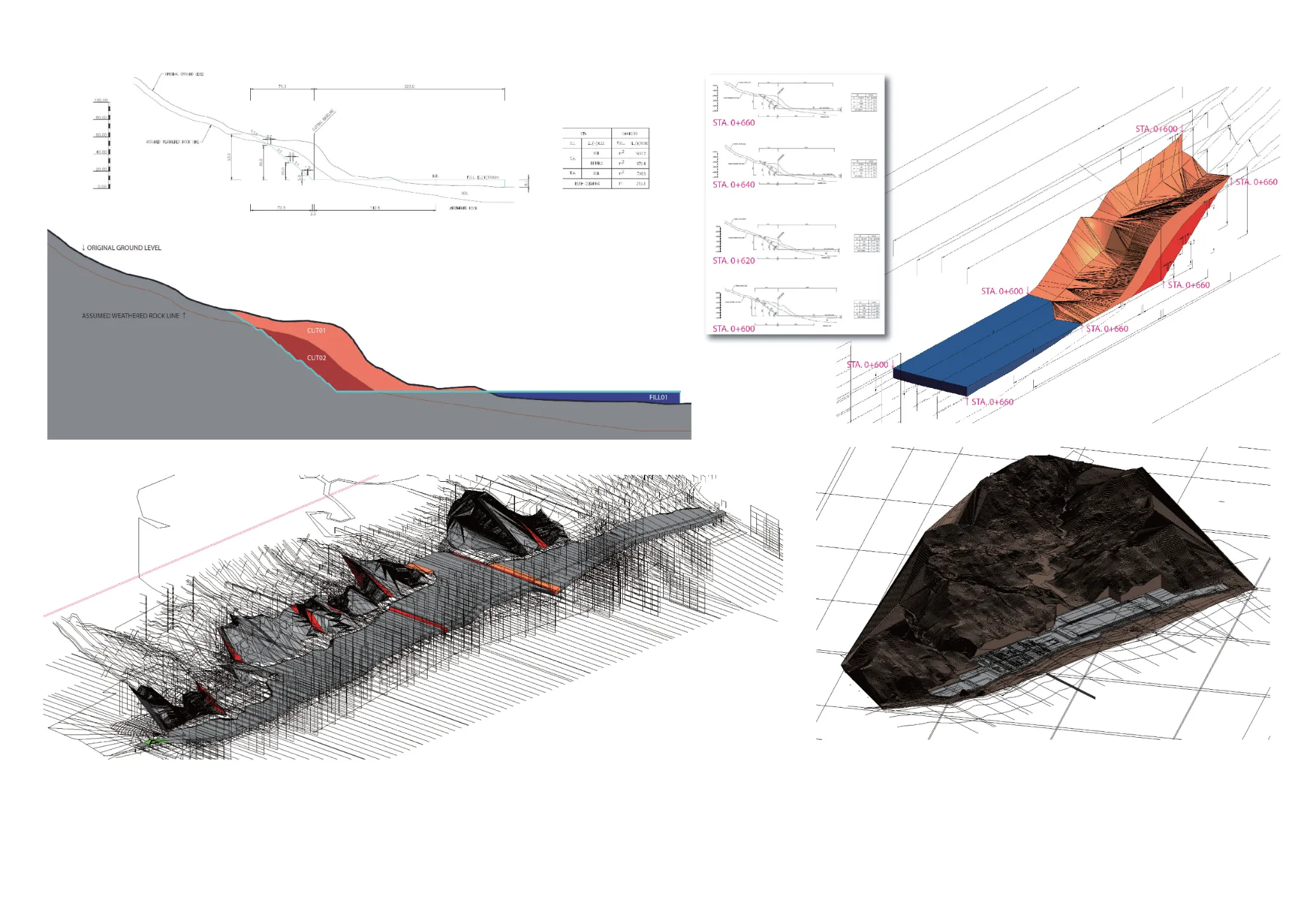

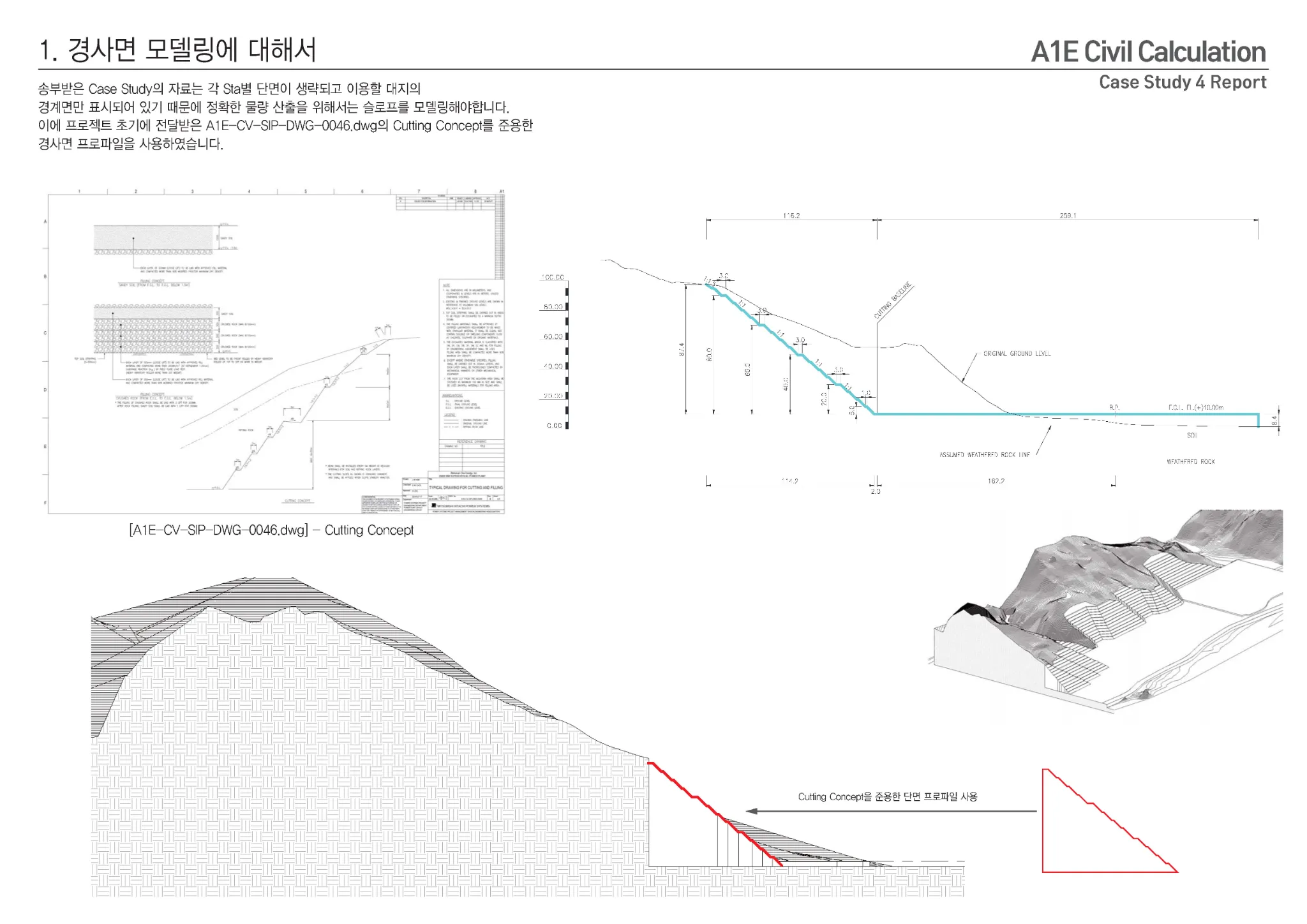

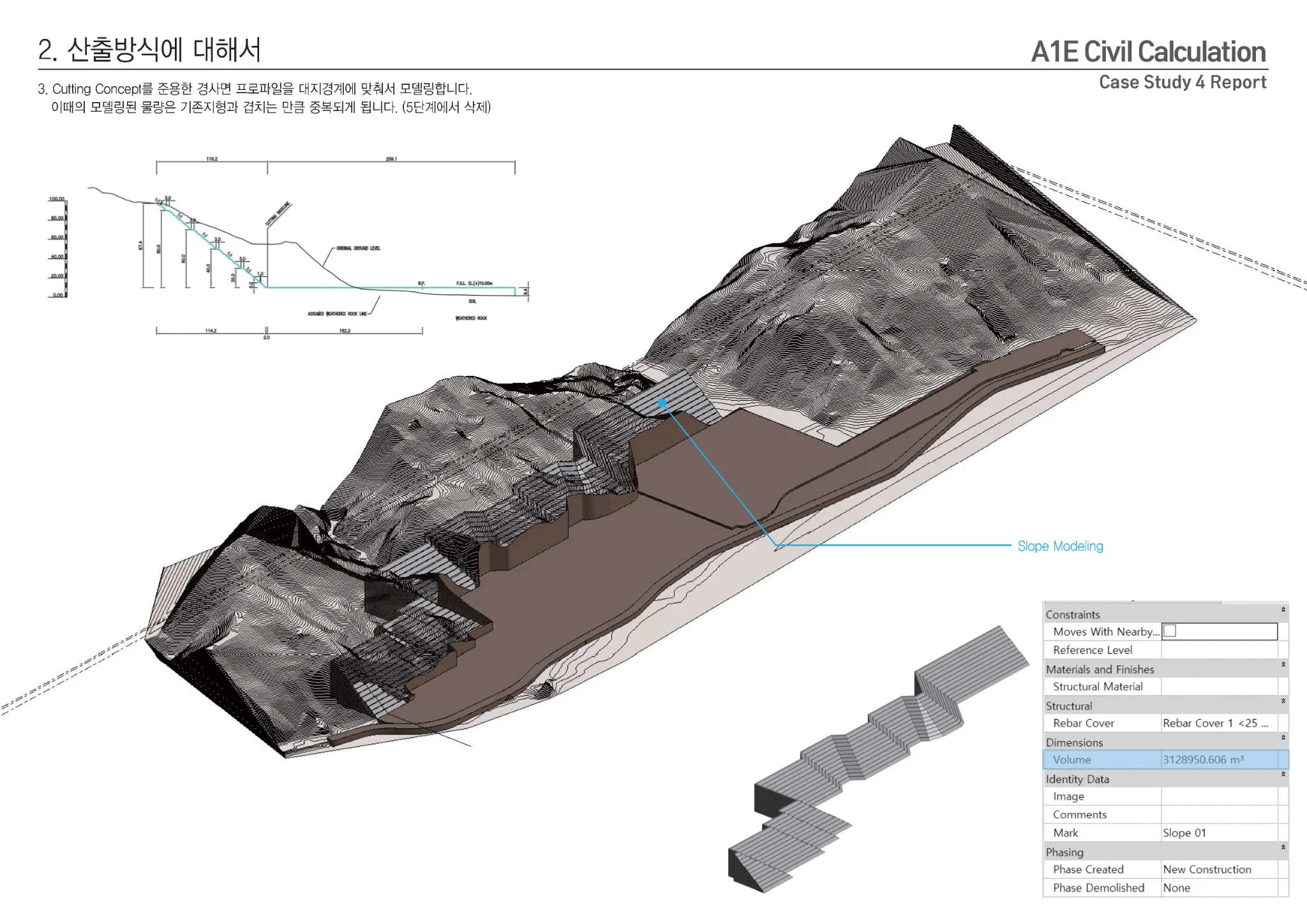

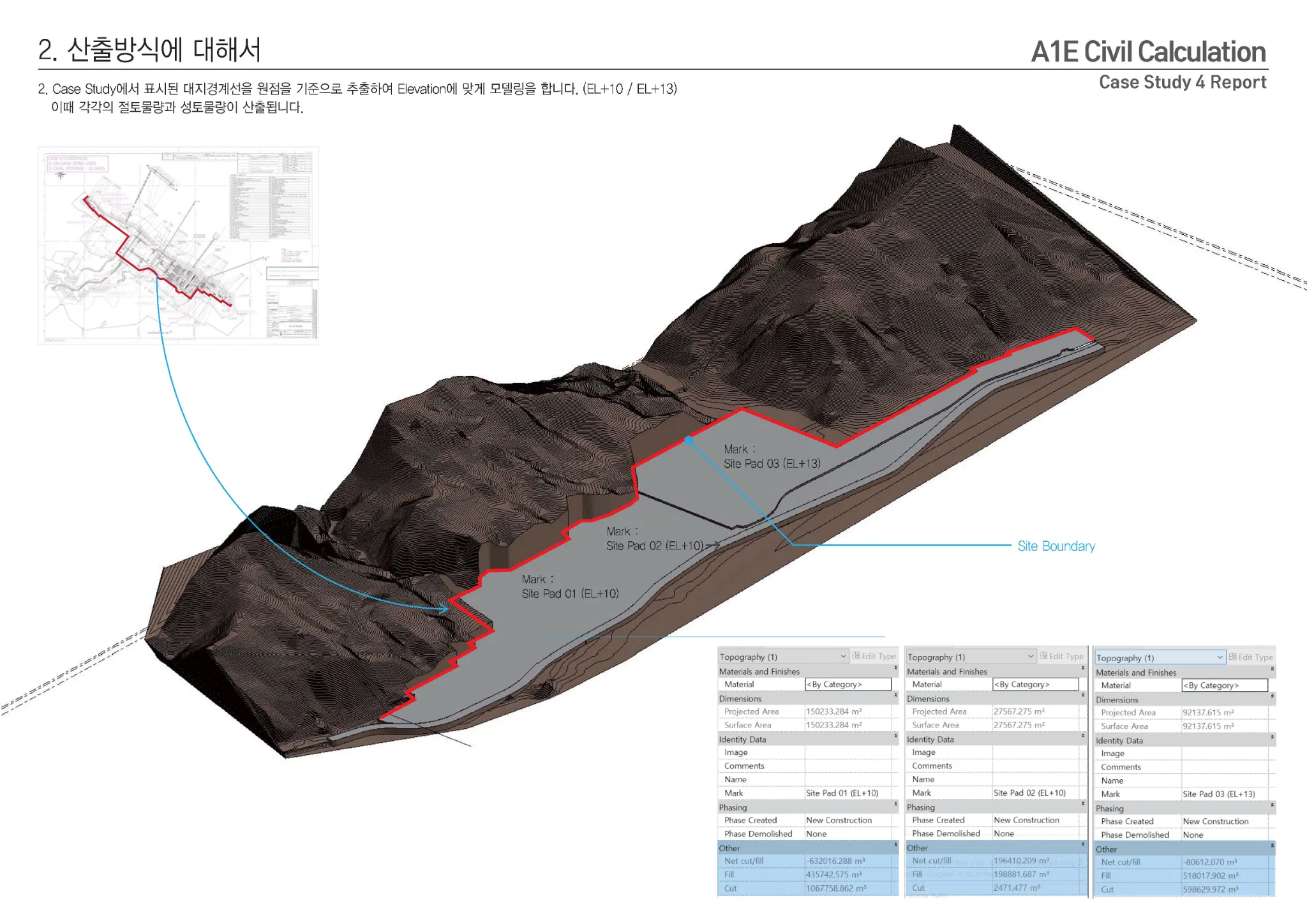

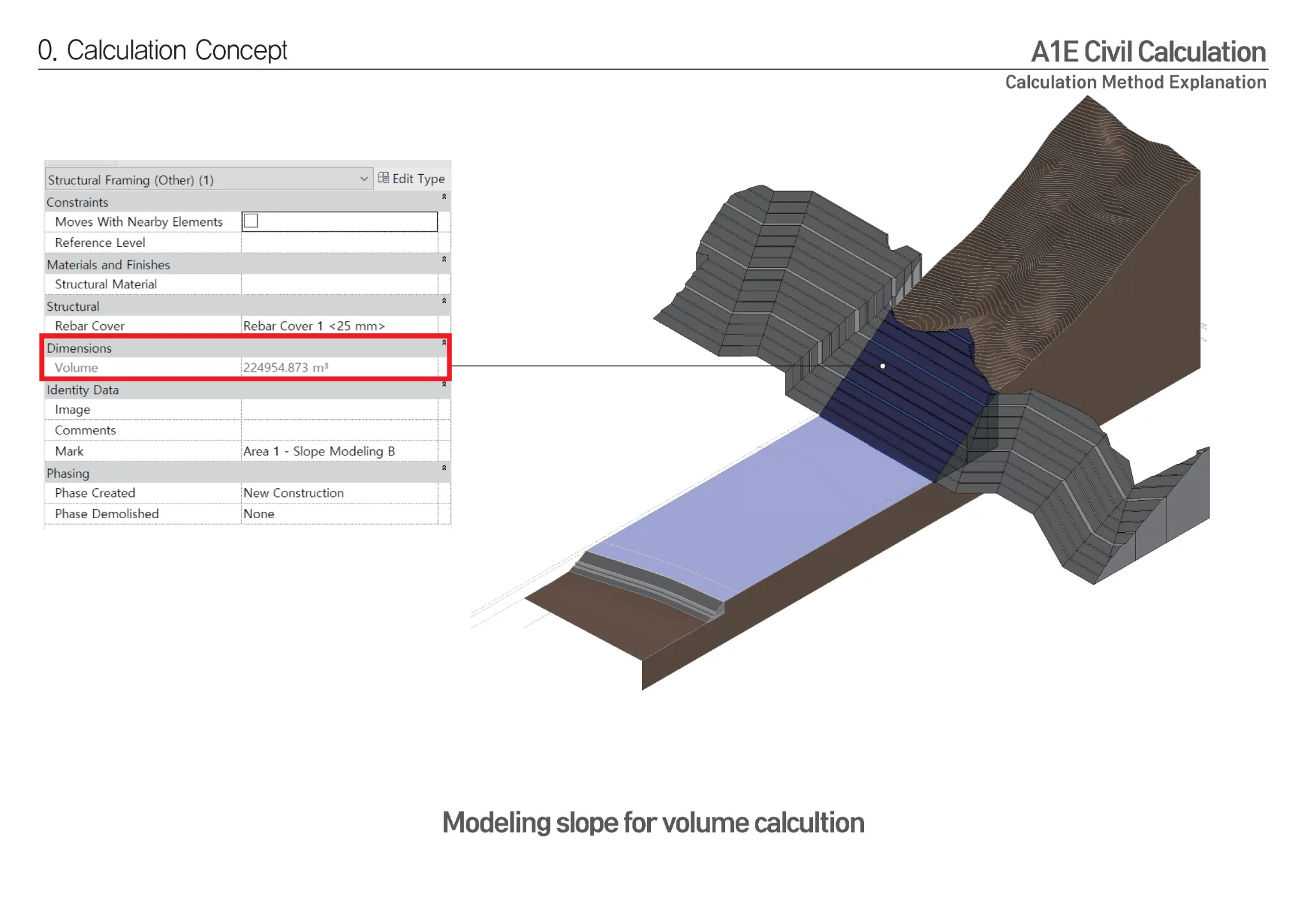

제공된 대지 경계선과 도면의 절토 콘셉트를 준용하여 경사면 프로파일을 정교하게 모델링했습니다.

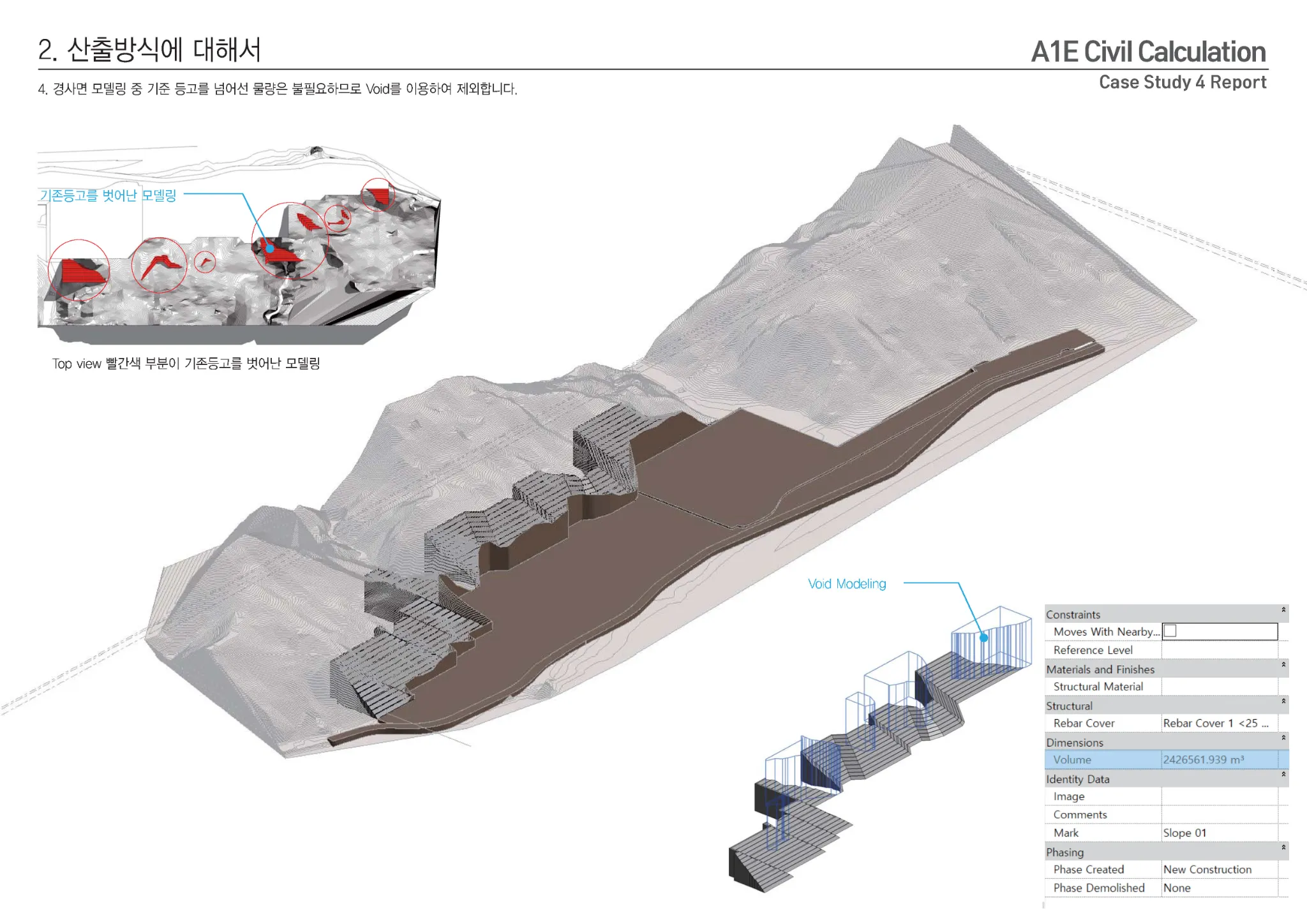

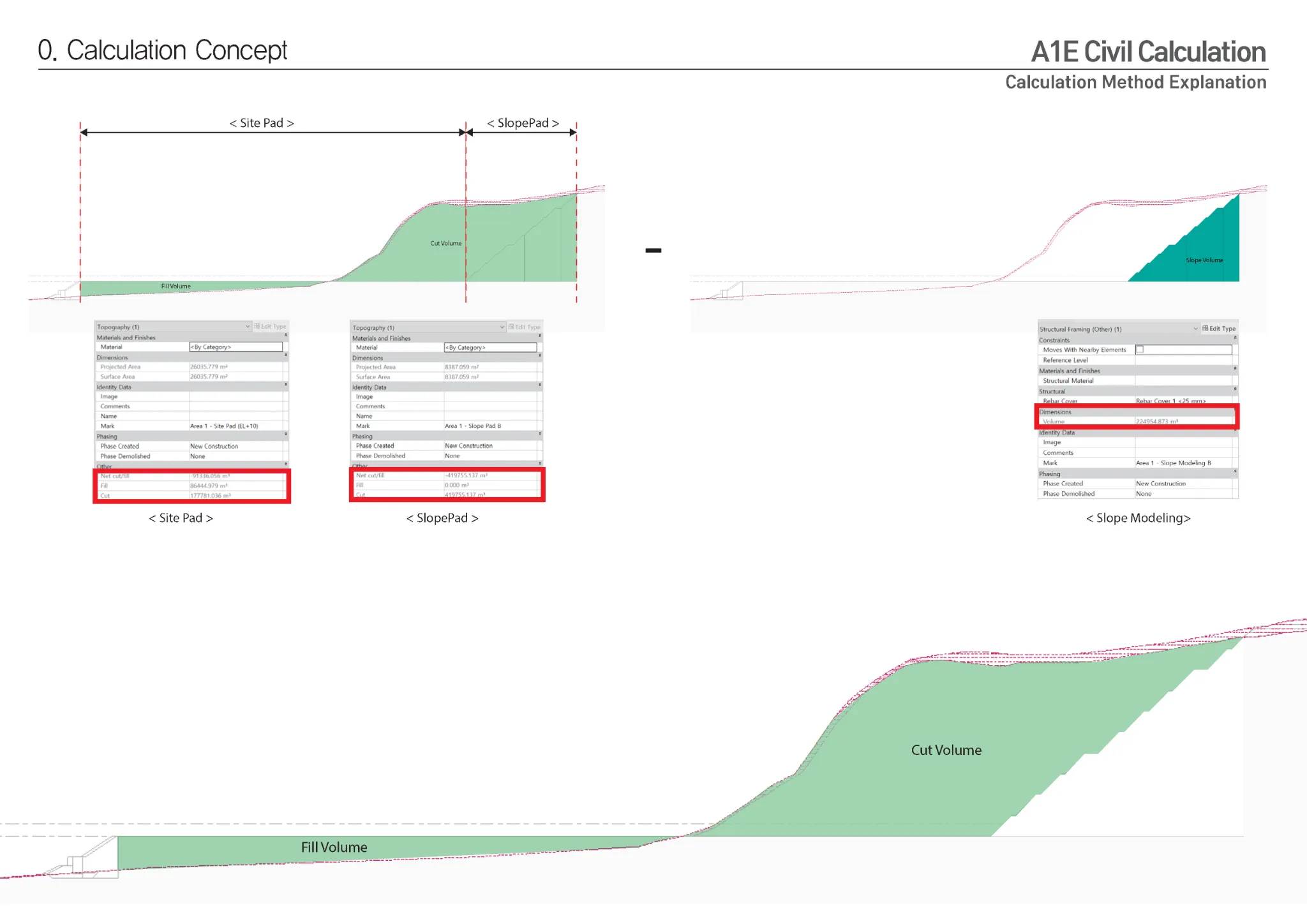

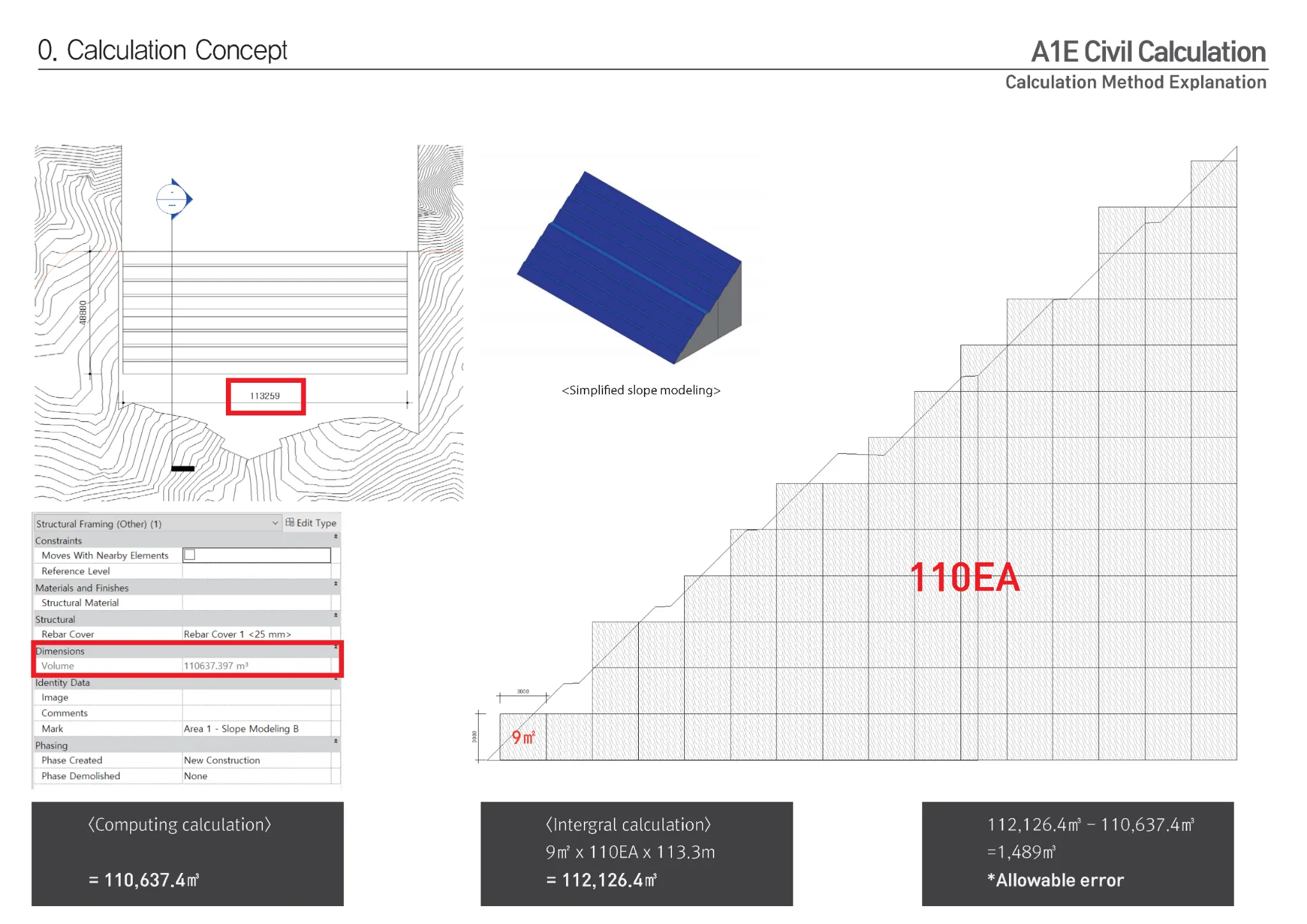

특히, 기존 지형과 중복되거나 기준 등고를 벗어나는 모델링 영역은 보이드(Void) 기능을 활용하여 정밀하게 제외함으로써, 잉여 물량 없는 정확한 절토 및 성토 순물량(Net Volume)을 산출했습니다.

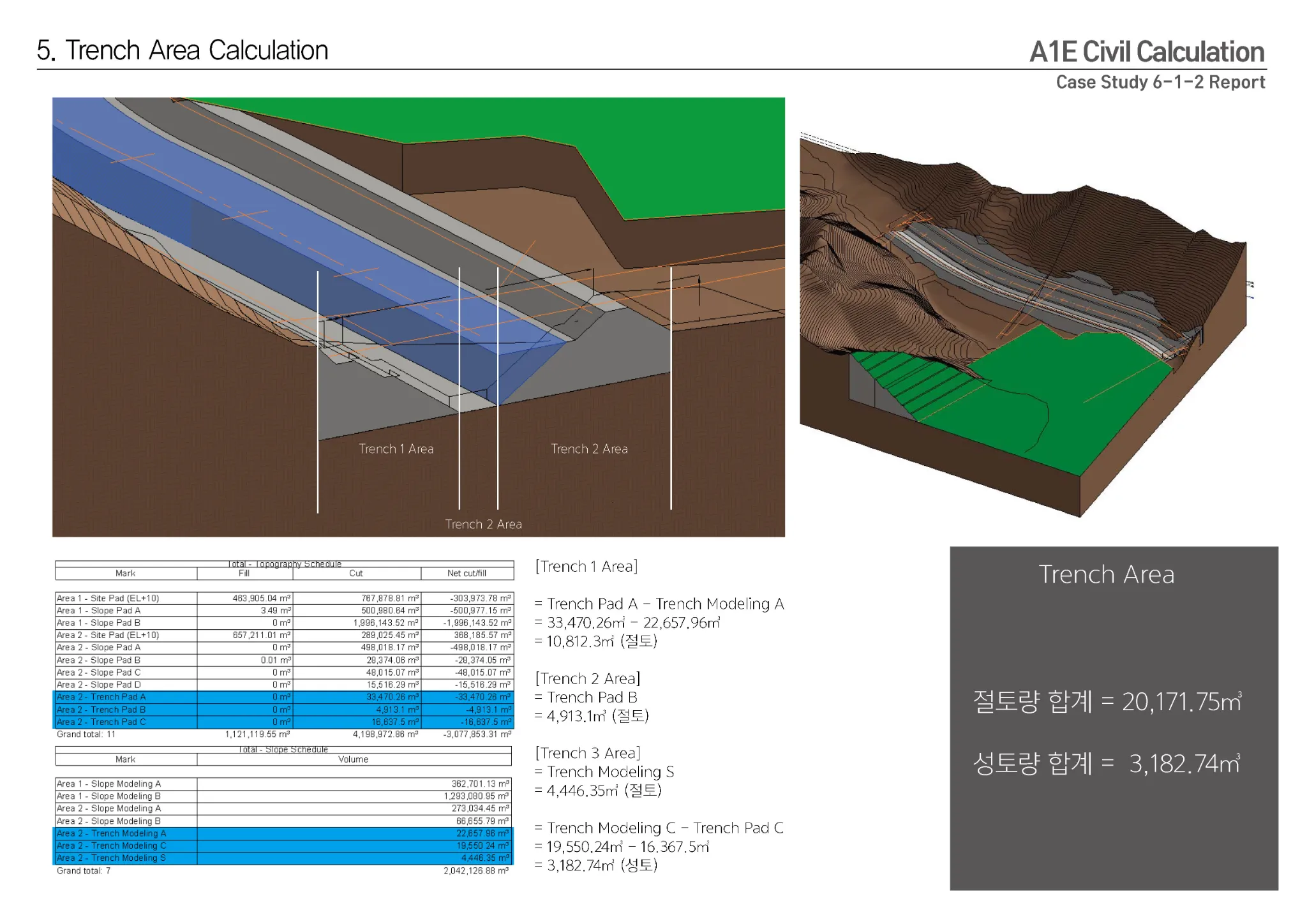

부대 토목 구조물의 입체적 시뮬레이션 및 데이터 분리

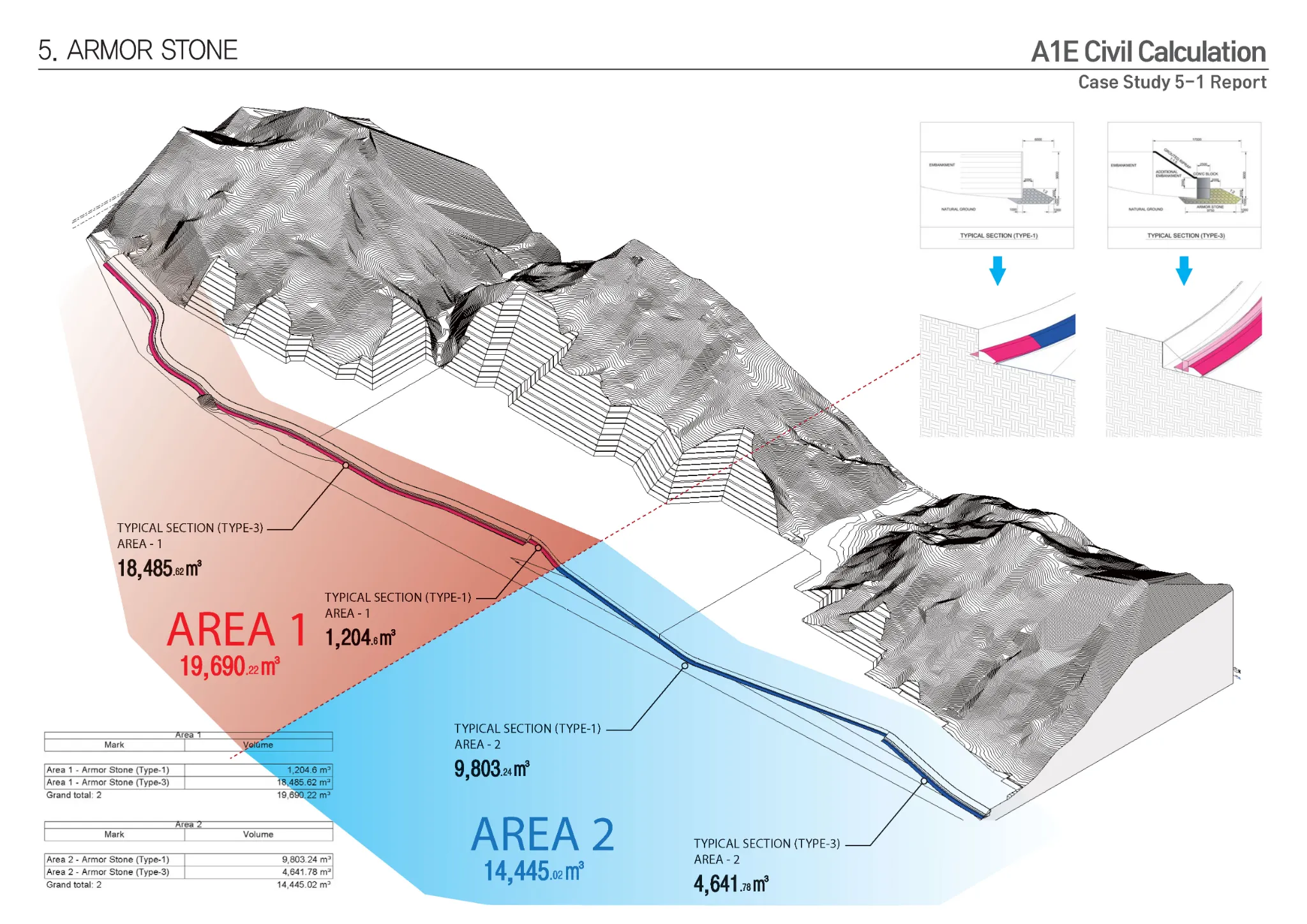

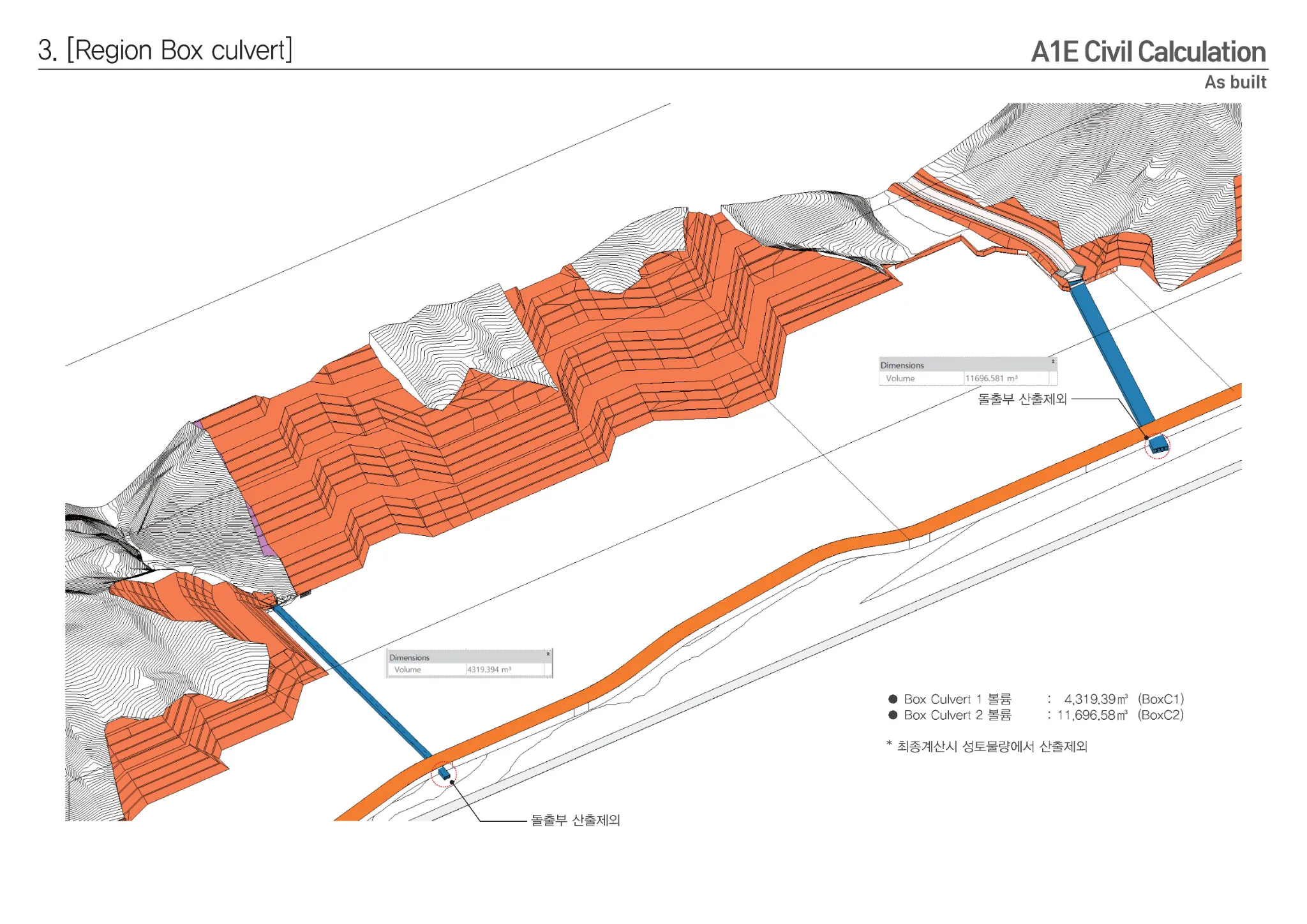

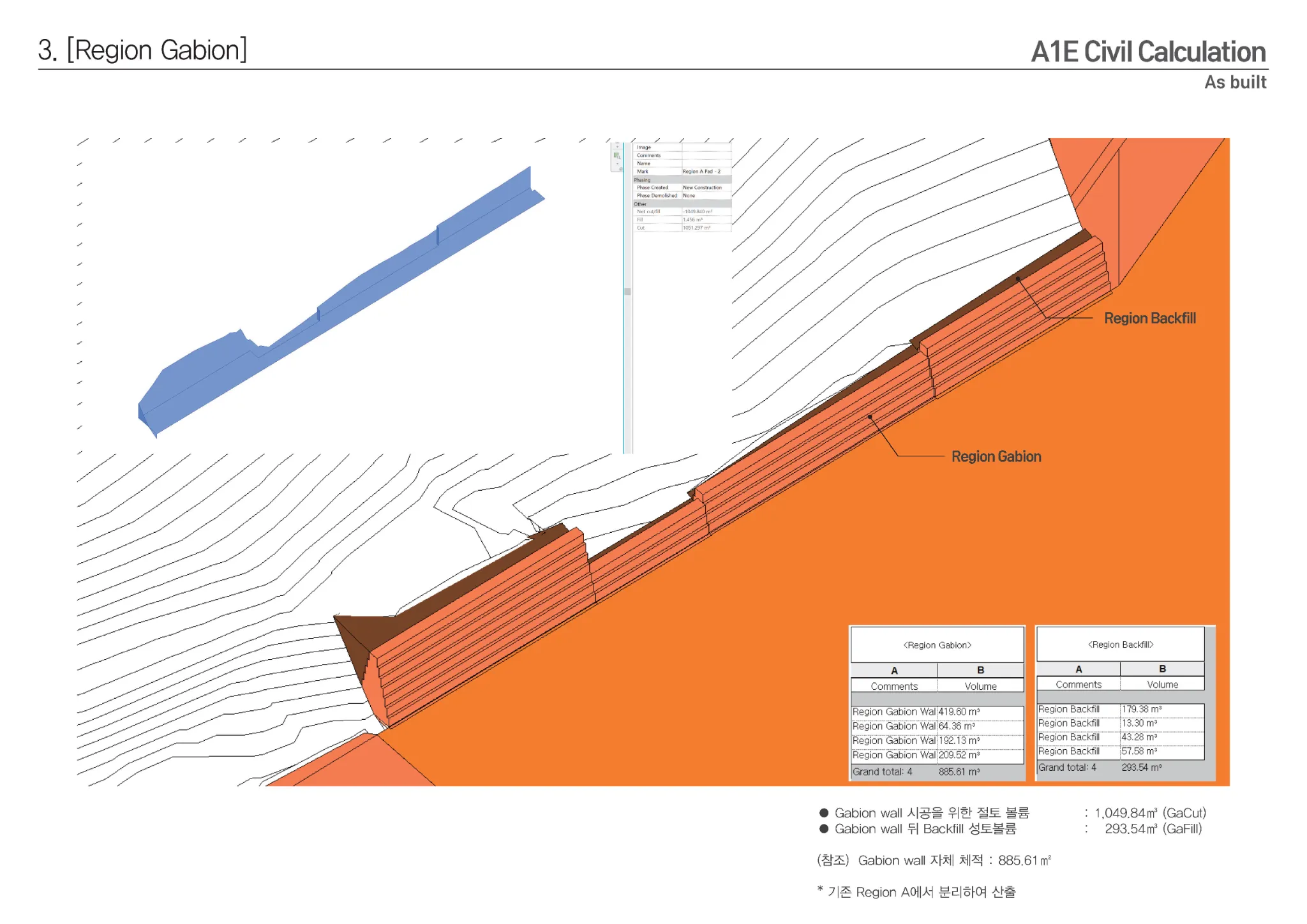

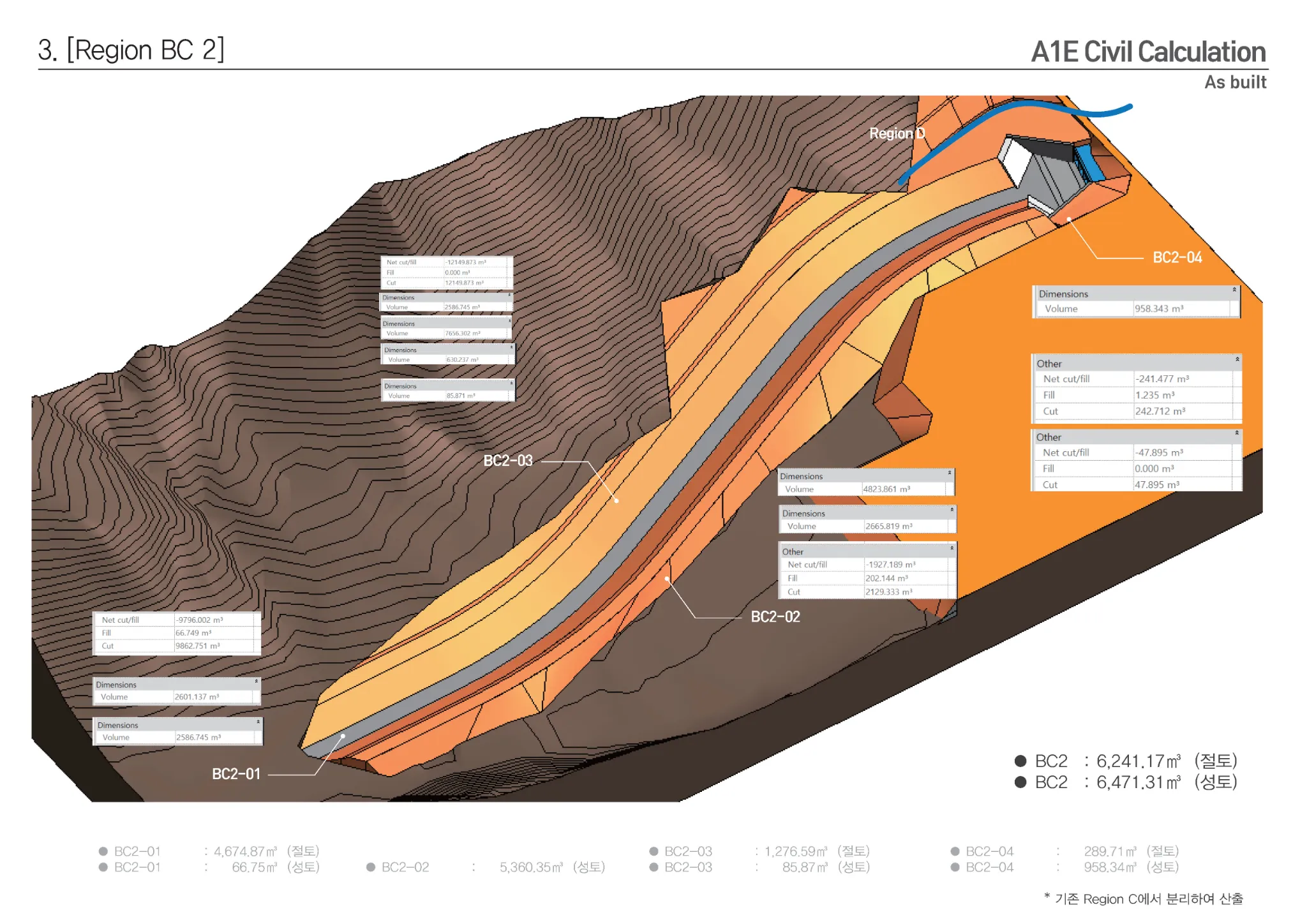

단순한 지형 표면을 넘어 개비온 월(Gabion Wall), 암거(Box Culvert), 트렌치(Trench), 피복석(Armor Stone) 등 현장에 필요한 부대 토목 구조물들까지 세밀하게 모델링했습니다.

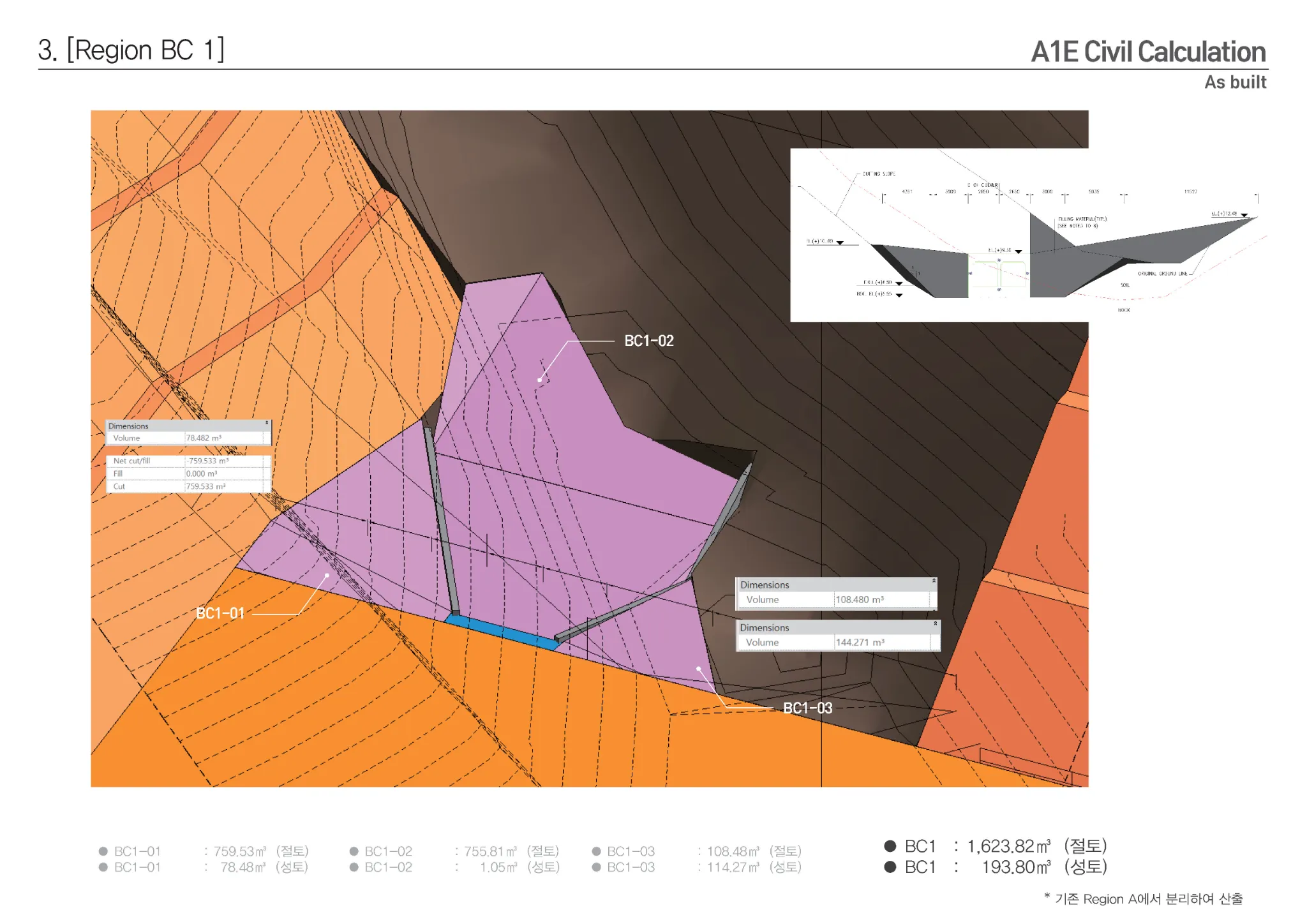

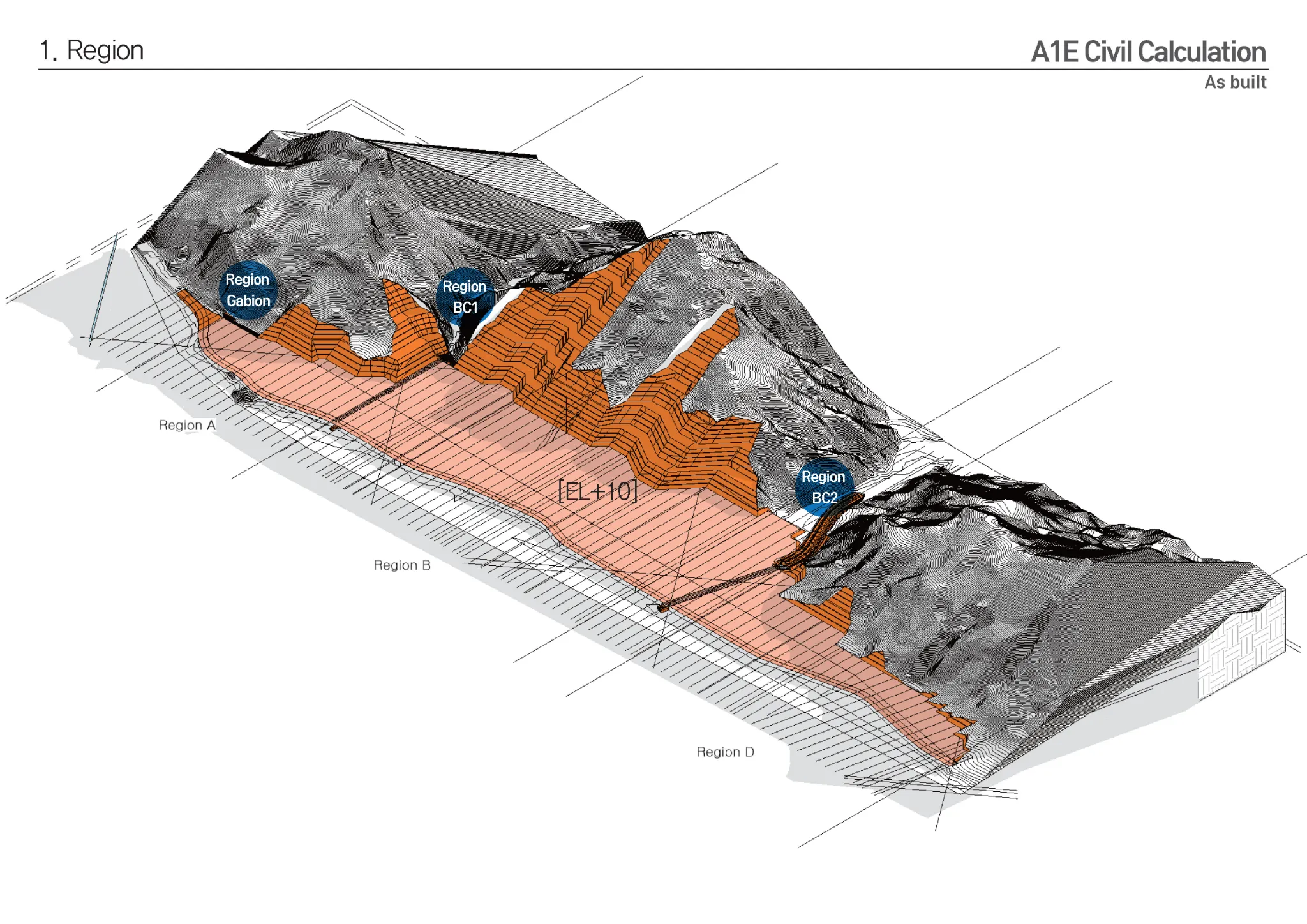

각 구조물 시공 시 발생하는 굴착 및 되메우기(Backfill) 물량을 별도의 구역으로 분리하여 산출함으로써, 복잡한 지형 내 설비 배치를 직관적으로 파악하고 시공 효율성을 극대화했습니다.

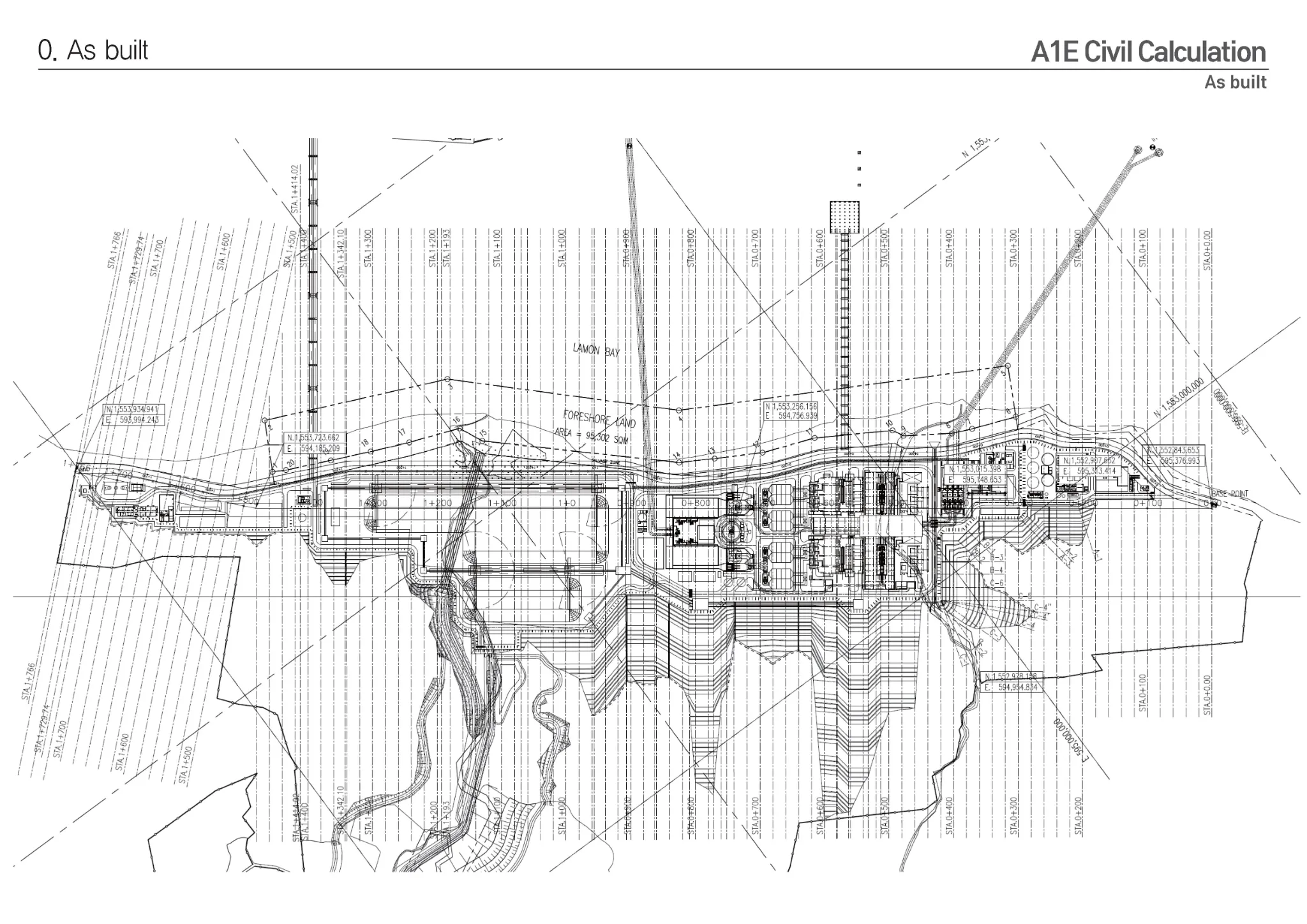

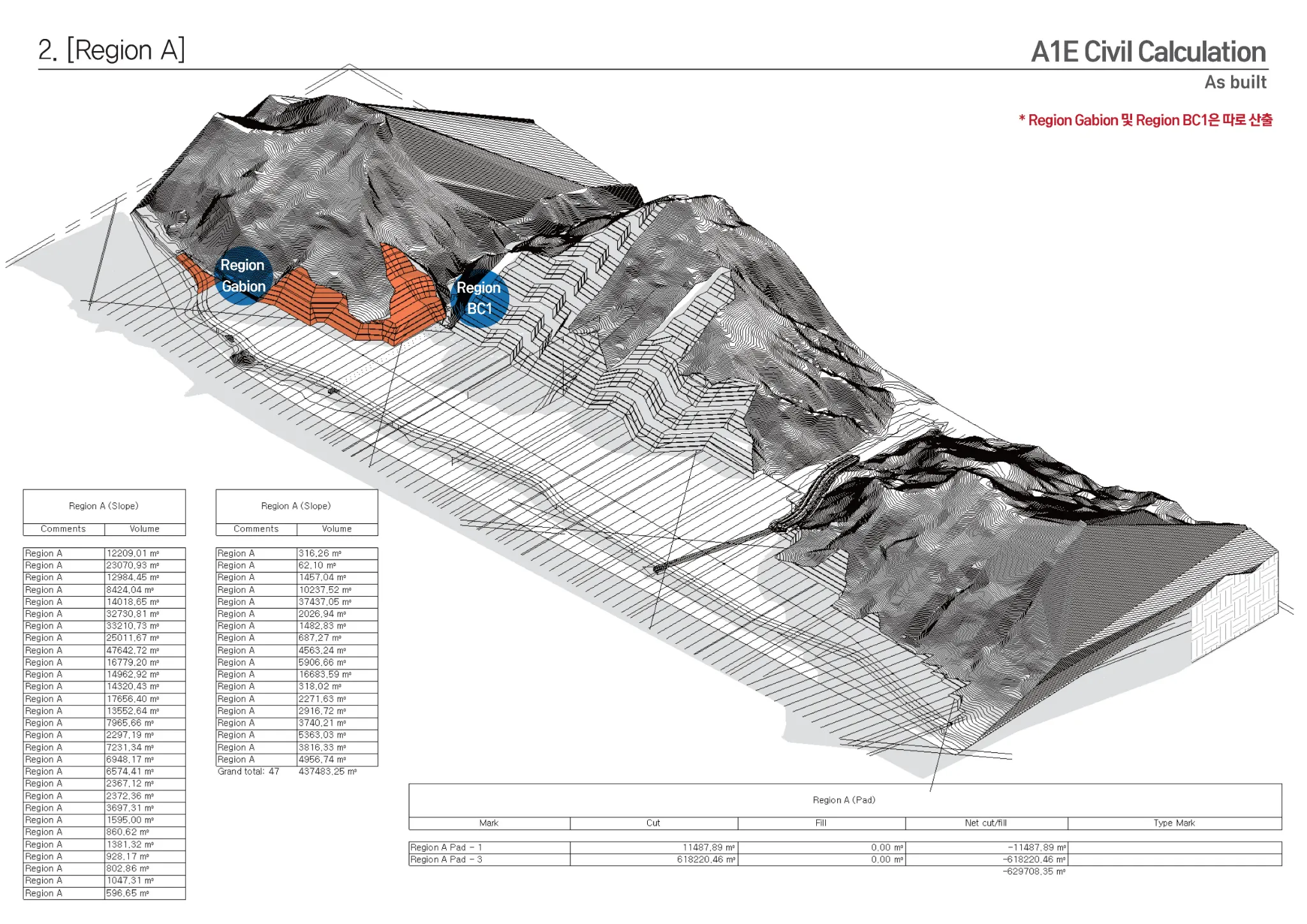

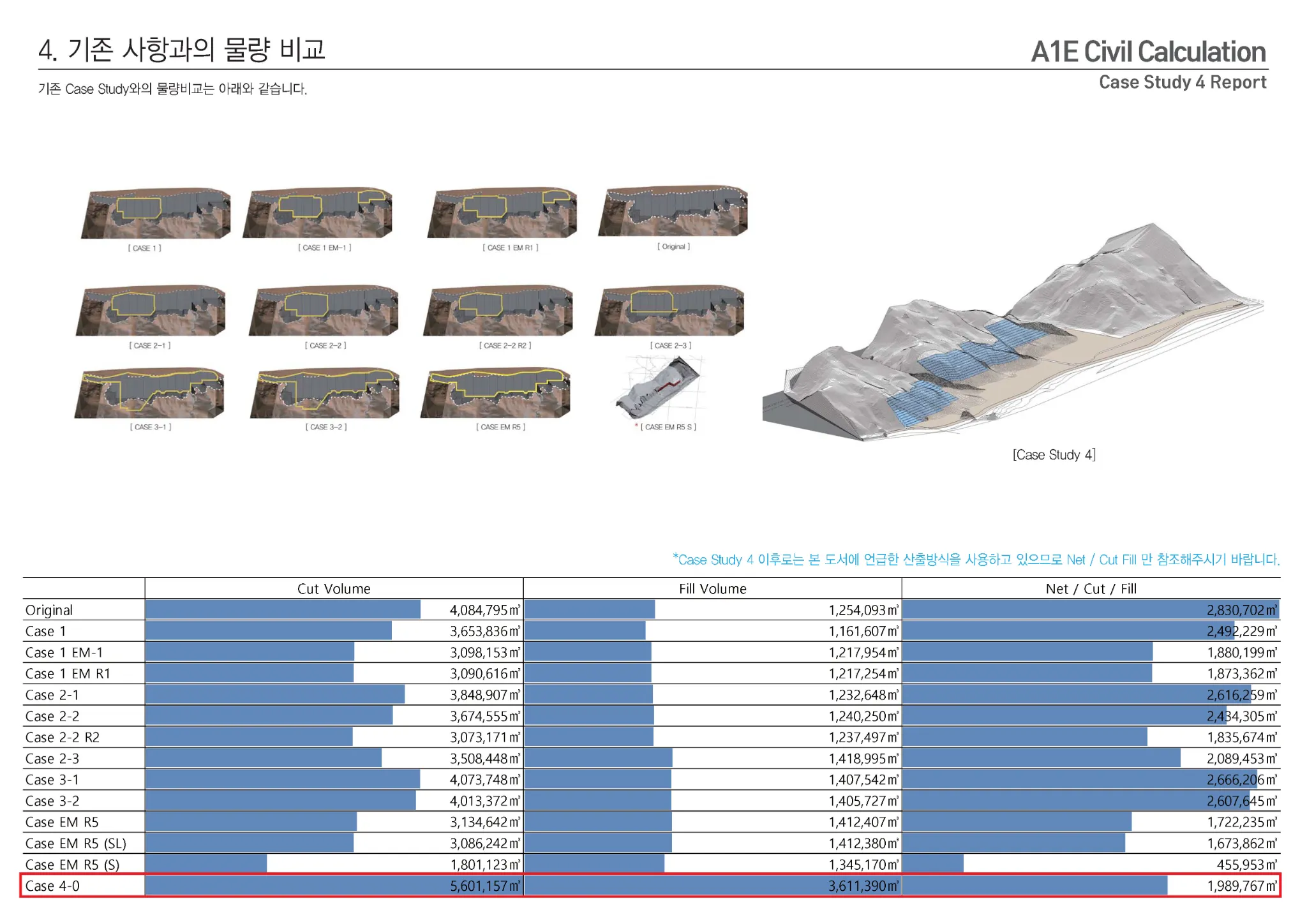

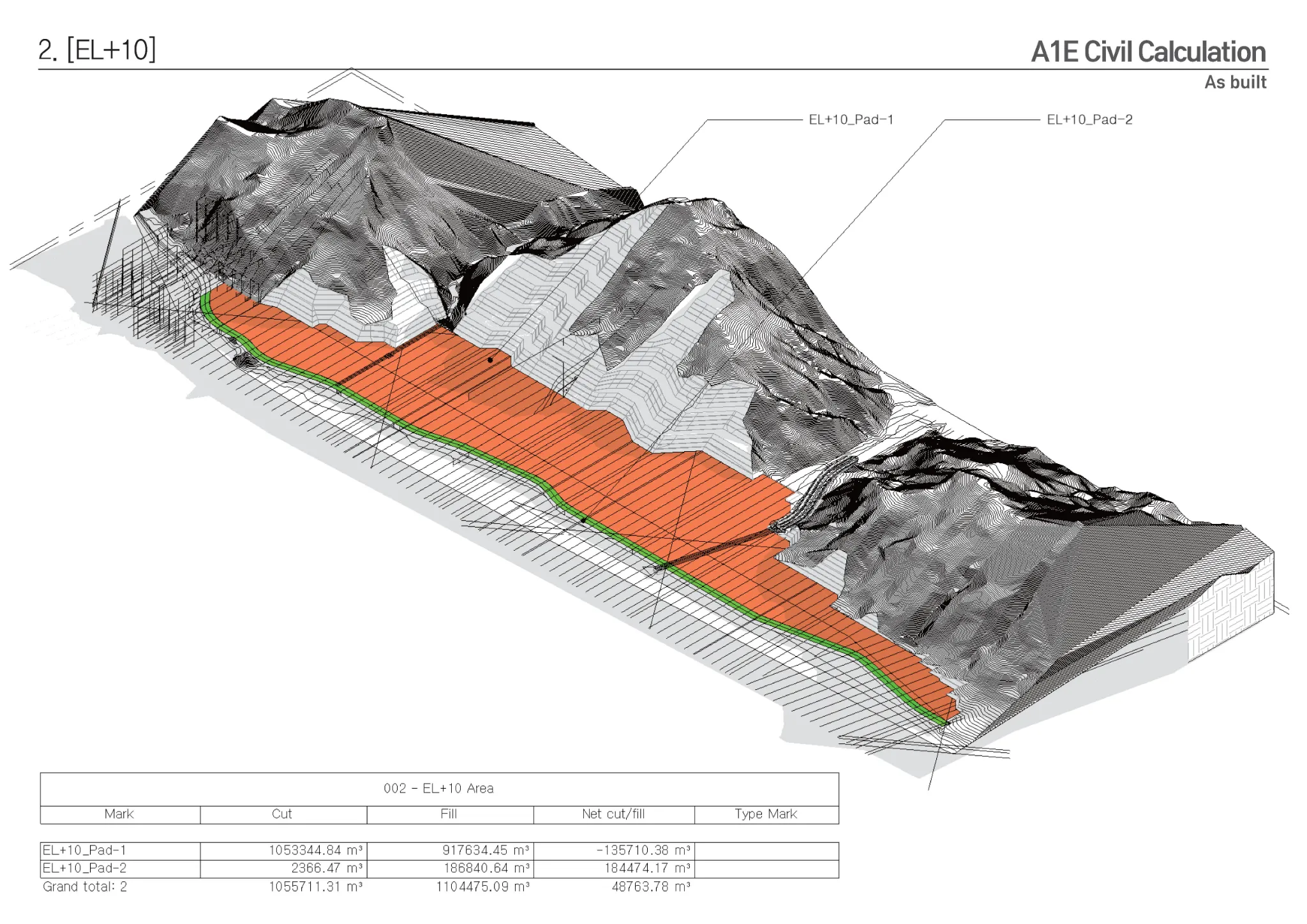

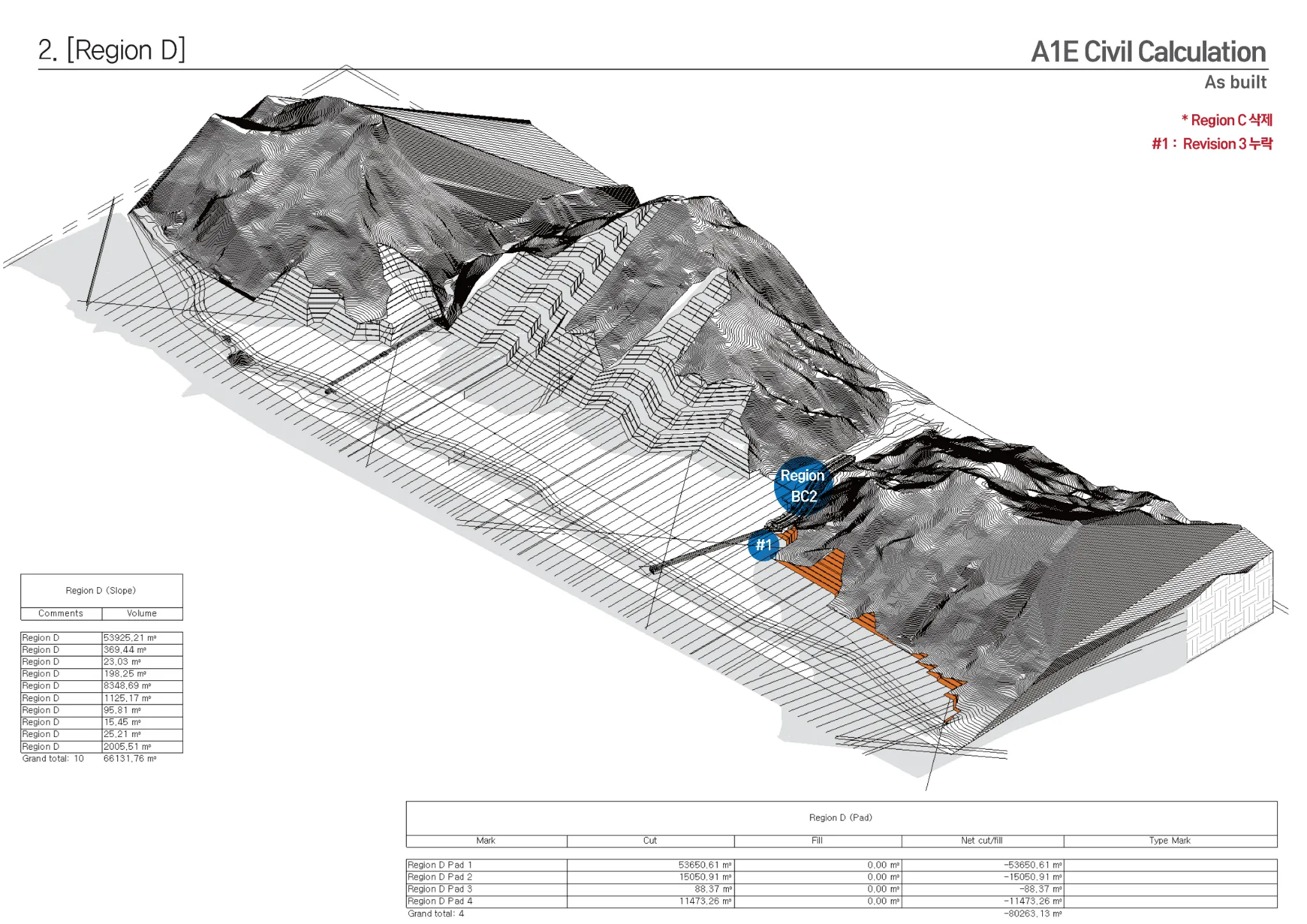

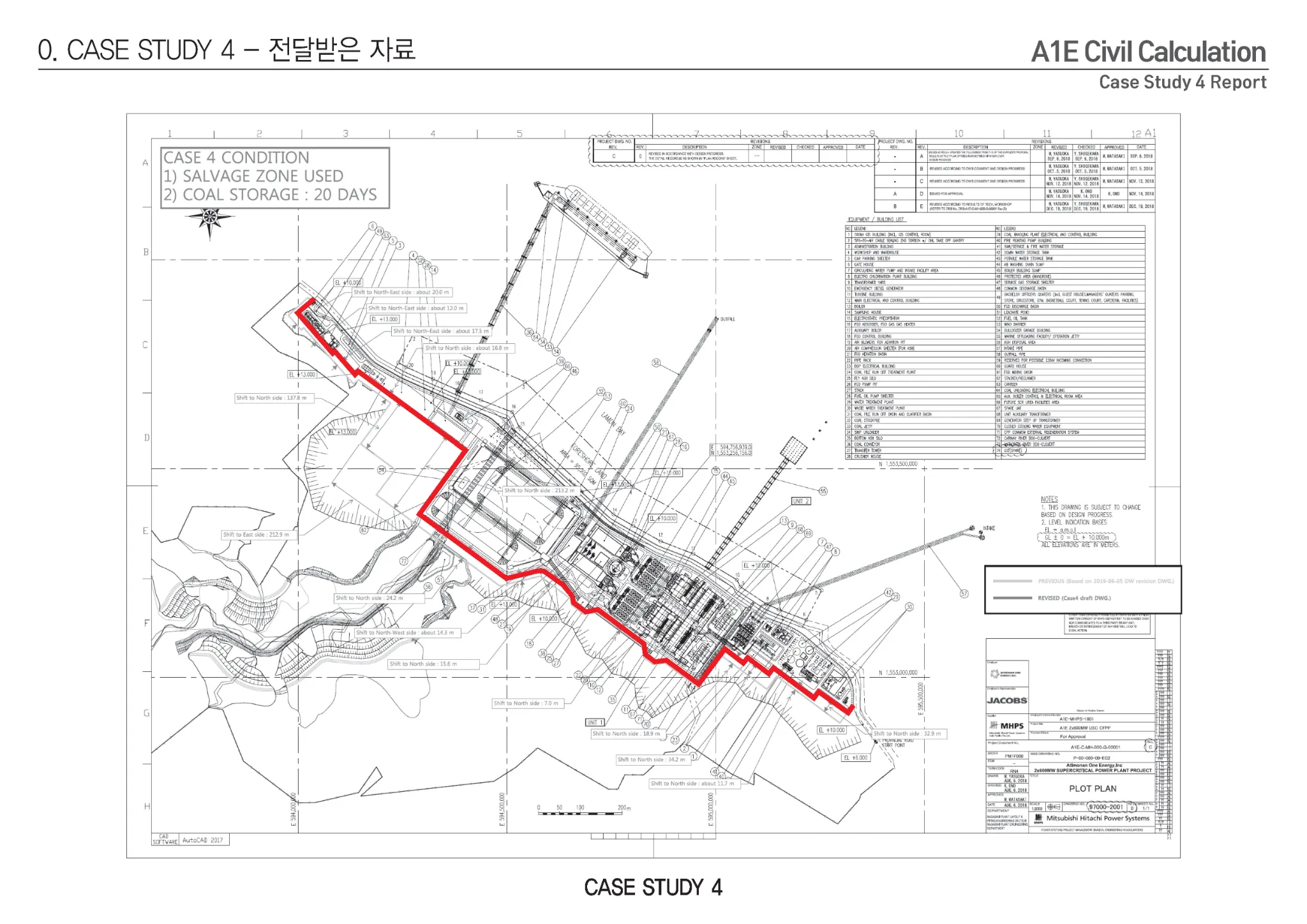

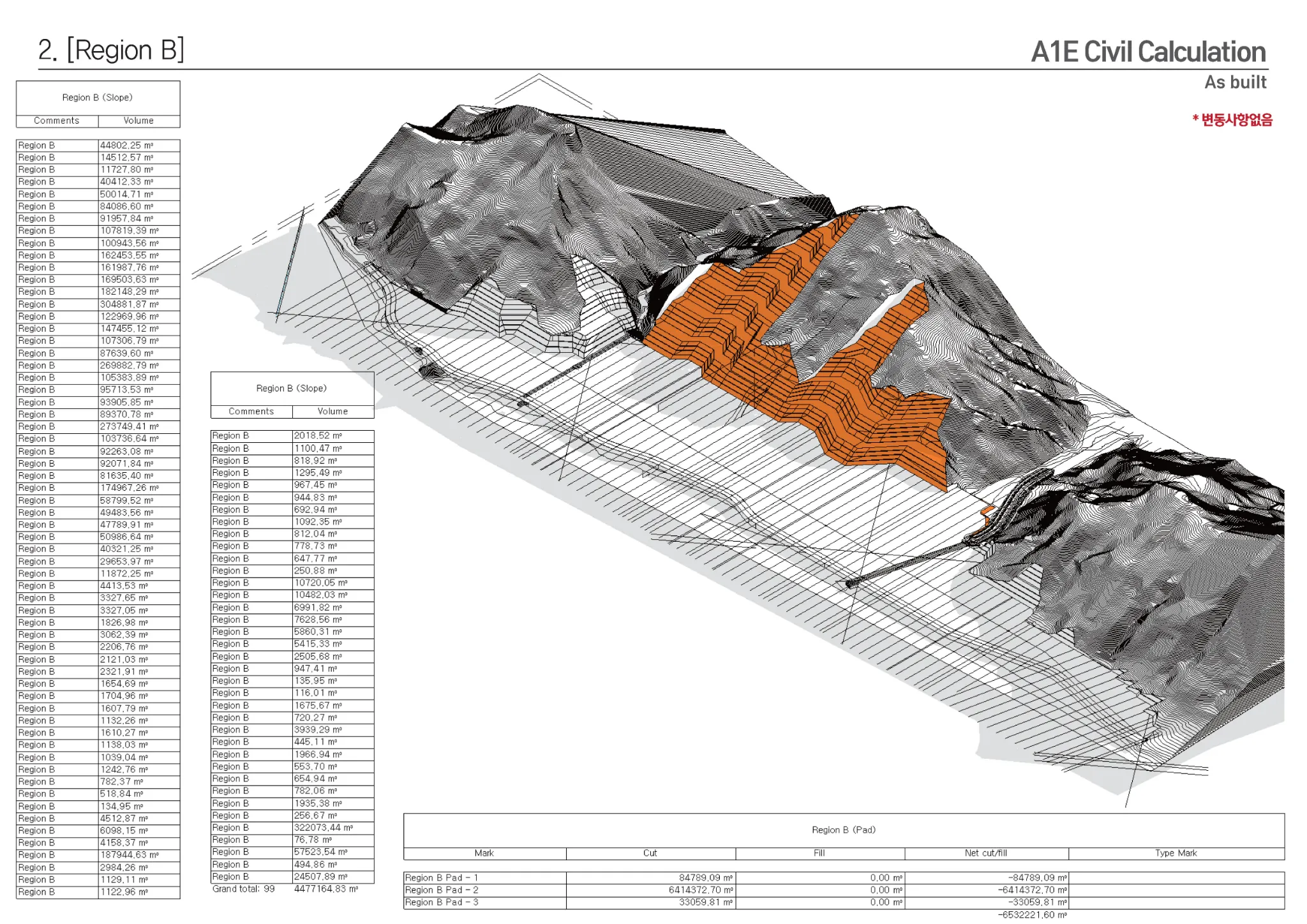

대안 설계(Case Study) 및 준공(As-built) 데이터 비교 분석

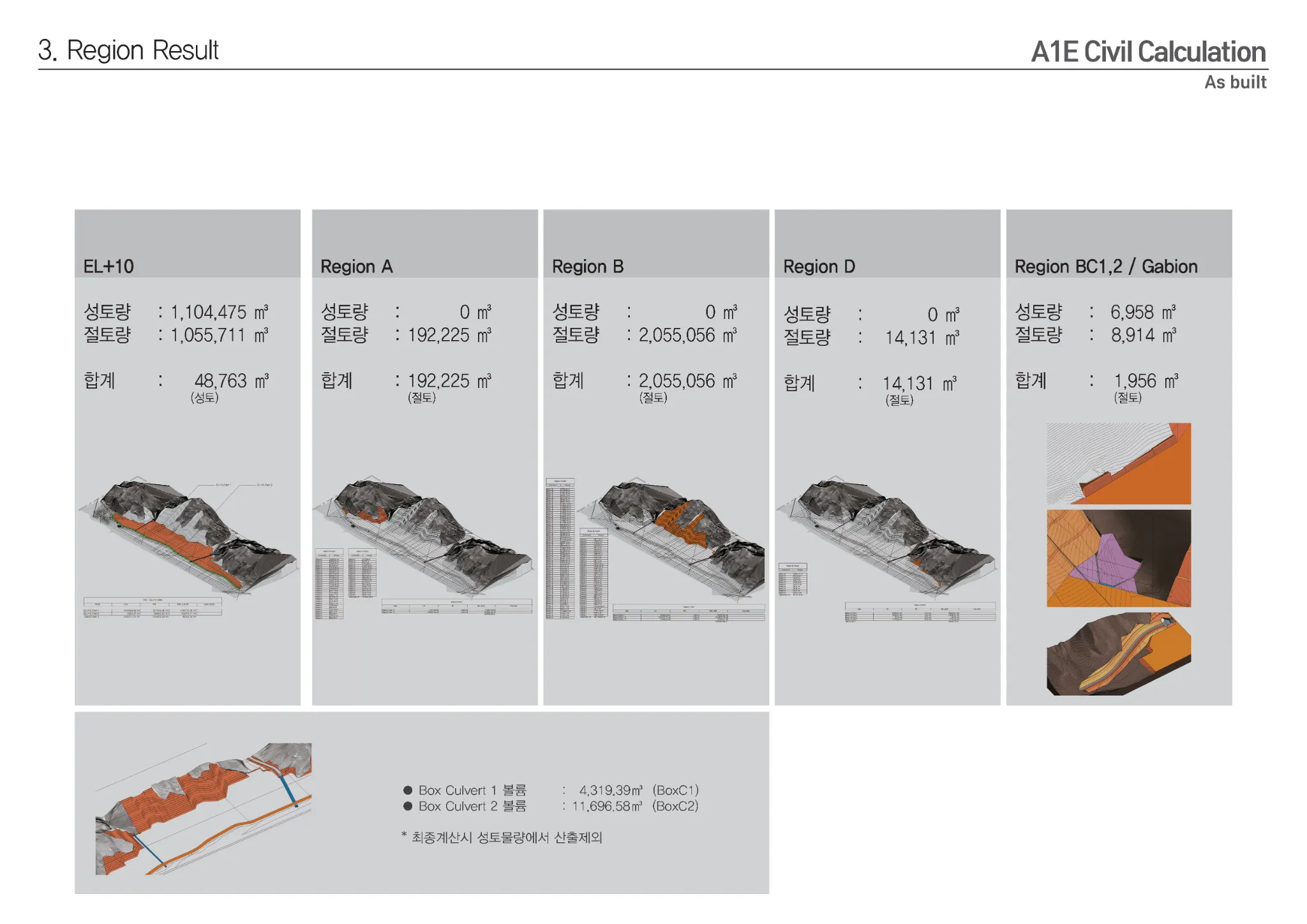

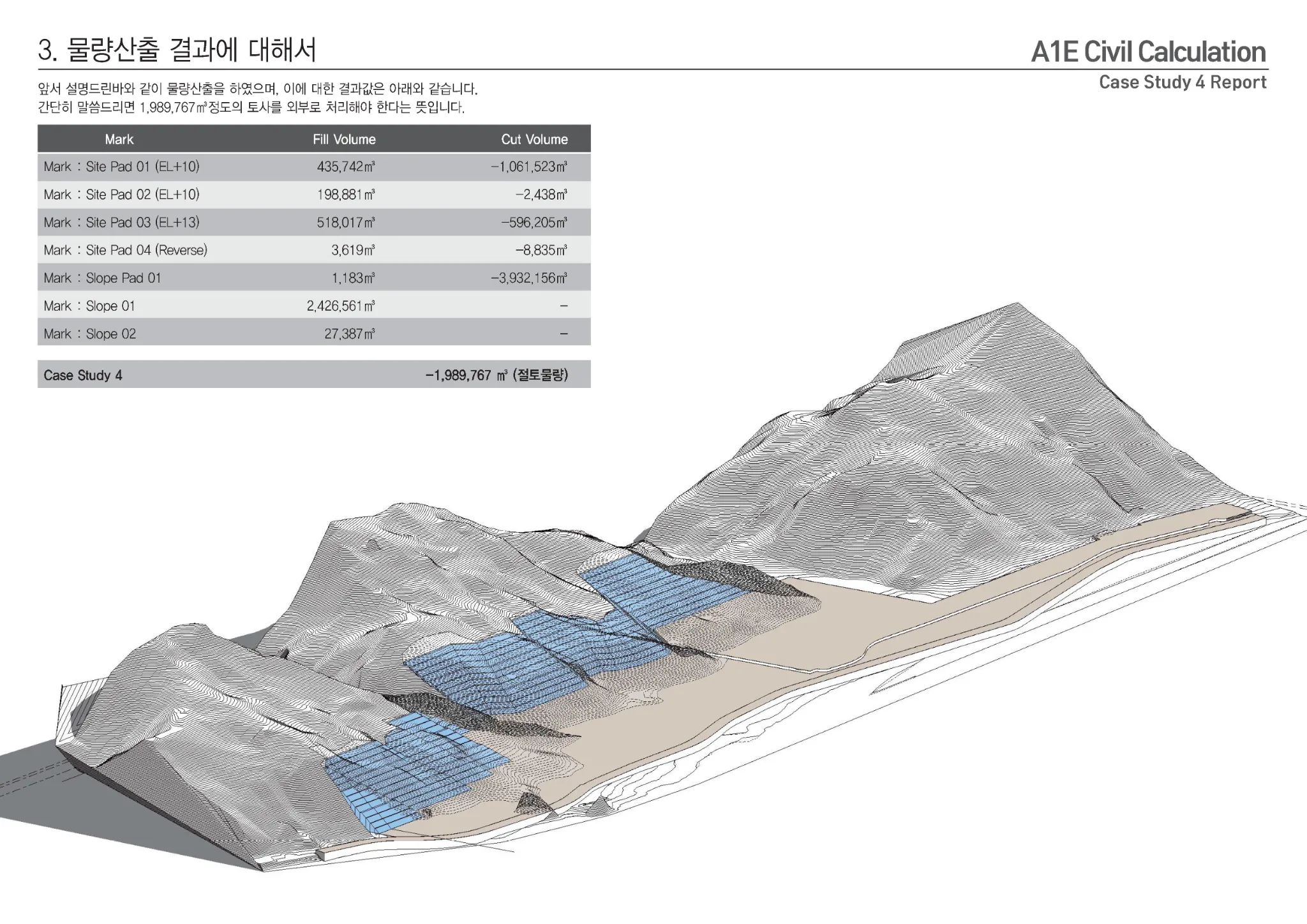

다수의 설계 대안에 따른 대규모 토공사 물량 변화를 체계적으로 비교 분석하여 최적의 시공 방안을 도출했습니다.

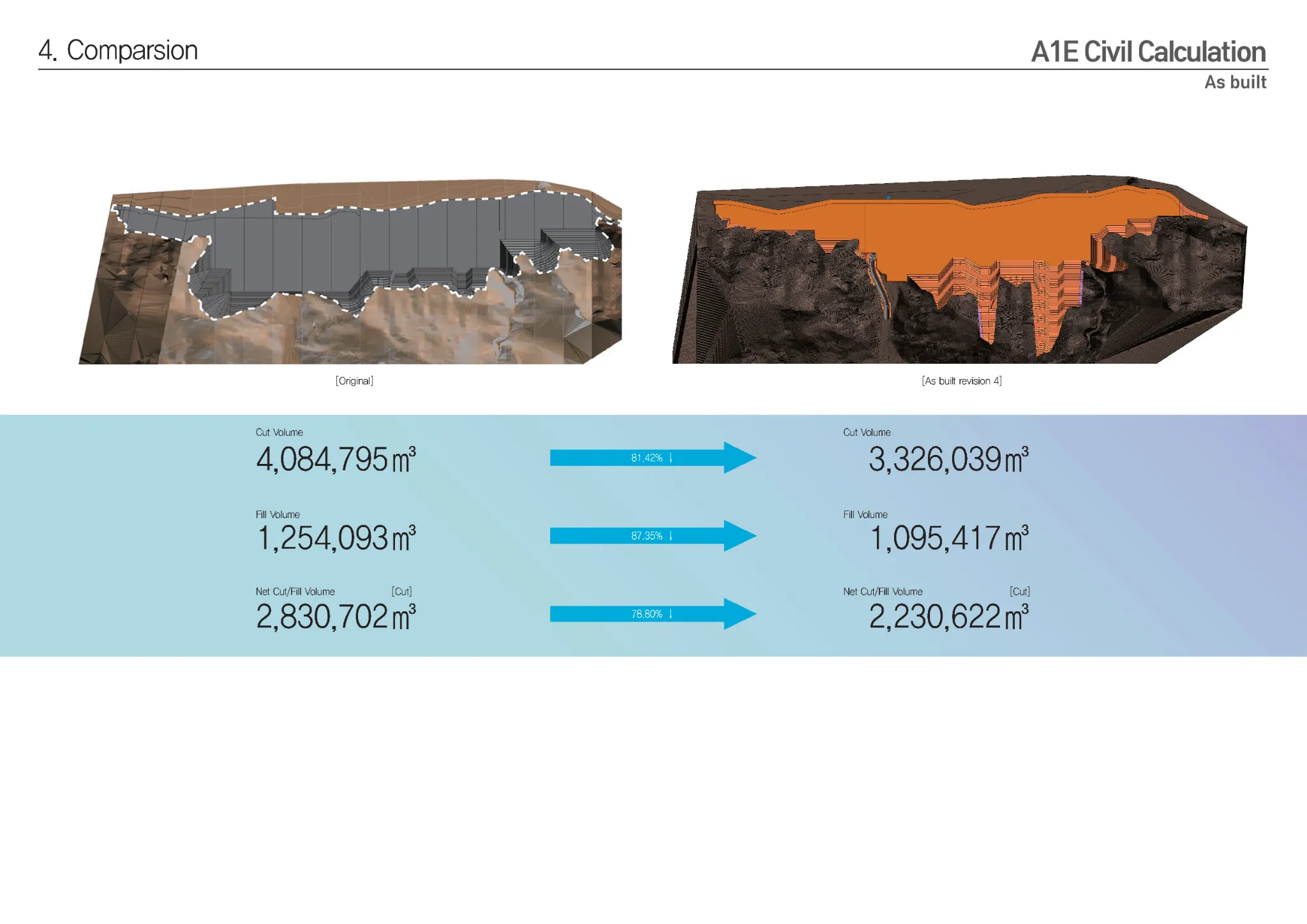

초기 설계 물량 대비 최종 준공 시의 절토량 및 성토량 증감 비율을 직관적으로 시각화하여, 프로젝트 진행에 따른 토공 물량 변동 리스크를 투명하게 검증하고 관리할 수 있도록 지원했습니다.
