KAI 우주센터 체계조립실 CFD 시뮬레이션

This fluid dynamics simulation project analyzed the indoor airflow, temperature, and pressure profiles of the large-scale assembly hall at the KAI Space Center. By leveraging mechanical equipment design data, the simulation evaluated multiple layout alternatives to address potential indoor environment issues and meet cleanroom environment standards.

KAI 우주센터 신축공사 프로젝트의 대공간 체계조립실을 대상으로 기계설비 기본 데이터를 활용해 실내 기류, 온도, 기압을 정밀 분석한 시뮬레이션 프로젝트입니다. 클린룸 기준 충족과 재실자 쾌적성 확보를 위해 설계안별 문제점을 파악하고 최적의 공조 대안을 검토했습니다.

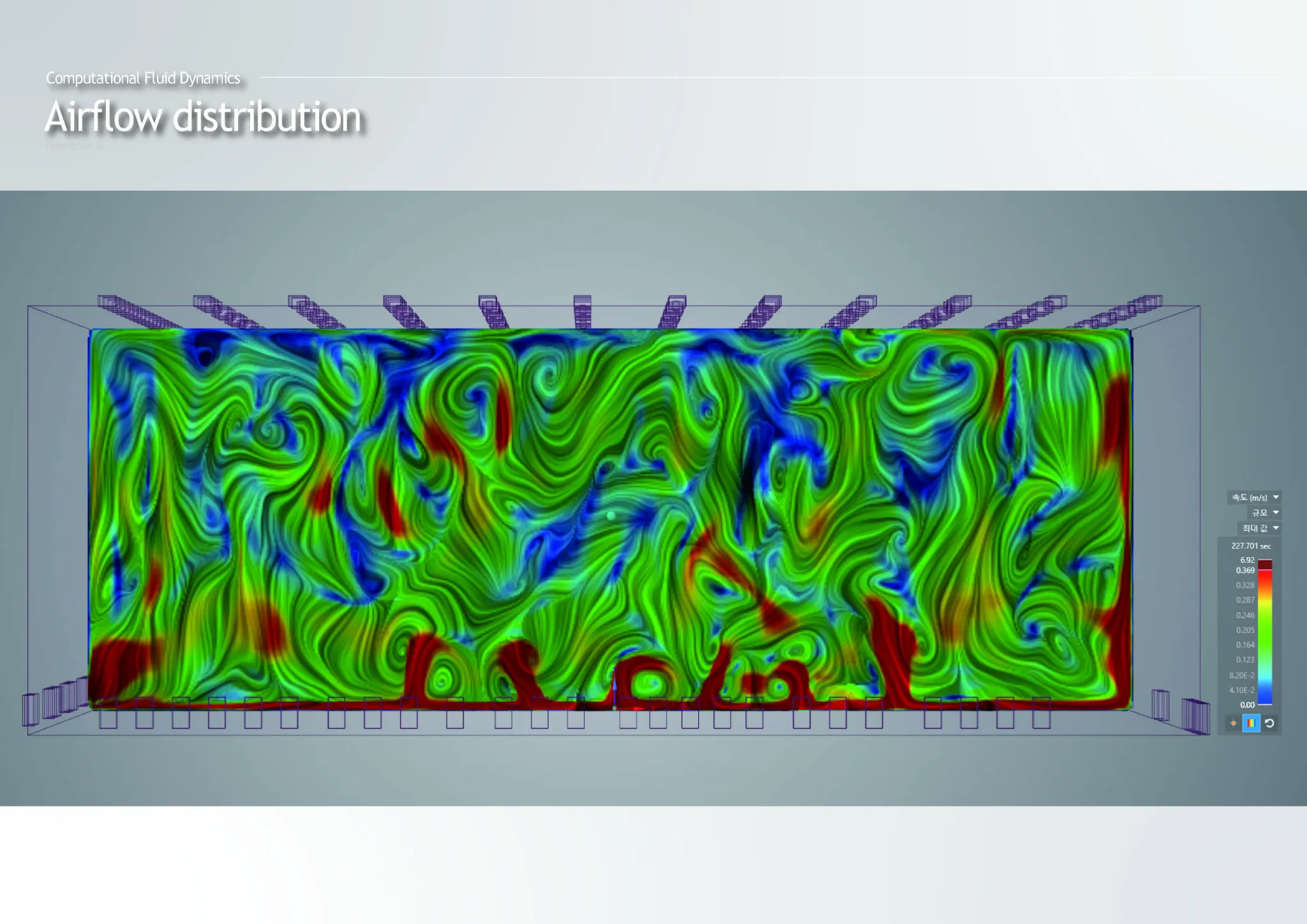

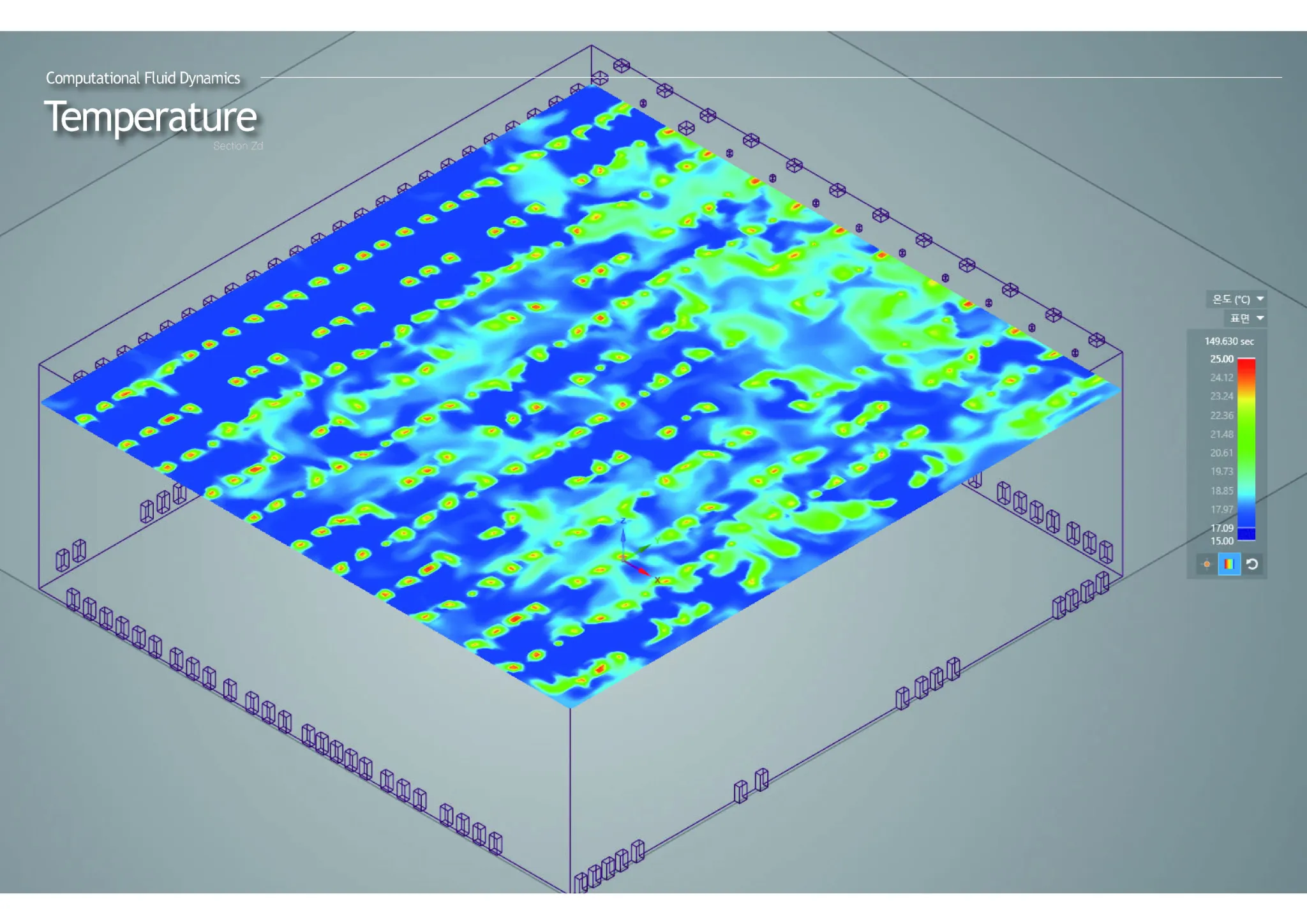

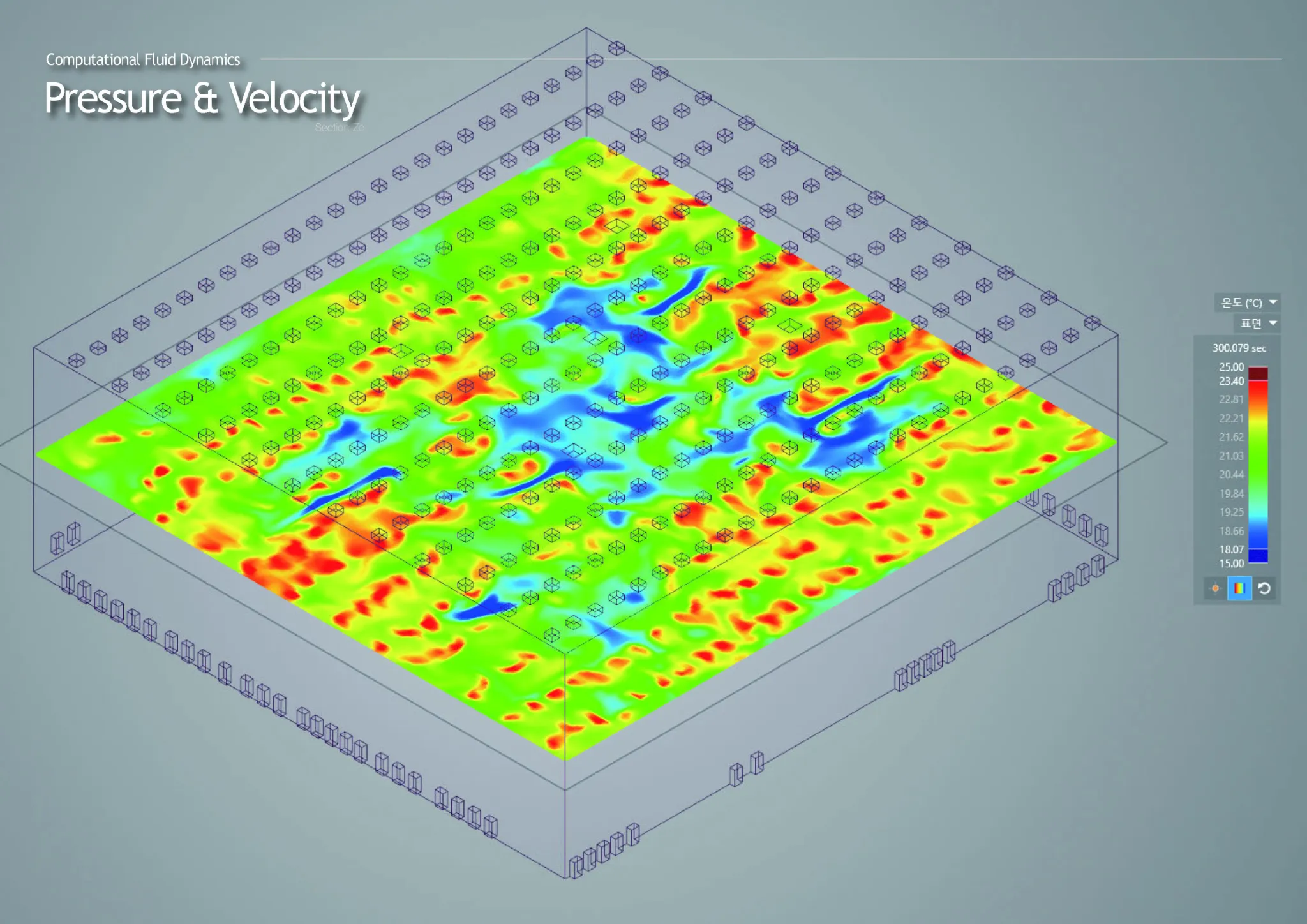

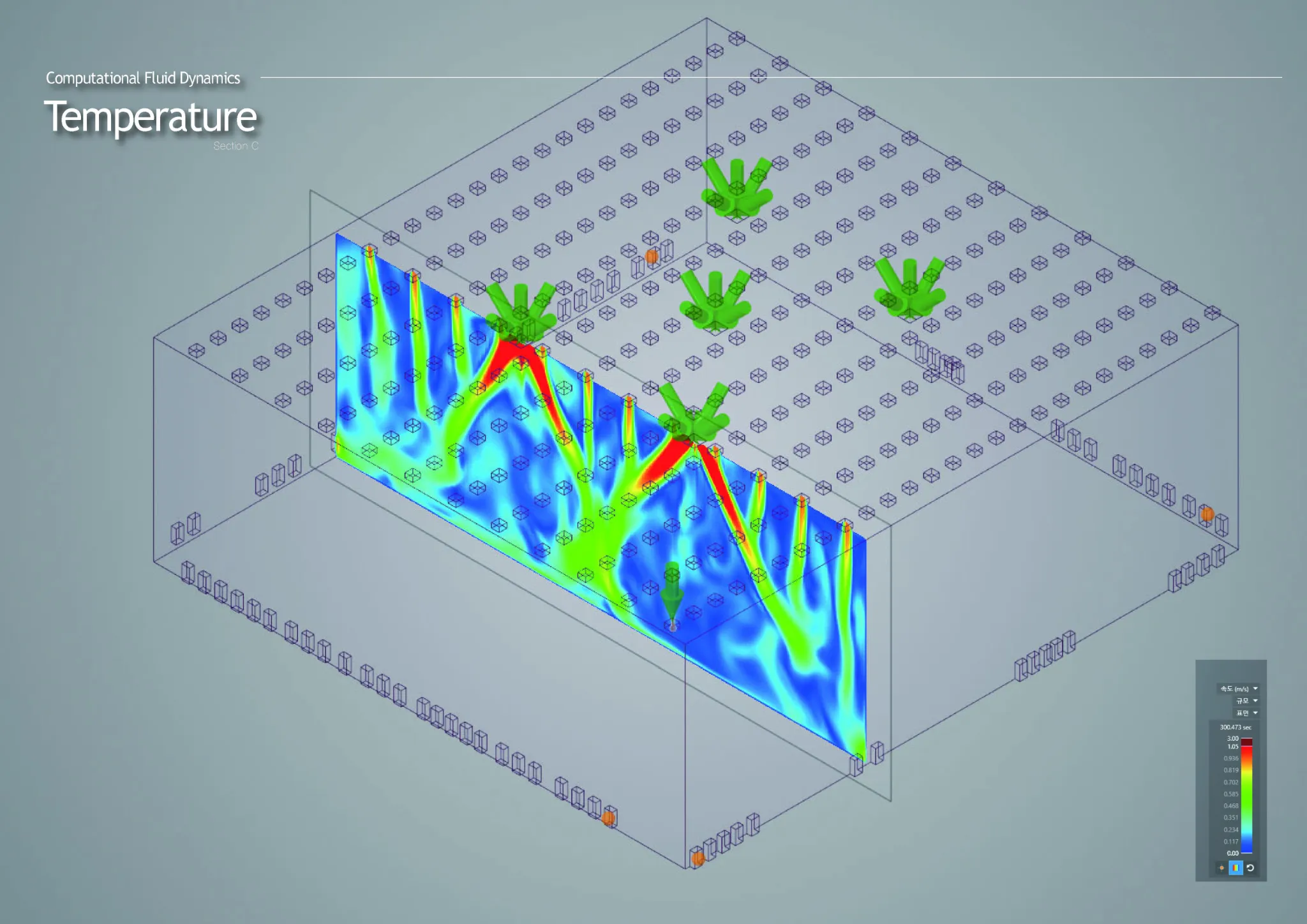

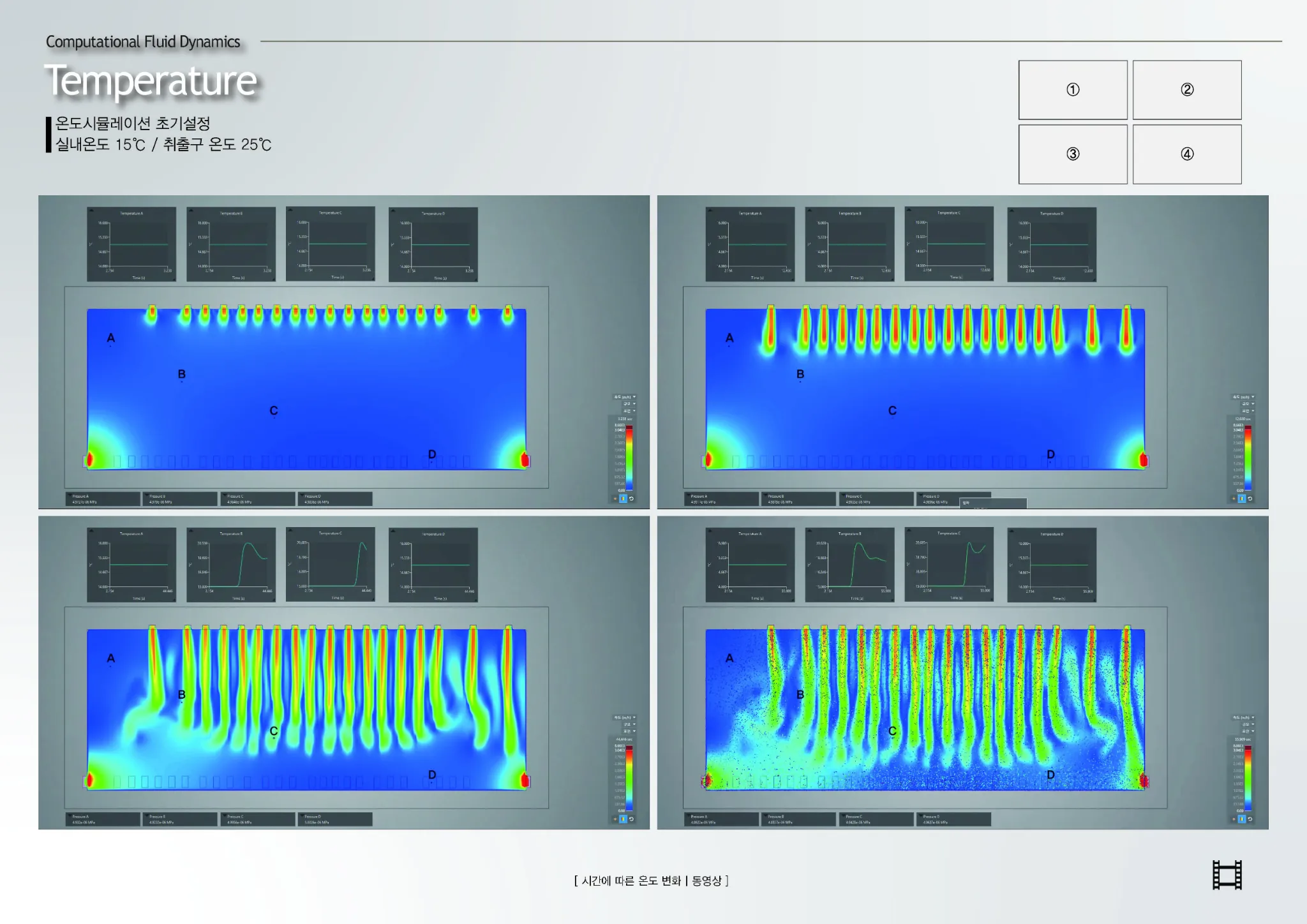

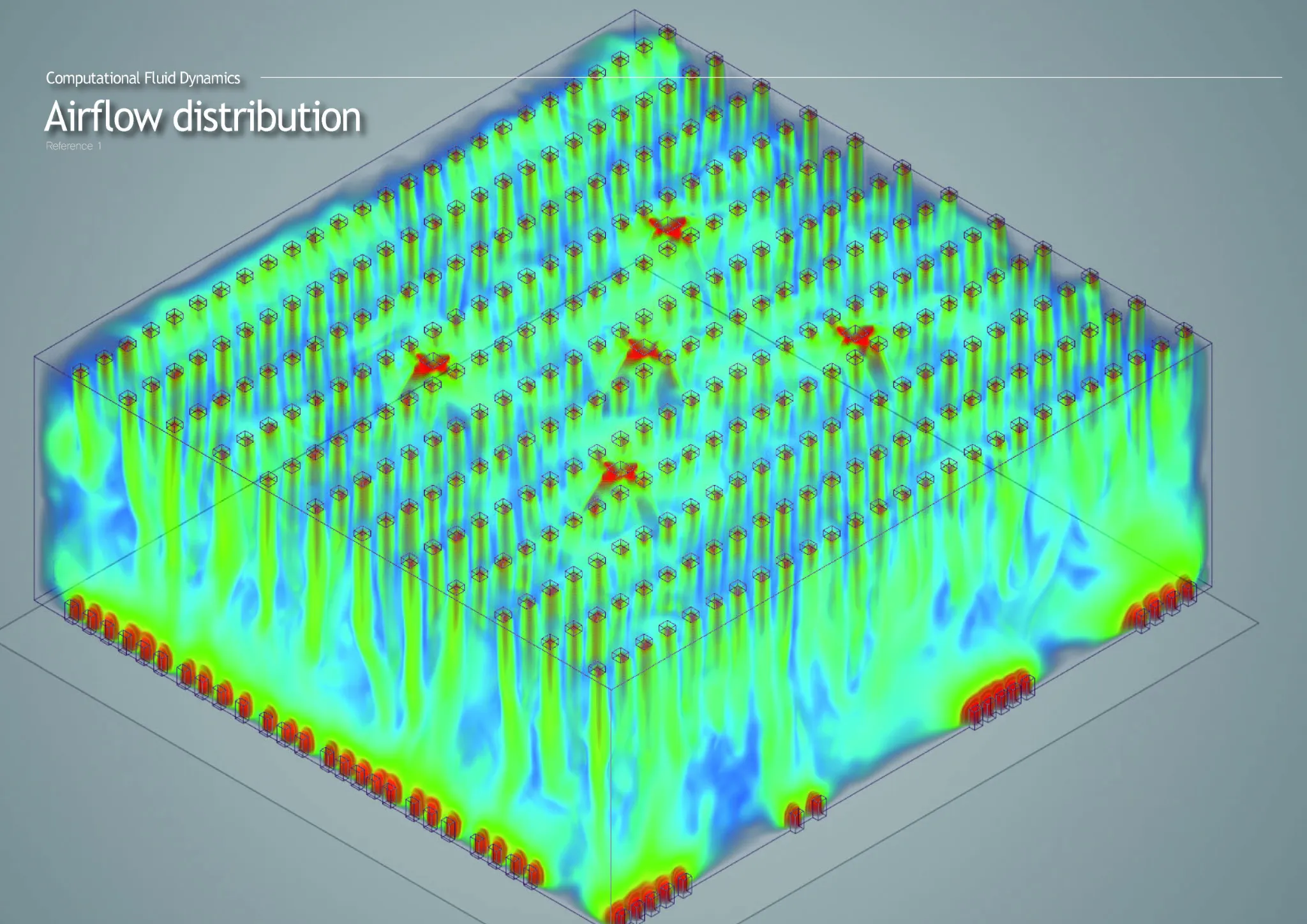

• 다차원 매개변수 기반의 정밀 유체해석(CFD) 솔루션 : ANSYS Fluid flow, ANSYS CFX, ANSYS Discovery 등 고성능 해석 프로그램을 활용해 대공간 내 HEPA Box 및 FFU의 풍량, 유입 스펙을 정밀 매핑하고 시간 경과에 따른 온도·압력·기류 변화를 입체적으로 분석했습니다.

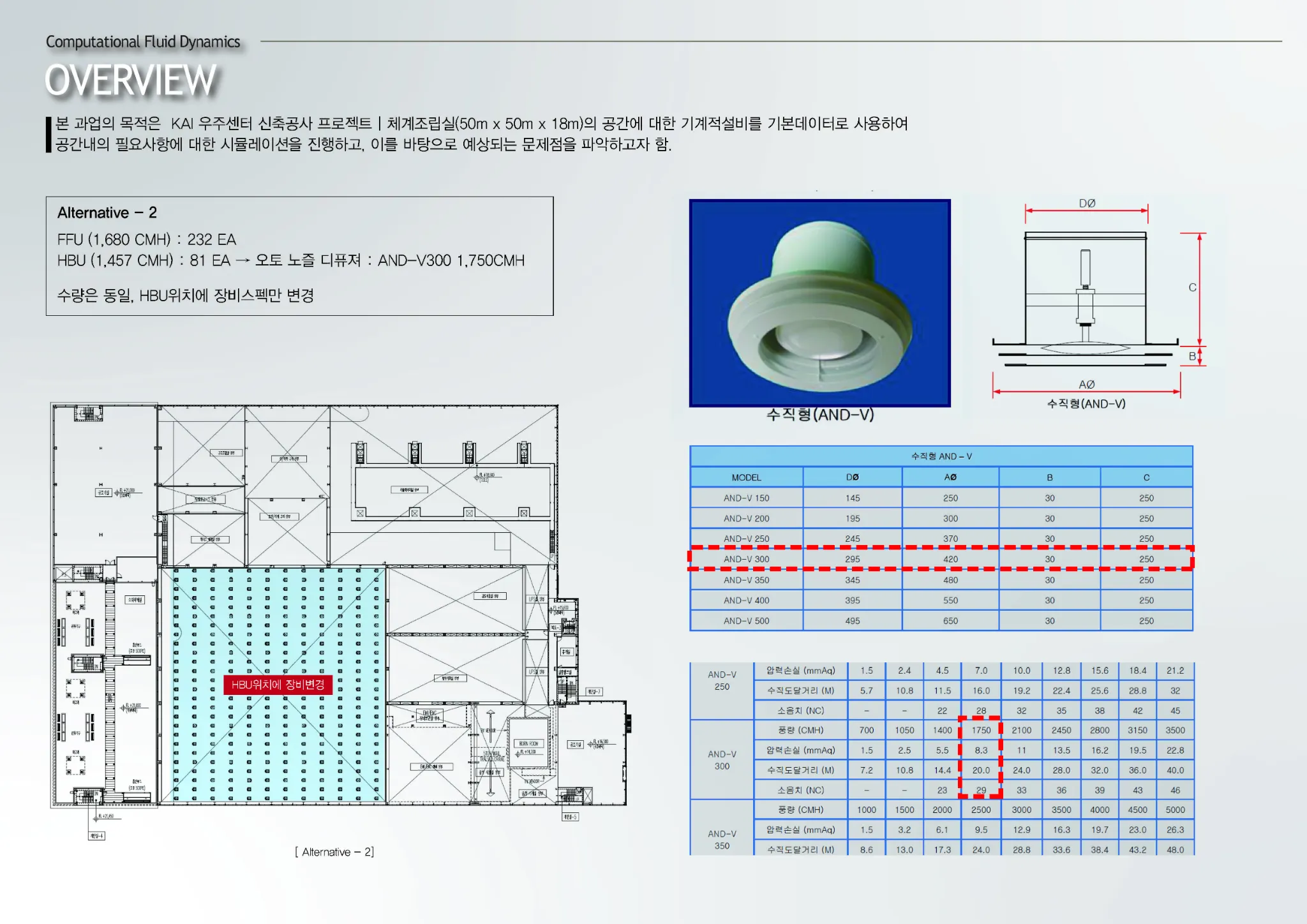

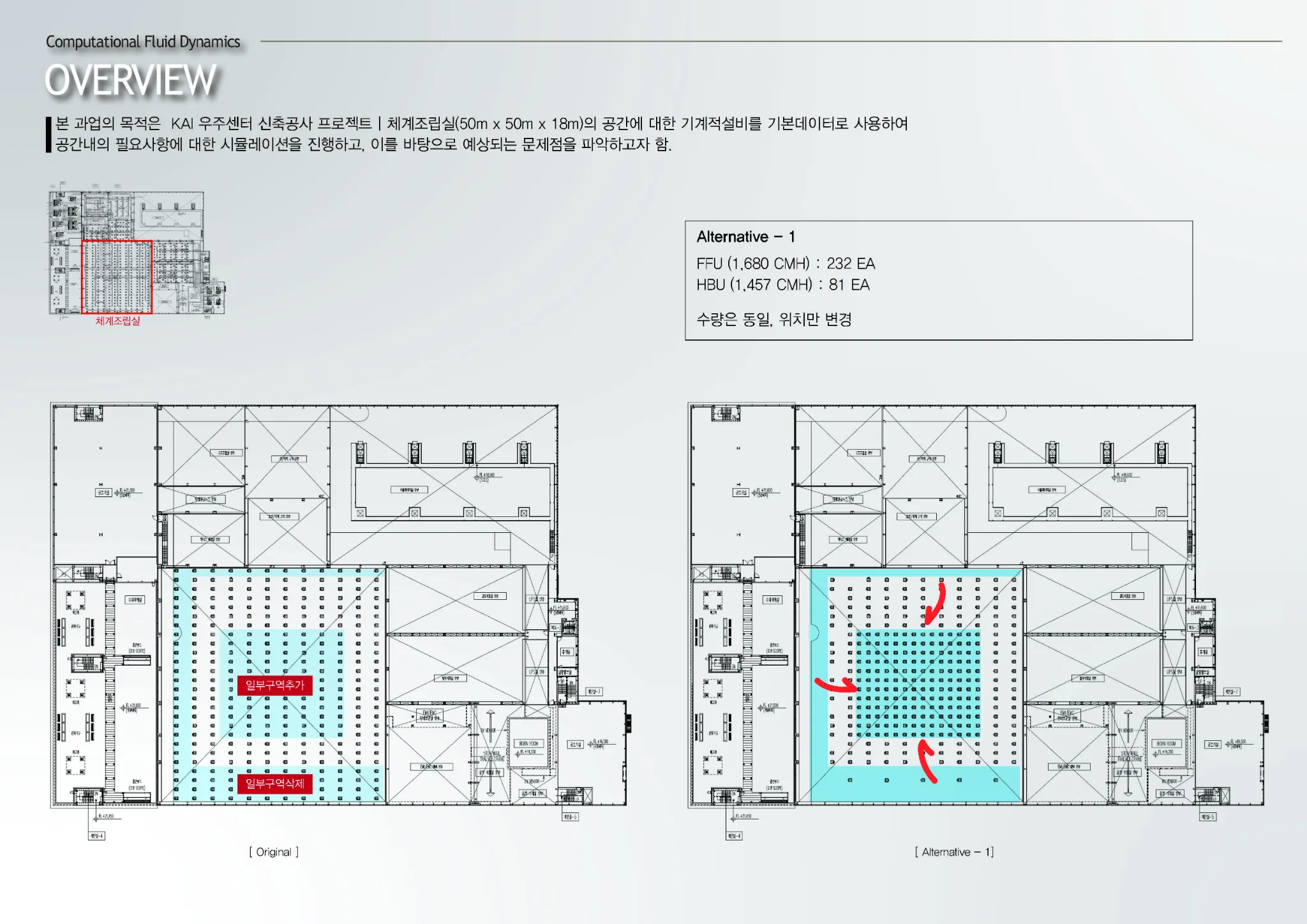

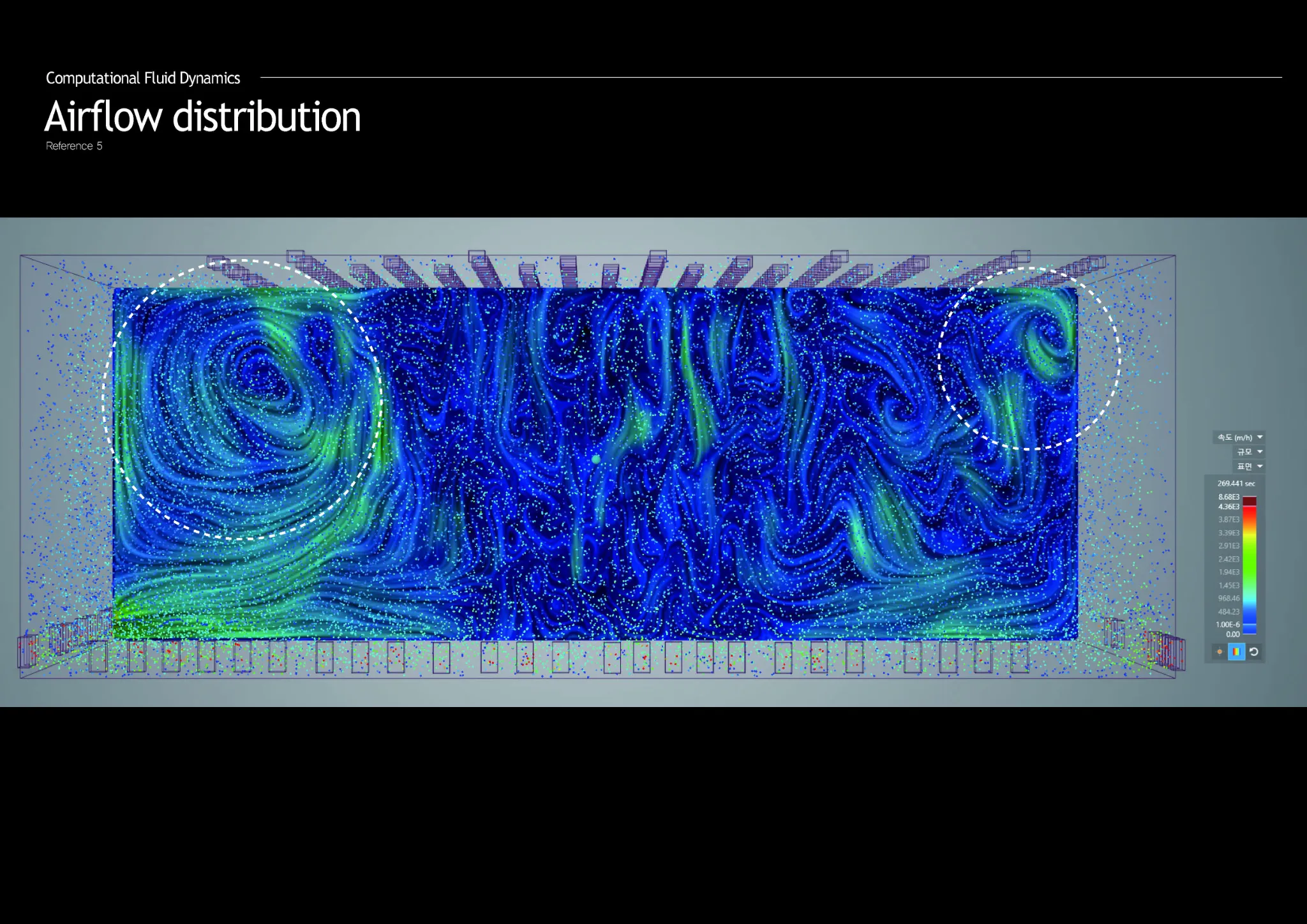

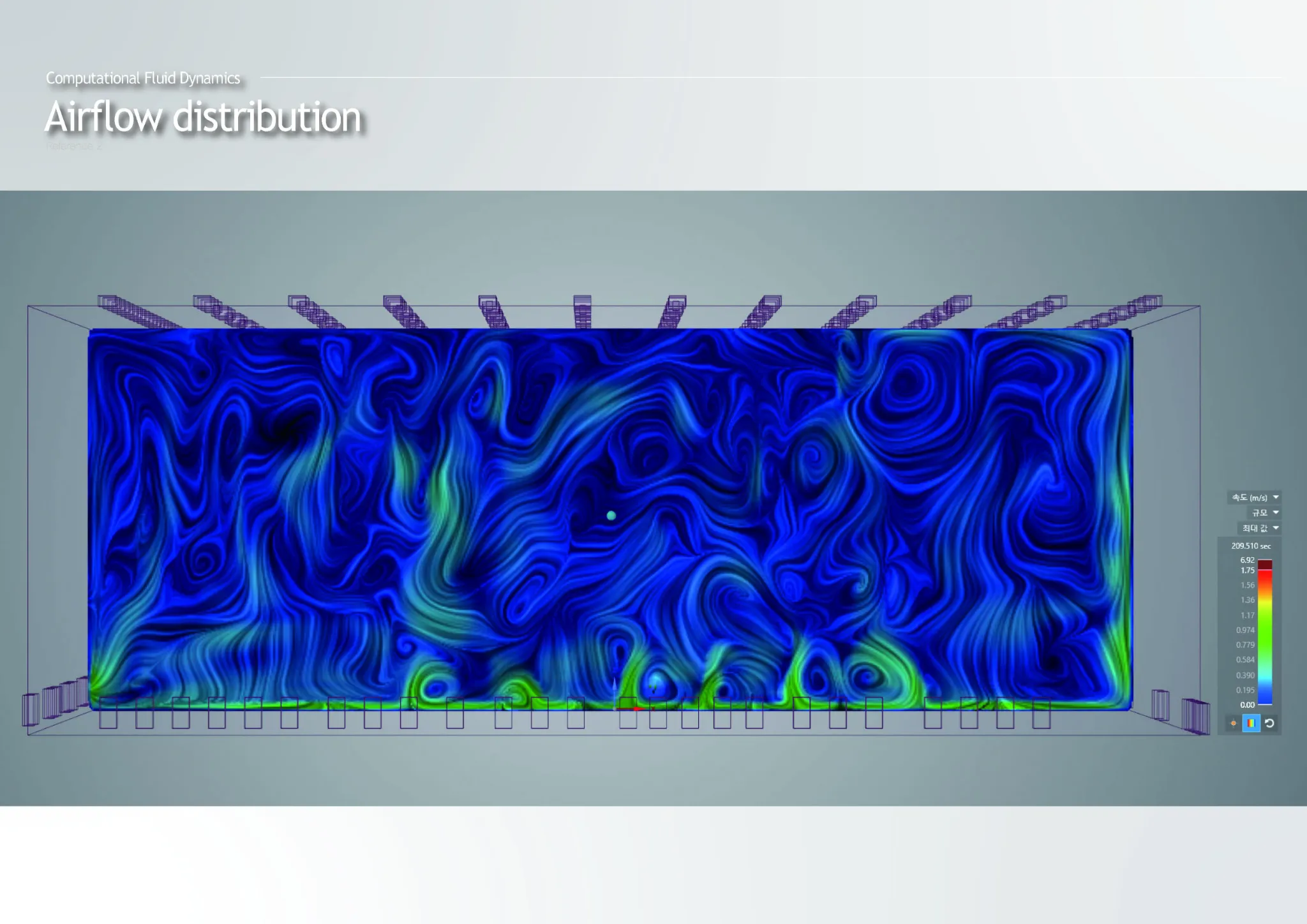

• 설계 대안별(Original, Alternative 1·2) 기류 및 온습도 검토 : FFU와 HBU의 단순 배치 변경안(Alt-1)에서 발생하는 측면 상부 회전 기류 정체 문제, 오토 노즐 디퓨져(AND-V300) 적용안(Alt-2)의 좁은 취출 반경 및 바닥 역류 기류 현상을 다각도로 시뮬레이션하여 데이터화했습니다.

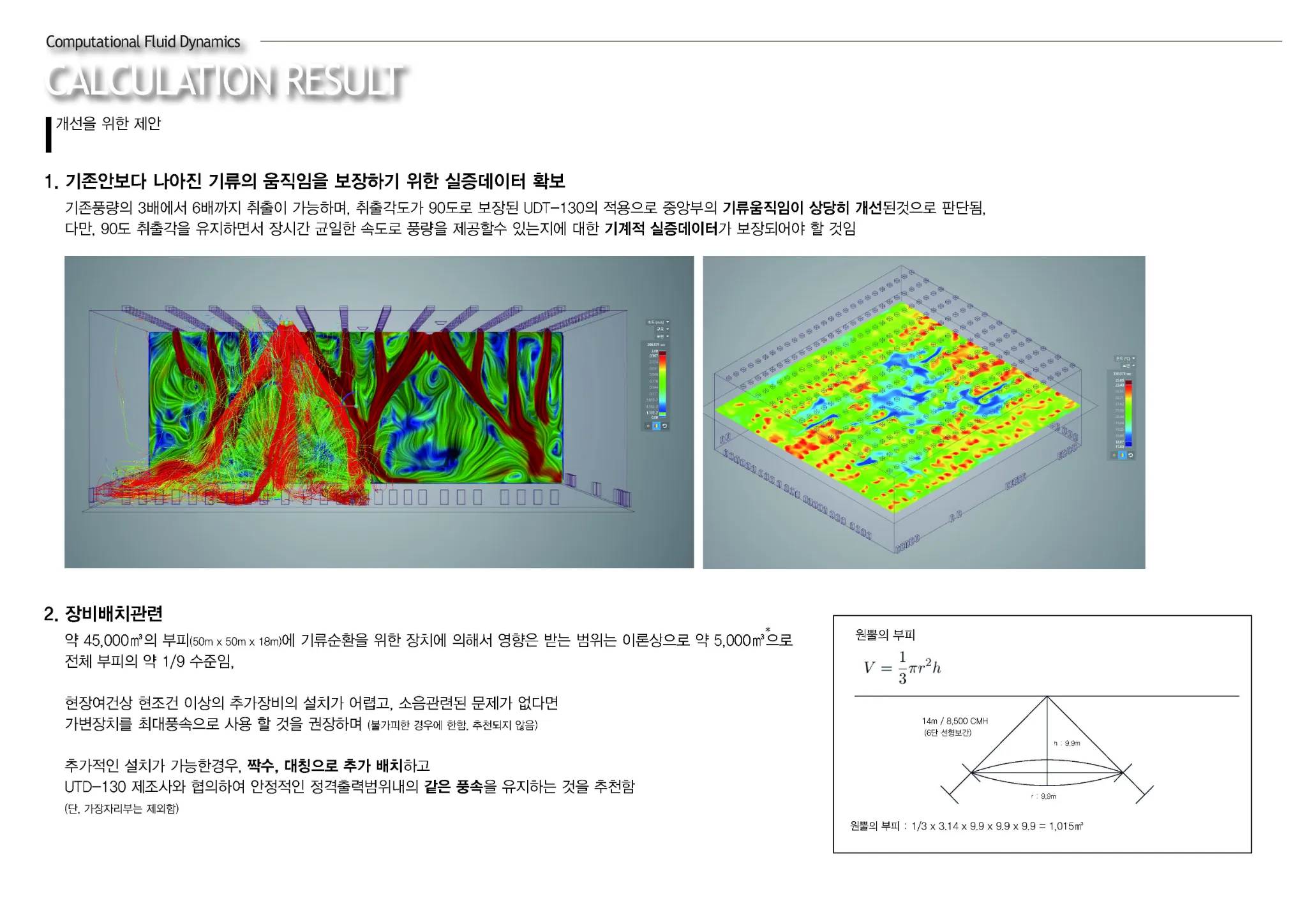

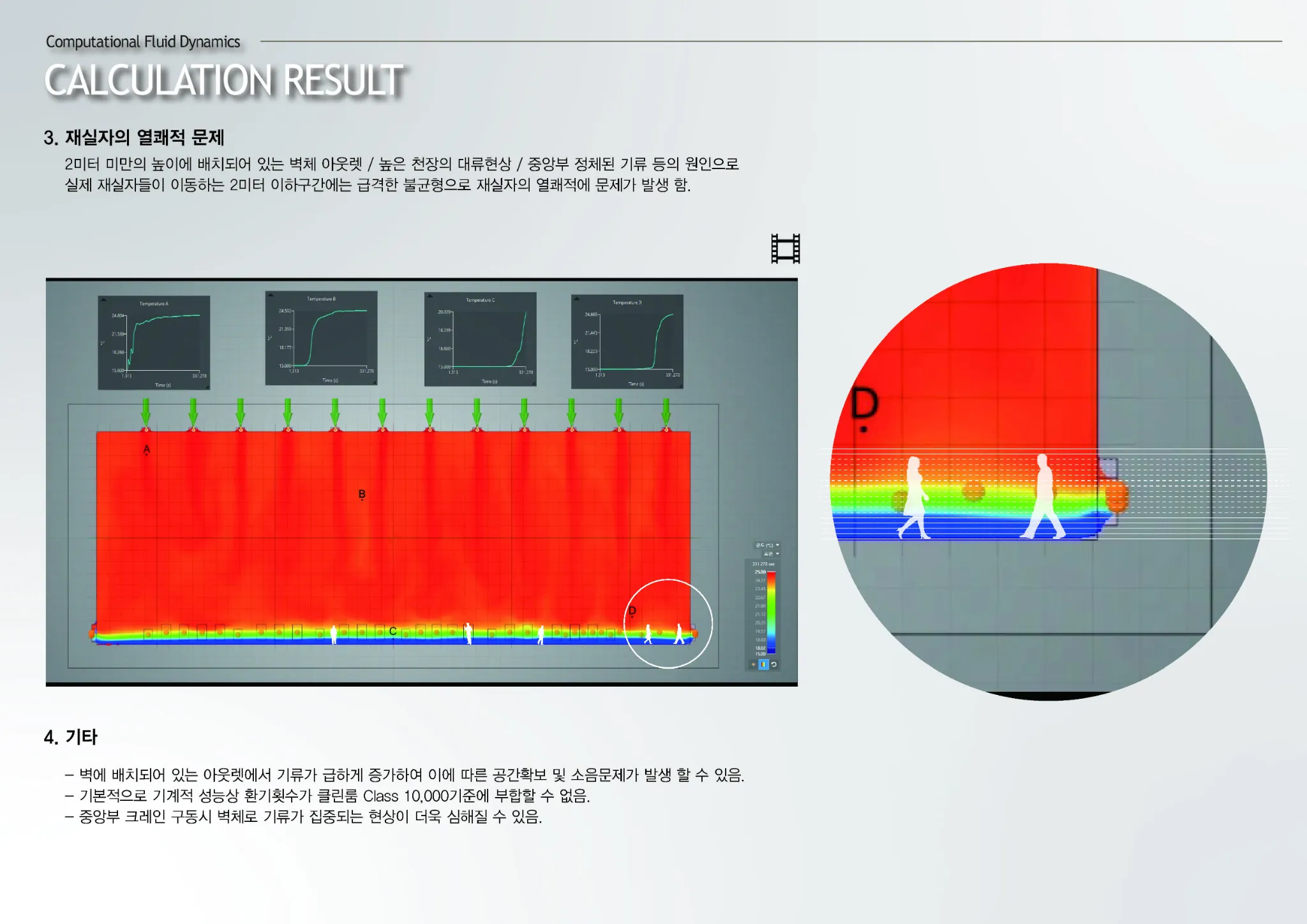

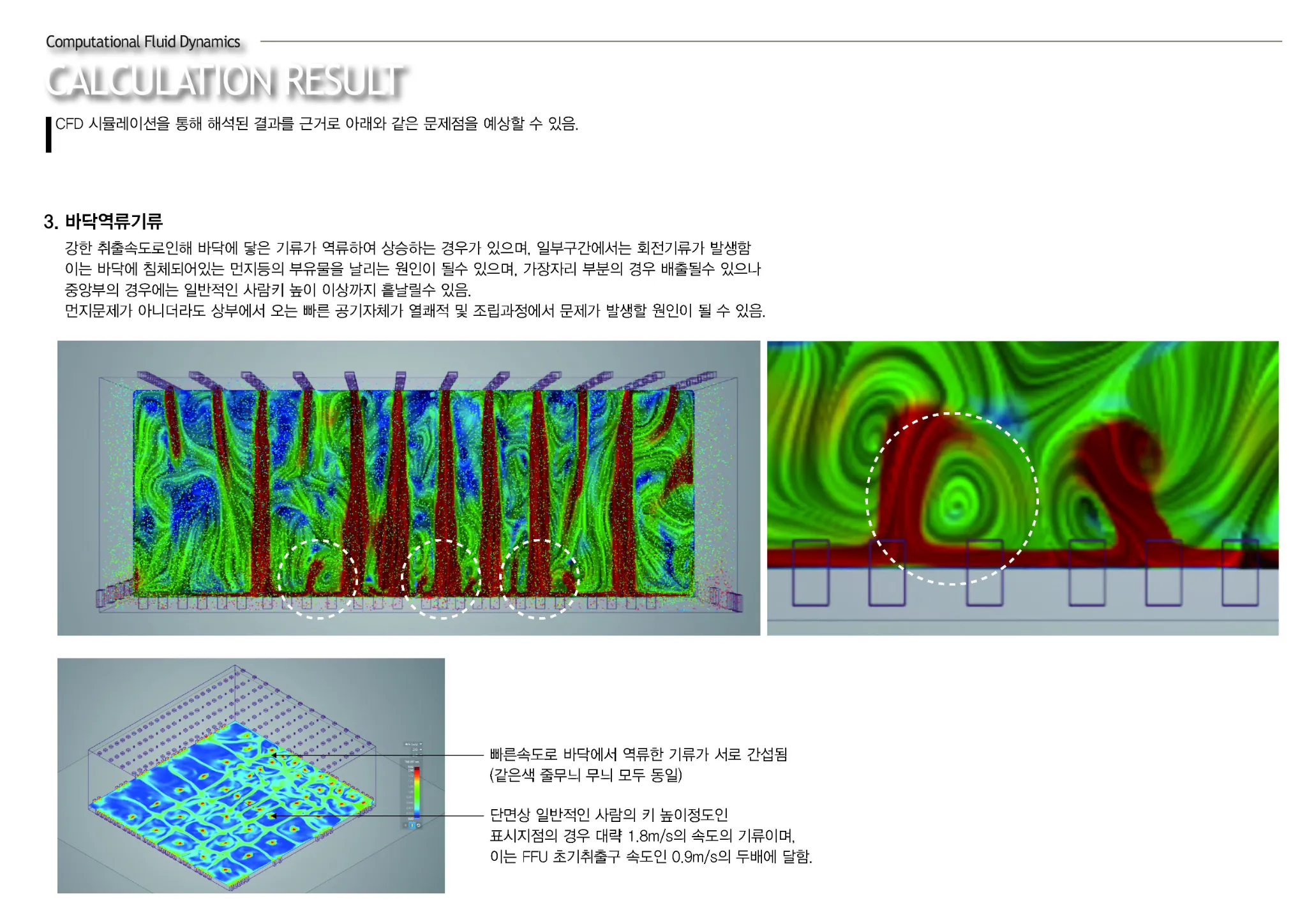

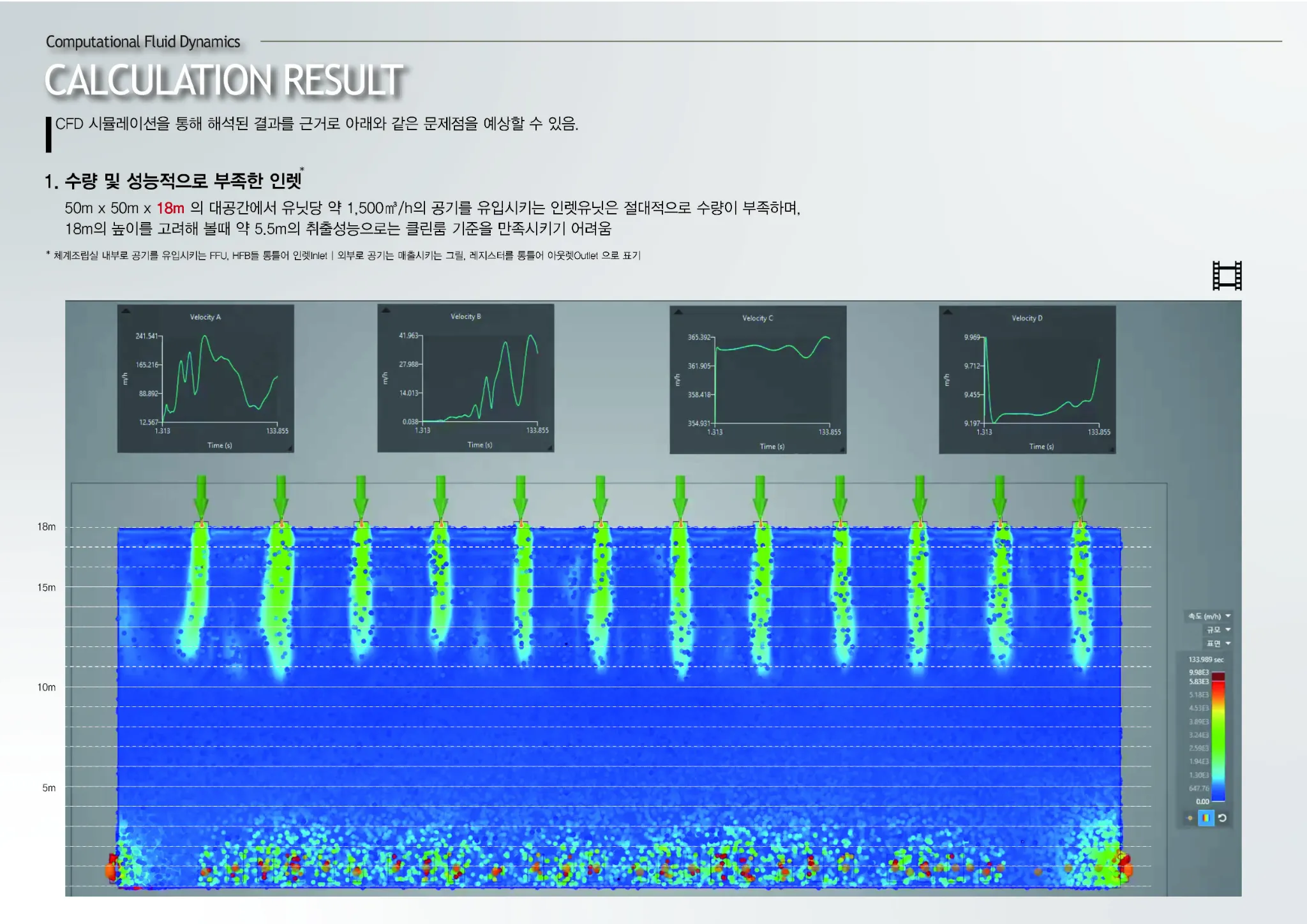

• 클린룸 미달 요소 분석 및 기계적 공조 제안 : 시뮬레이션 분석 결과를 바탕으로 인렛 수량 부족으로 인한 중앙부 기류 정체, 바닥 분진 부유 우려, 재실자 열쾌적 저하 등의 문제점을 명확히 짚어내고 균일한 인렛 배치와 적정 취출 속도 확보를 위한 설계 가이드라인을 도출했습니다.
