NLNG Train 7 공정 건물 BIM 모델링 및 간섭 검토 (Clash Detection)

This project involves precise 3D BIM modeling and comprehensive clash detection for the NLNG Train 7 Process Buildings in Bonny, Nigeria. It focuses on proactively identifying and resolving complex spatial conflicts among MEP (Mechanical, Electrical, and Plumbing) components, structural elements, and architectural openings to ensure seamless actual construction.

나이지리아 보니(Bonny) 지역에서 진행된 NLNG(Nigeria Liquefied Natural Gas) Train 7 플랜트 공정 건물을 대상으로 한 정밀 3D BIM 모델링 및 간섭 검토 보고(Clash Detection Report) 프로젝트입니다. 실제 시공에 앞서 기계, 전기, 배관 설비와 기존 건축 구조물 간의 물리적 충돌을 3D로 시각화하여 사전에 파악하고 해결함으로써, 현장에서 발생할 수 있는 시공 오차와 비용 손실을 최소화하는 데 초점을 맞추었습니다.

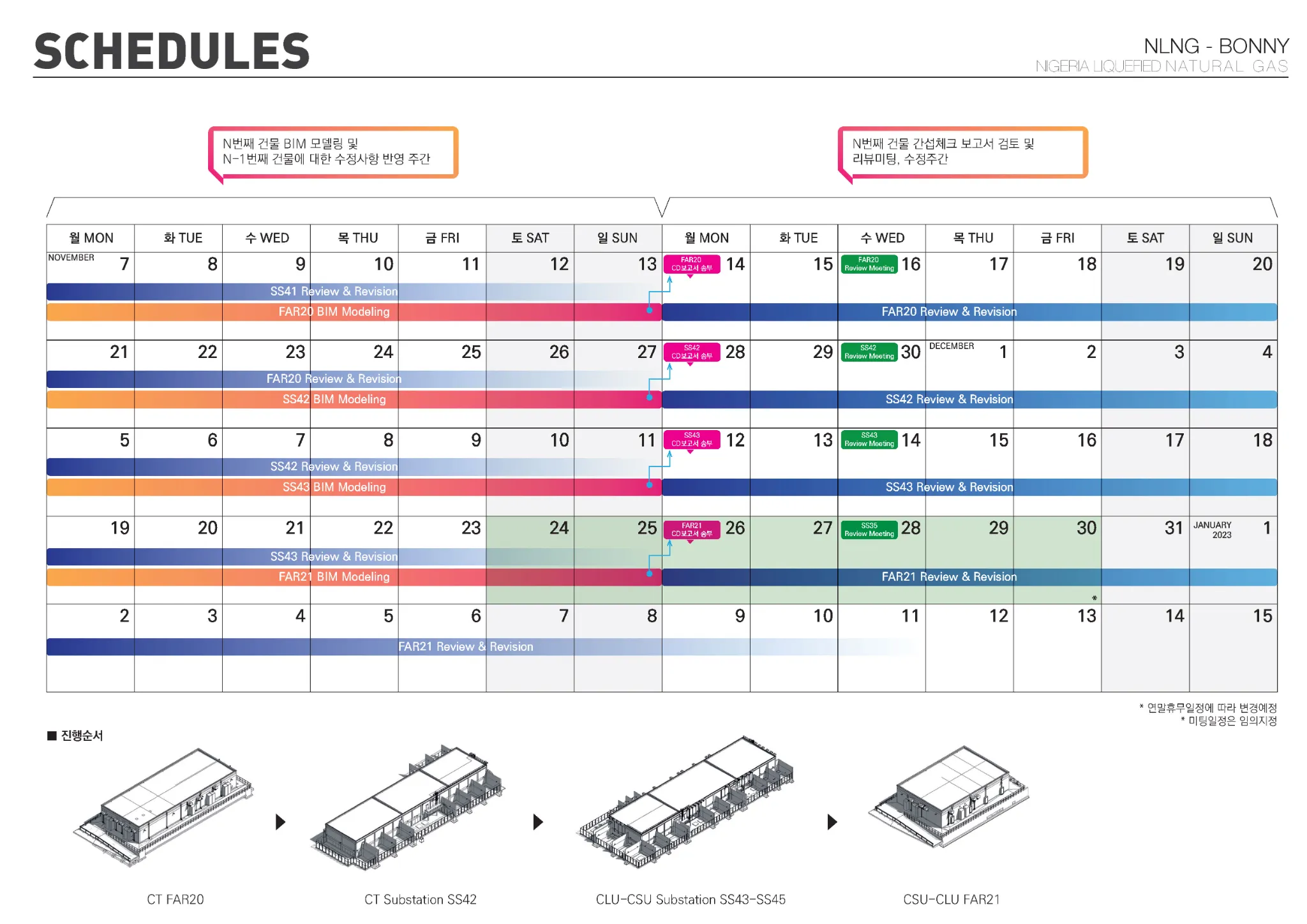

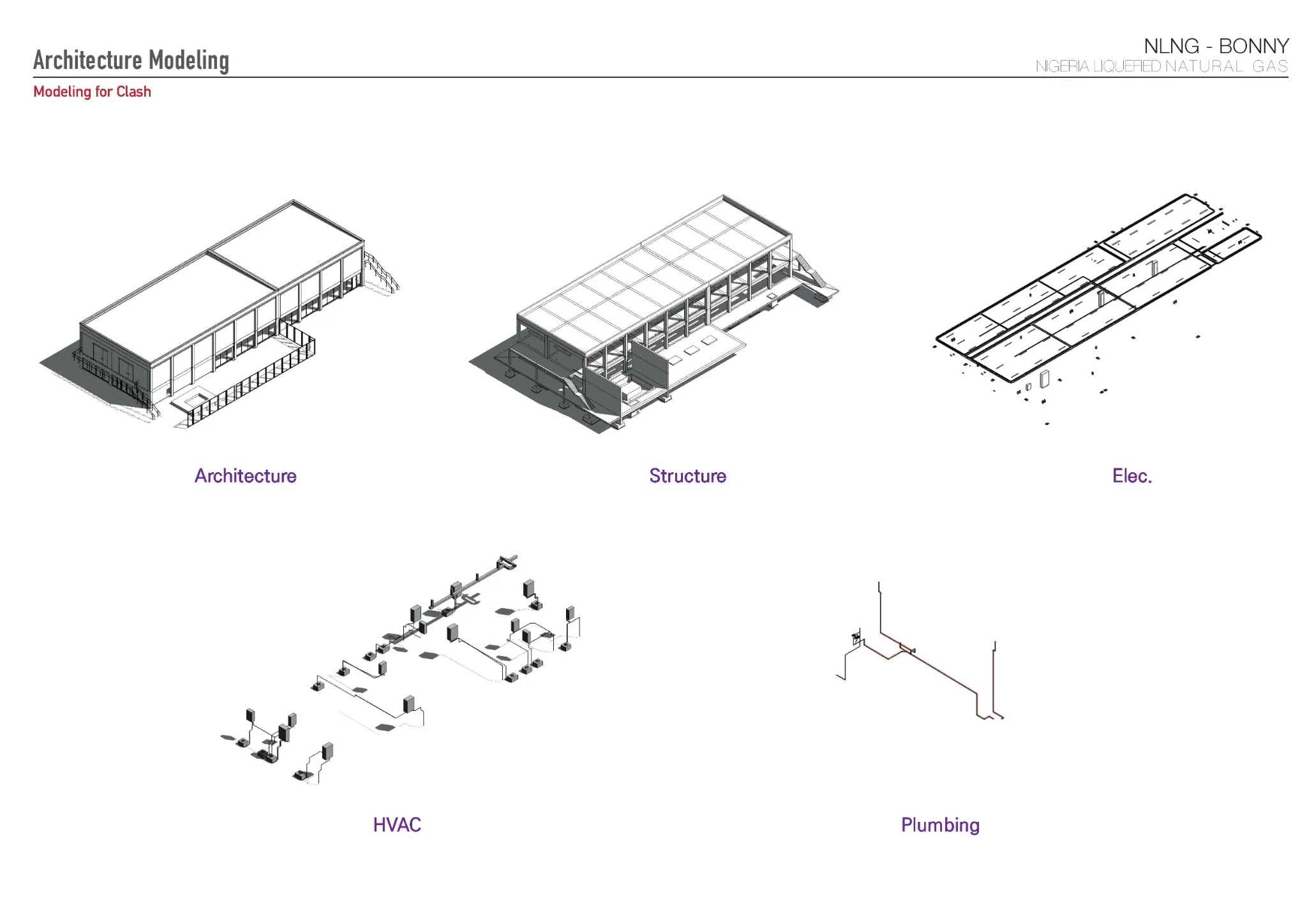

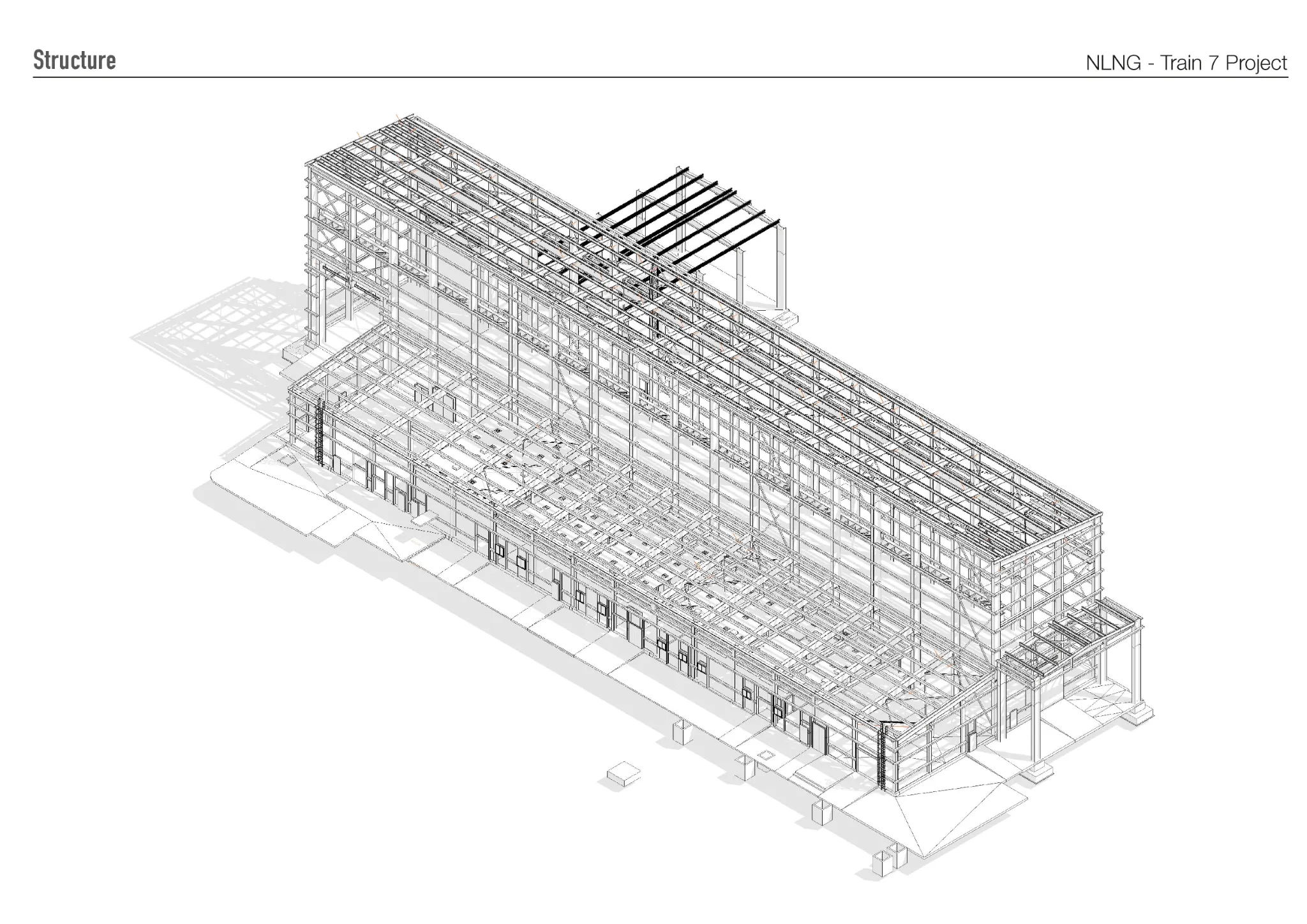

다수 플랜트 건물의 체계적인 BIM 모델링 및 공정 관리

현장 제어실(FAR), 변전소(Substation) 등 플랜트 공정에 필요한 여러 부속 건물들(FAR20, SS42, SS43, FAR21 등)을 정해진 스케줄에 맞춰 순차적으로 3D BIM 모델링했습니다. 각 건물의 모델링 생성부터 리뷰, 간섭 리포트 작성 및 수정 반영에 이르는 전 과정을 체계적인 타임라인으로 관리하여 방대한 프로젝트를 누락 없이 수행했습니다.

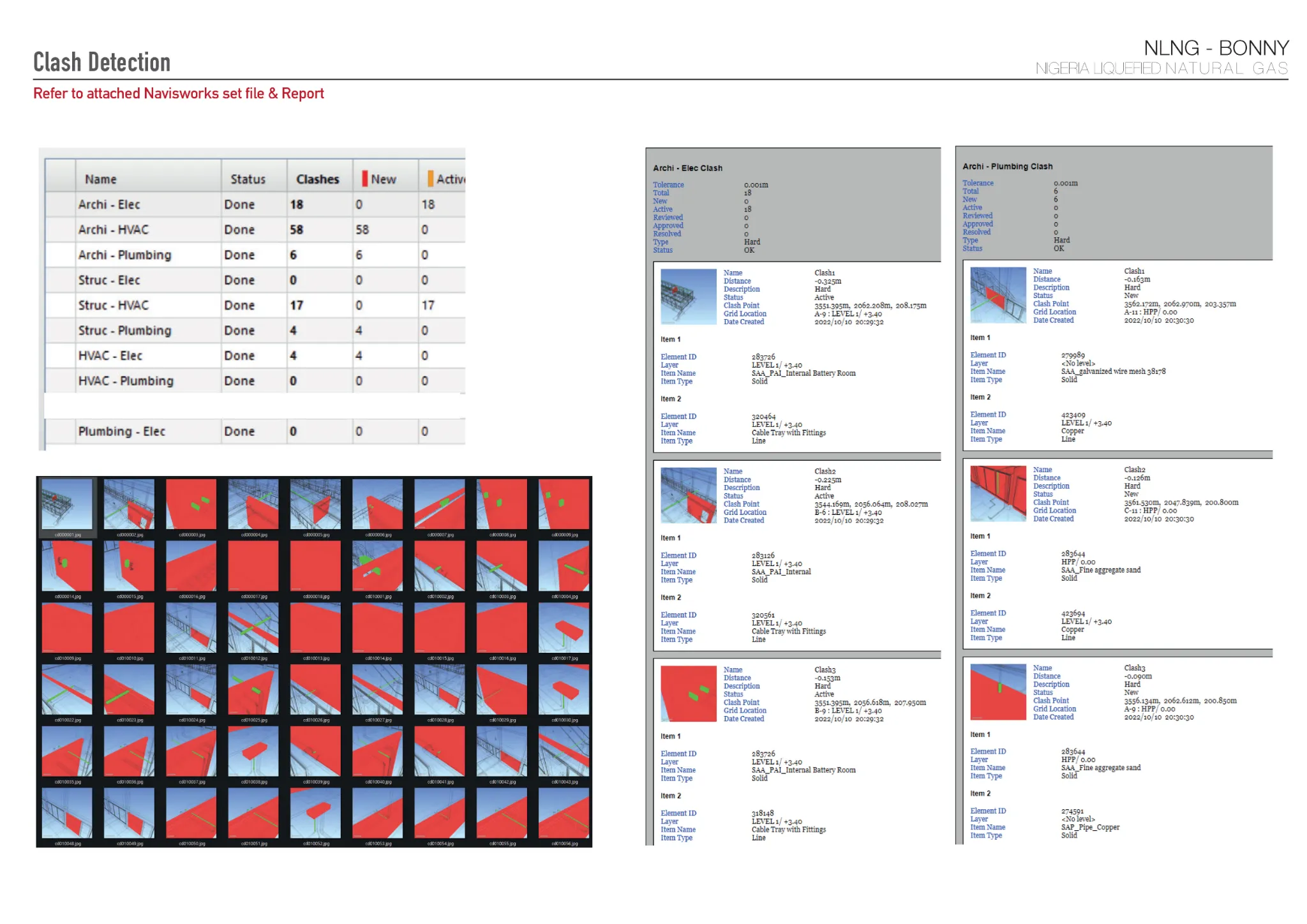

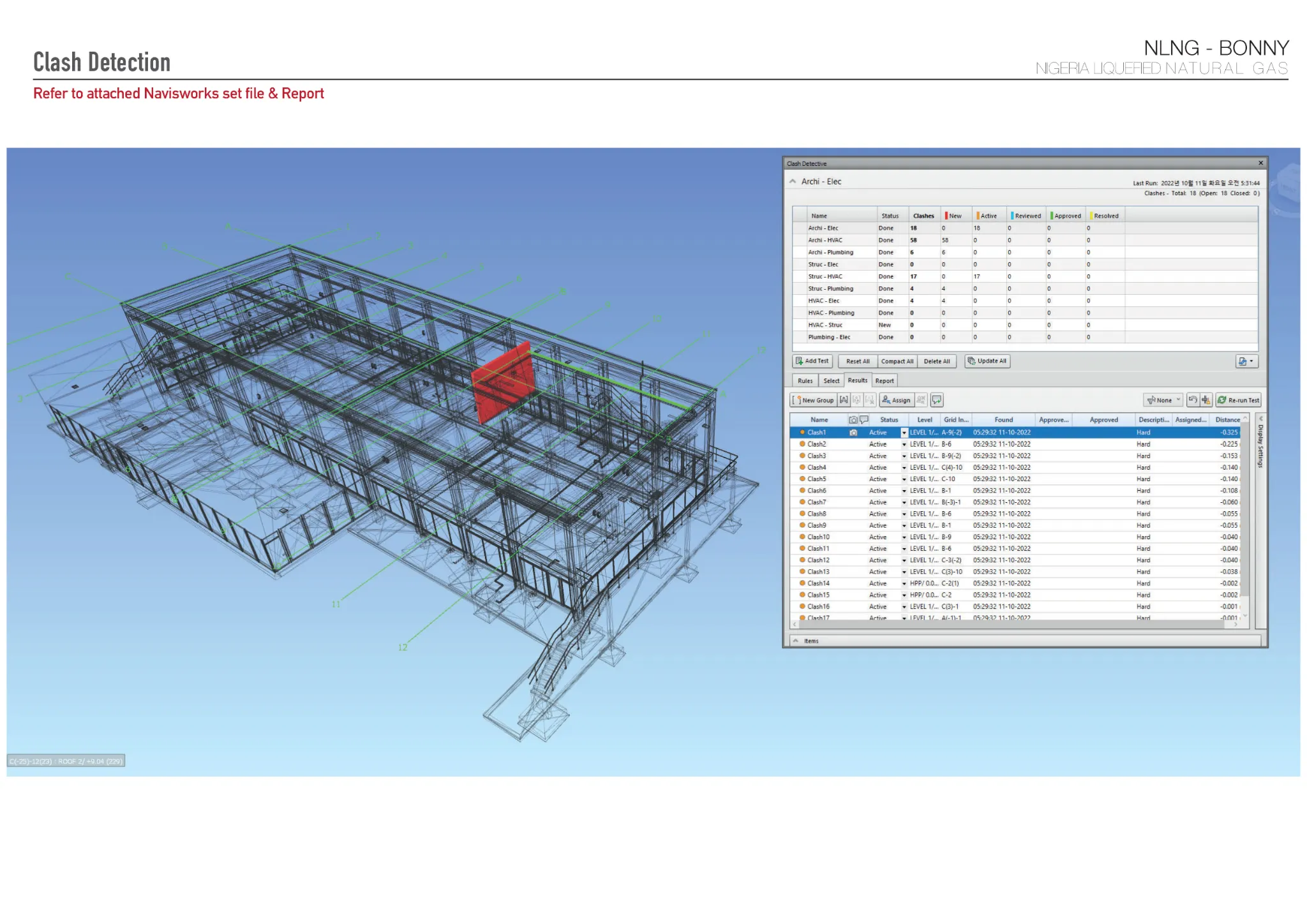

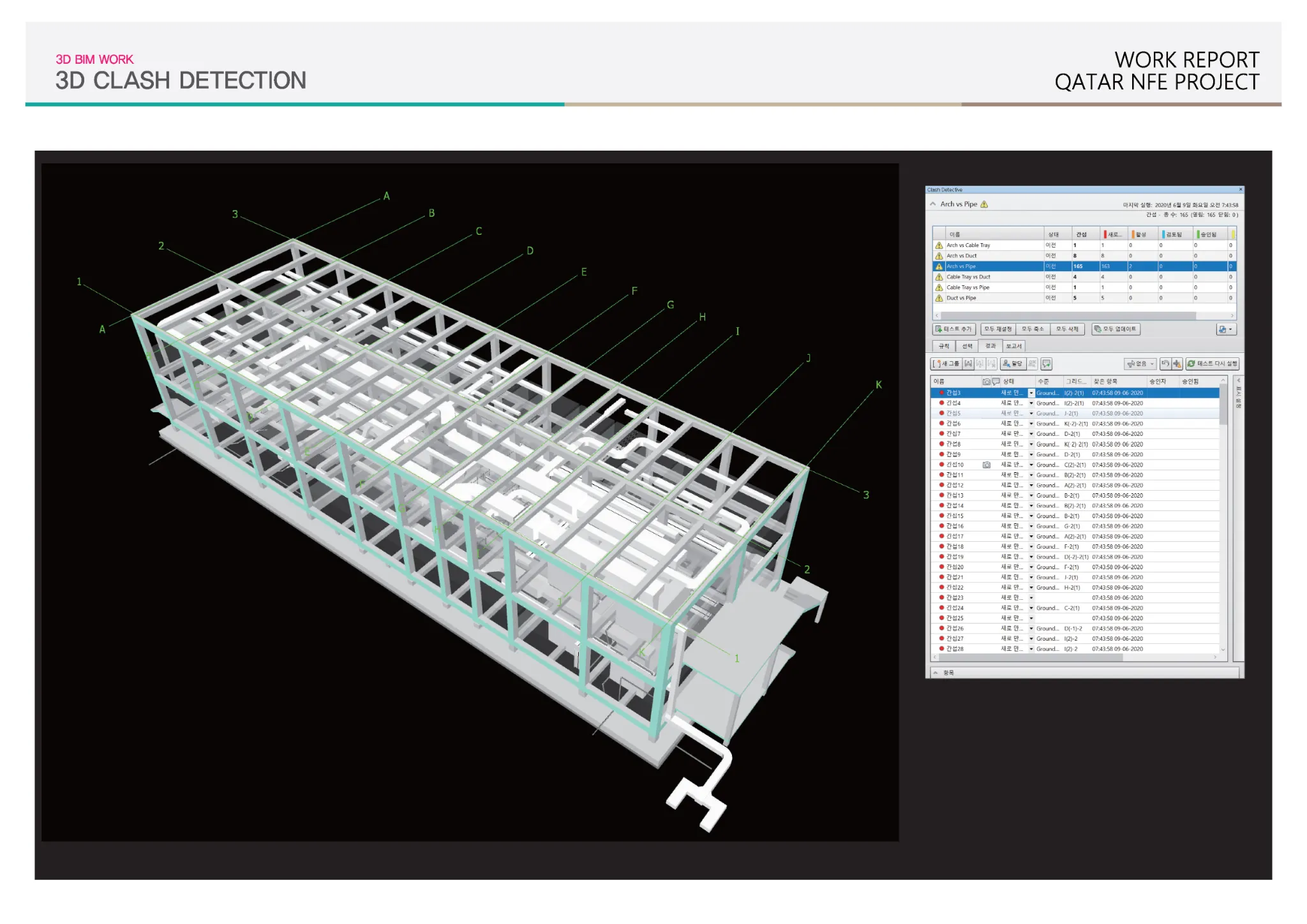

3D 시뮬레이션을 통한 정밀한 간섭 검토(Clash Detection) 및 설계 최적화

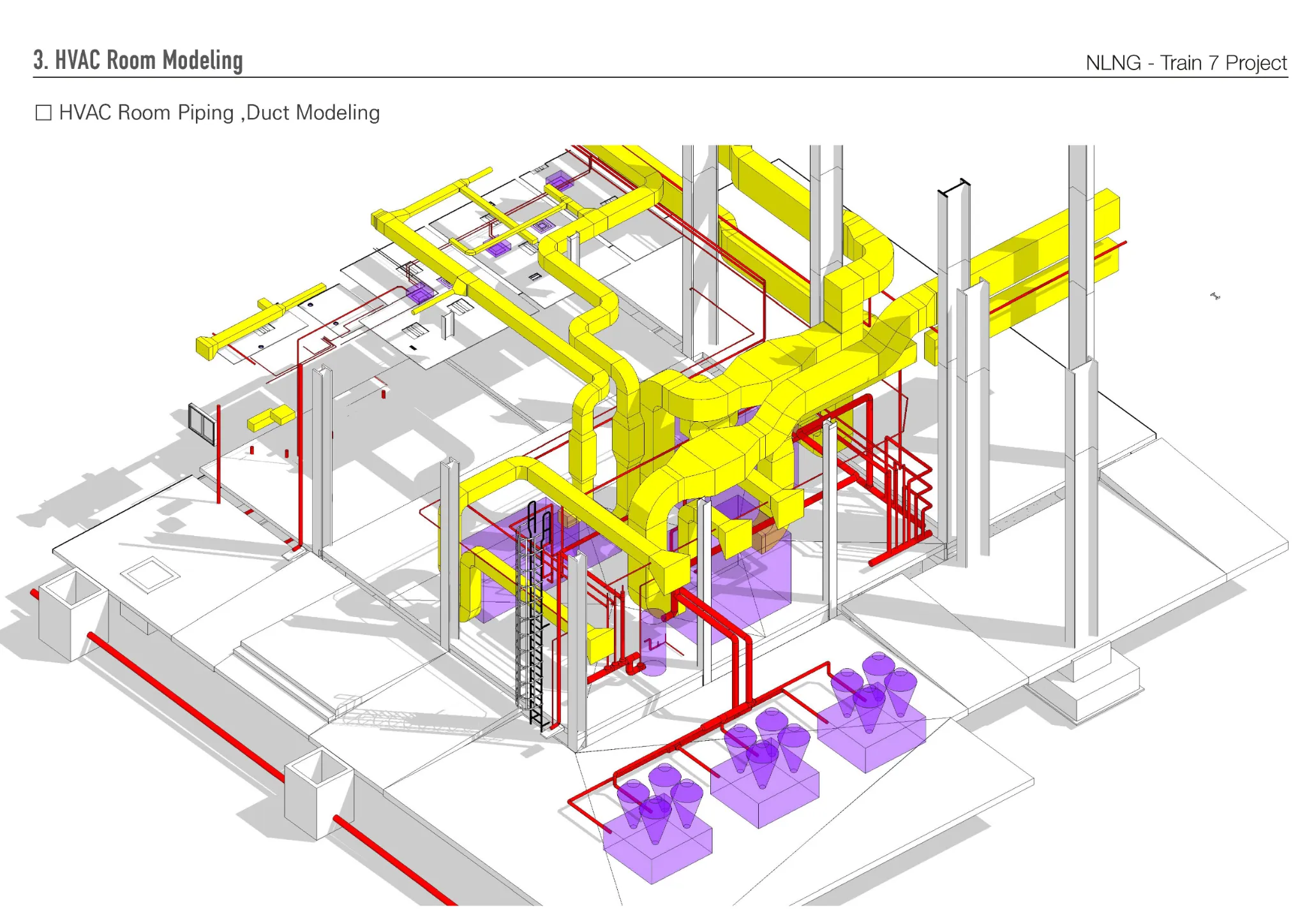

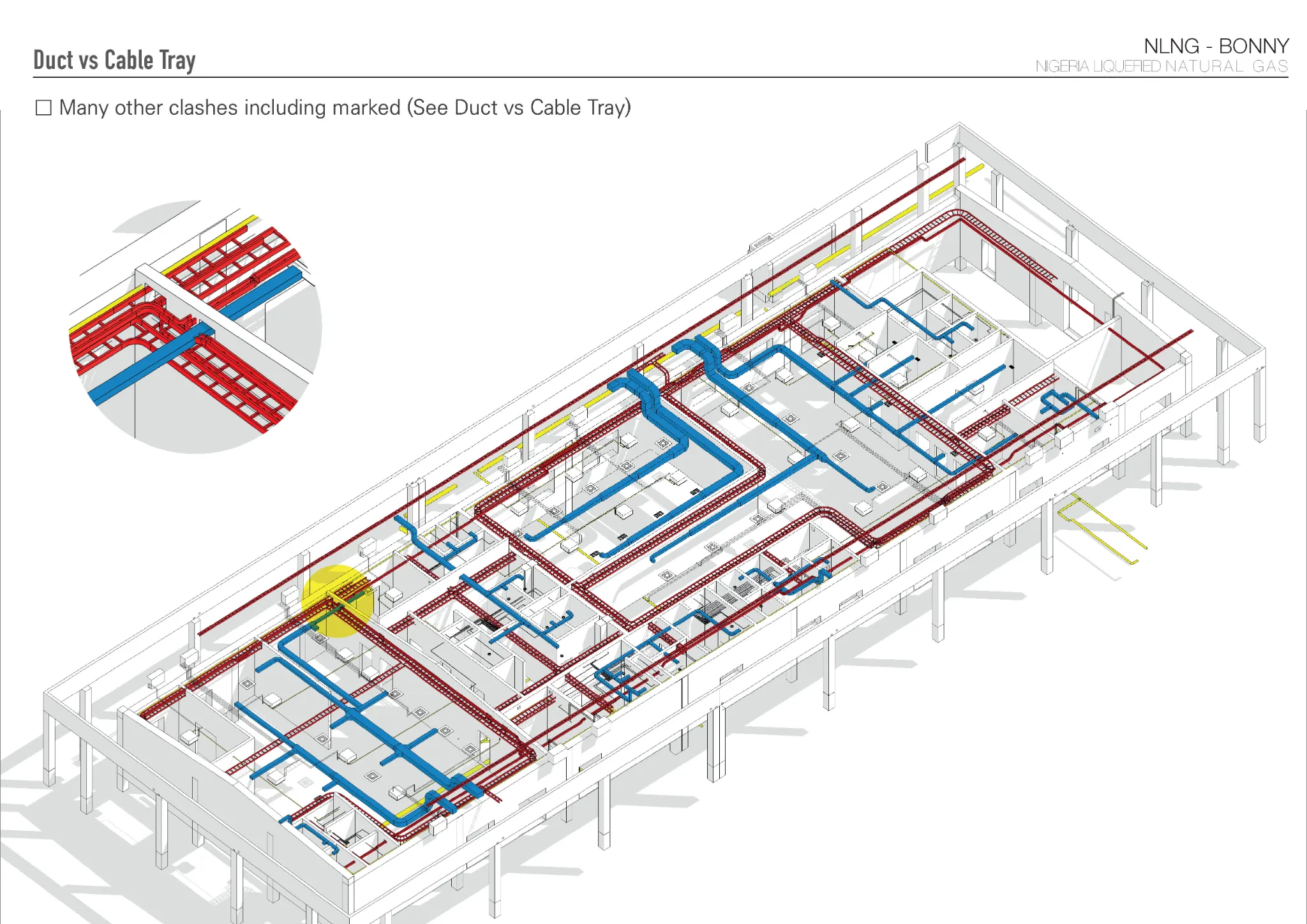

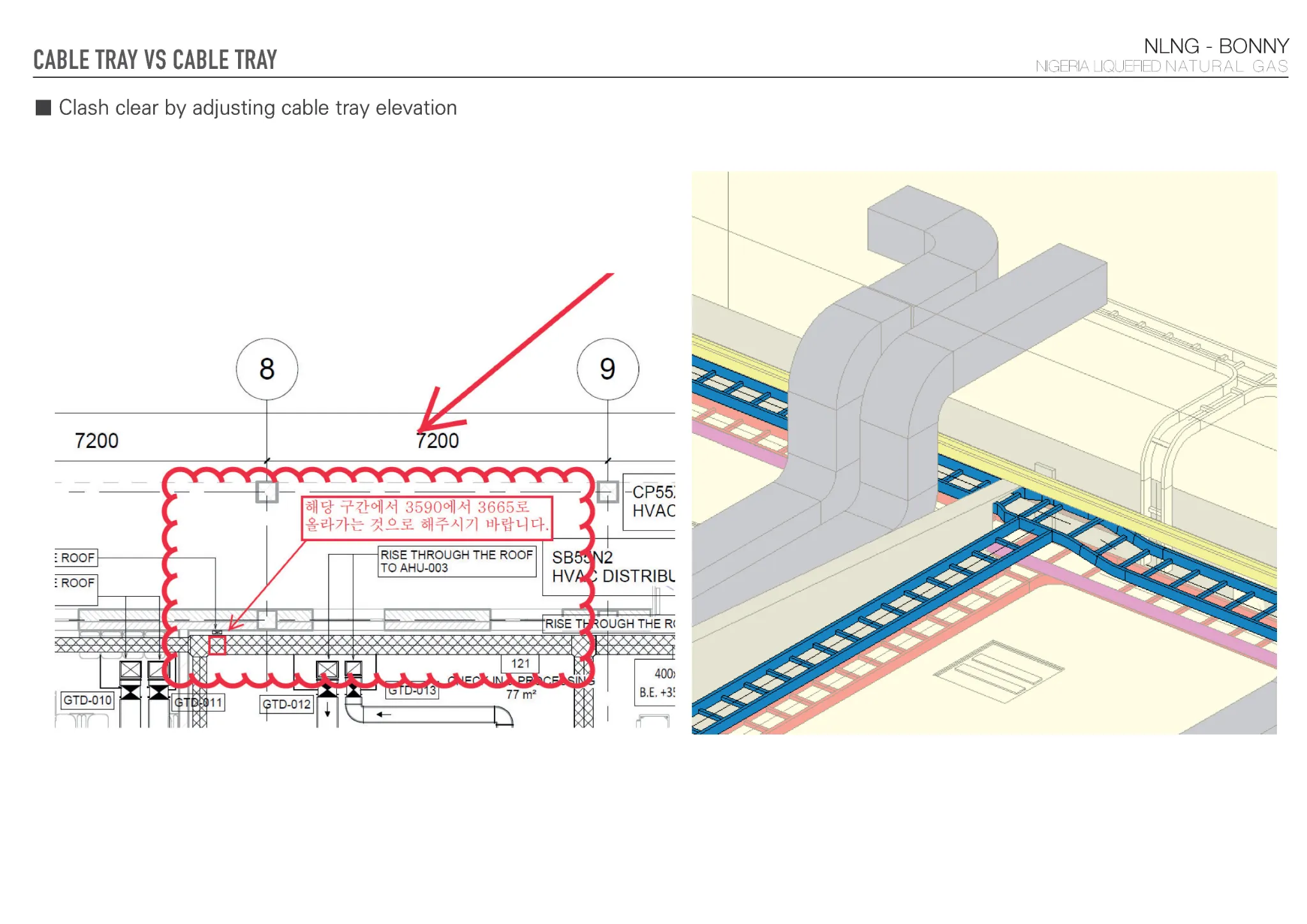

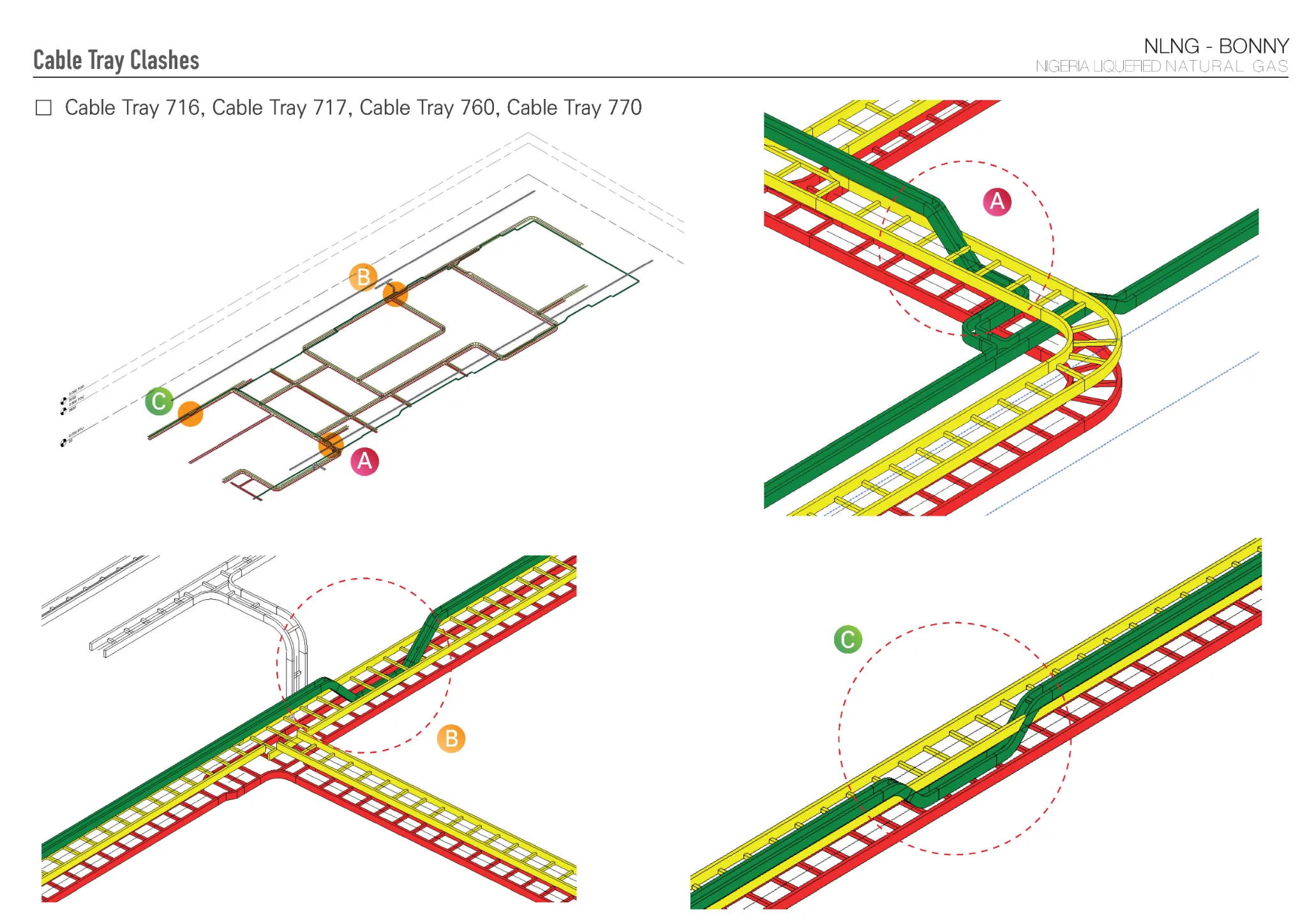

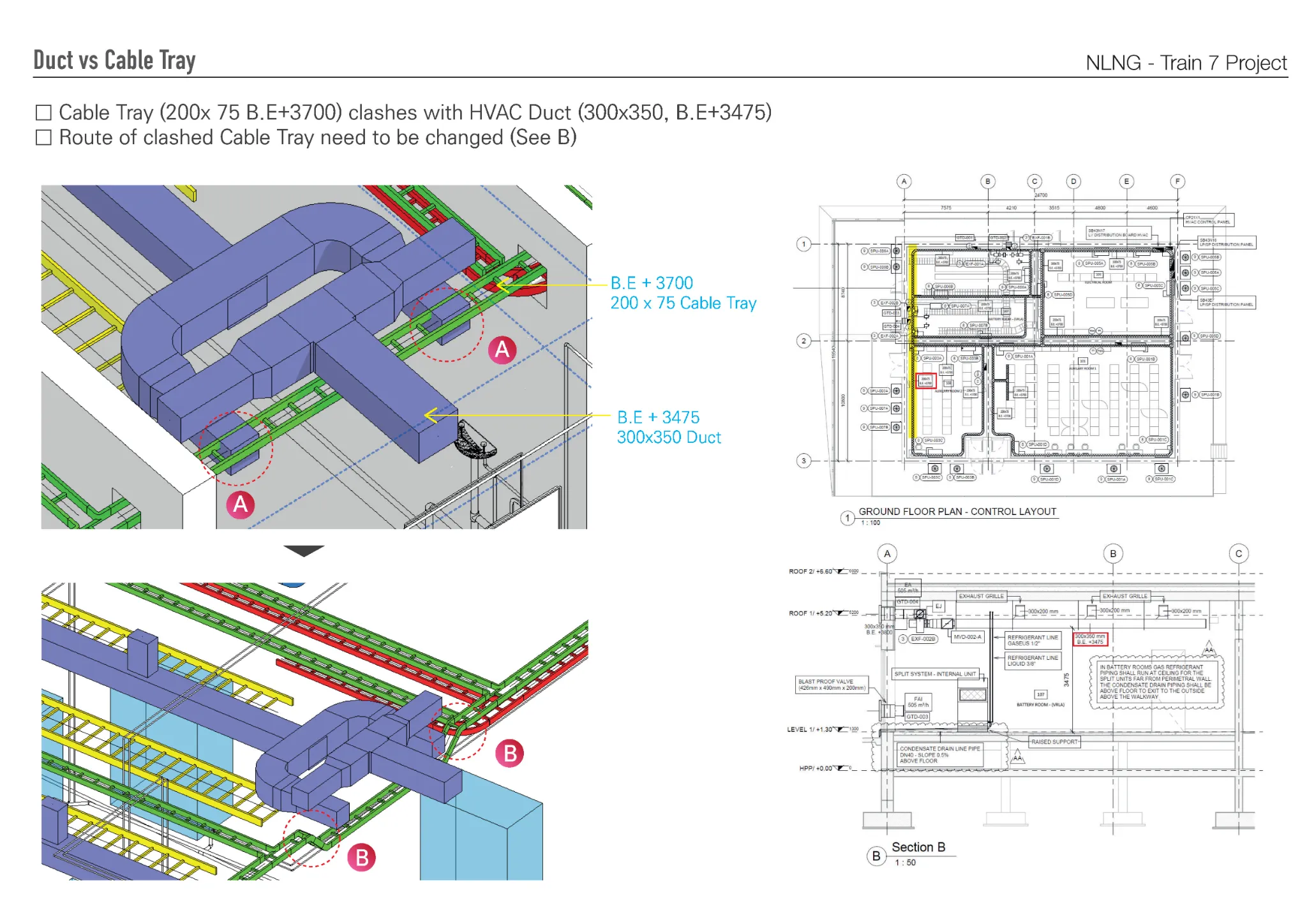

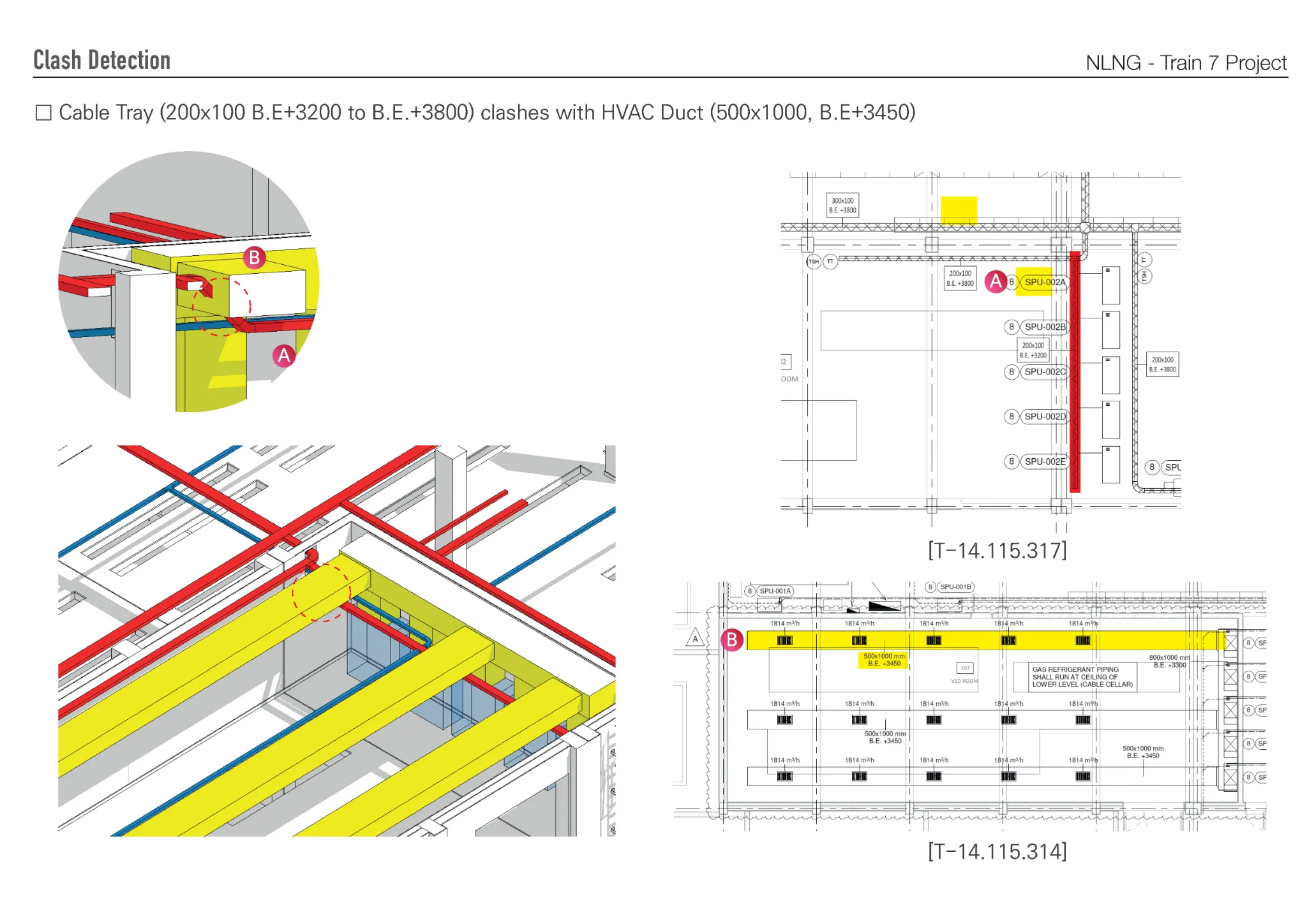

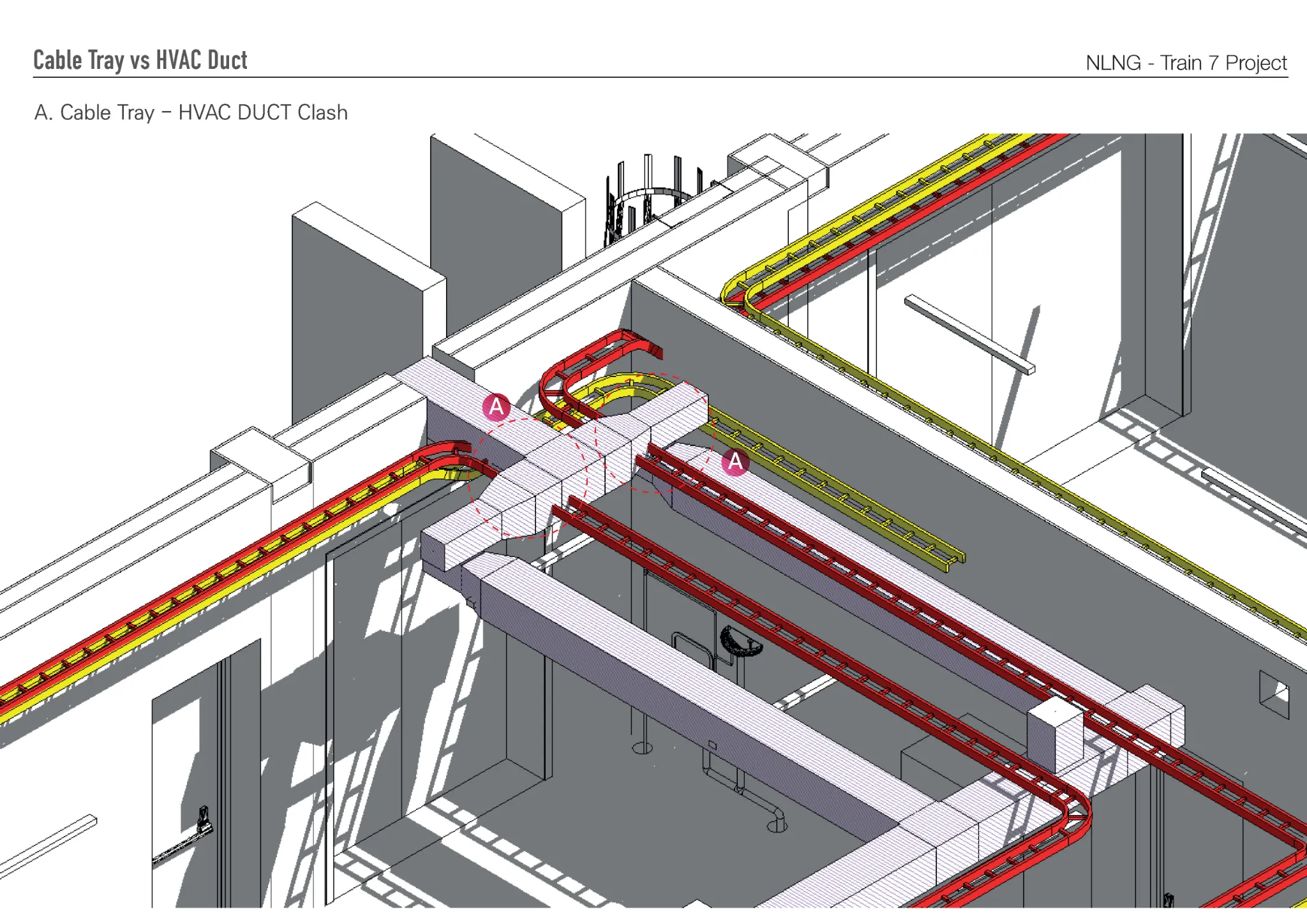

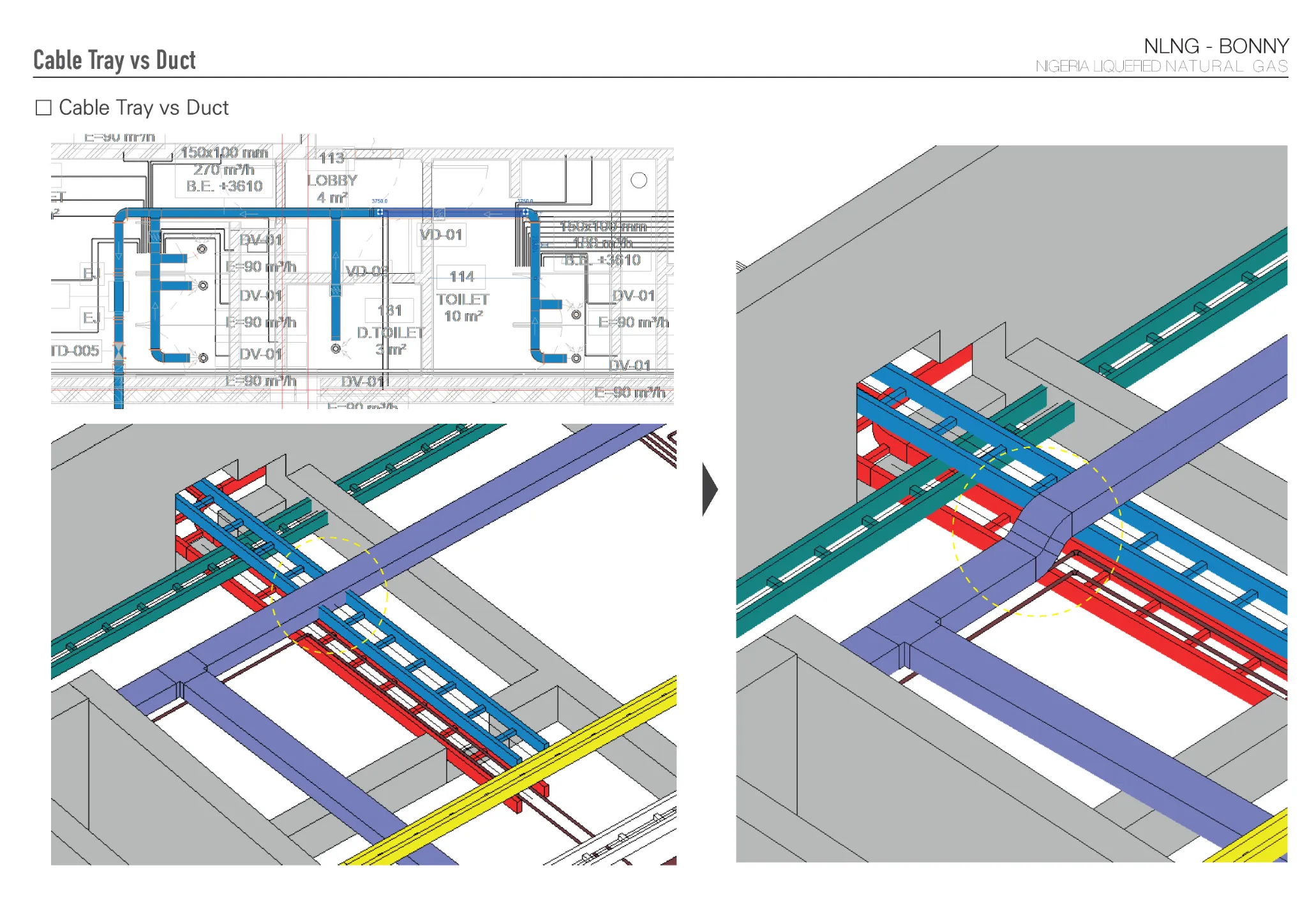

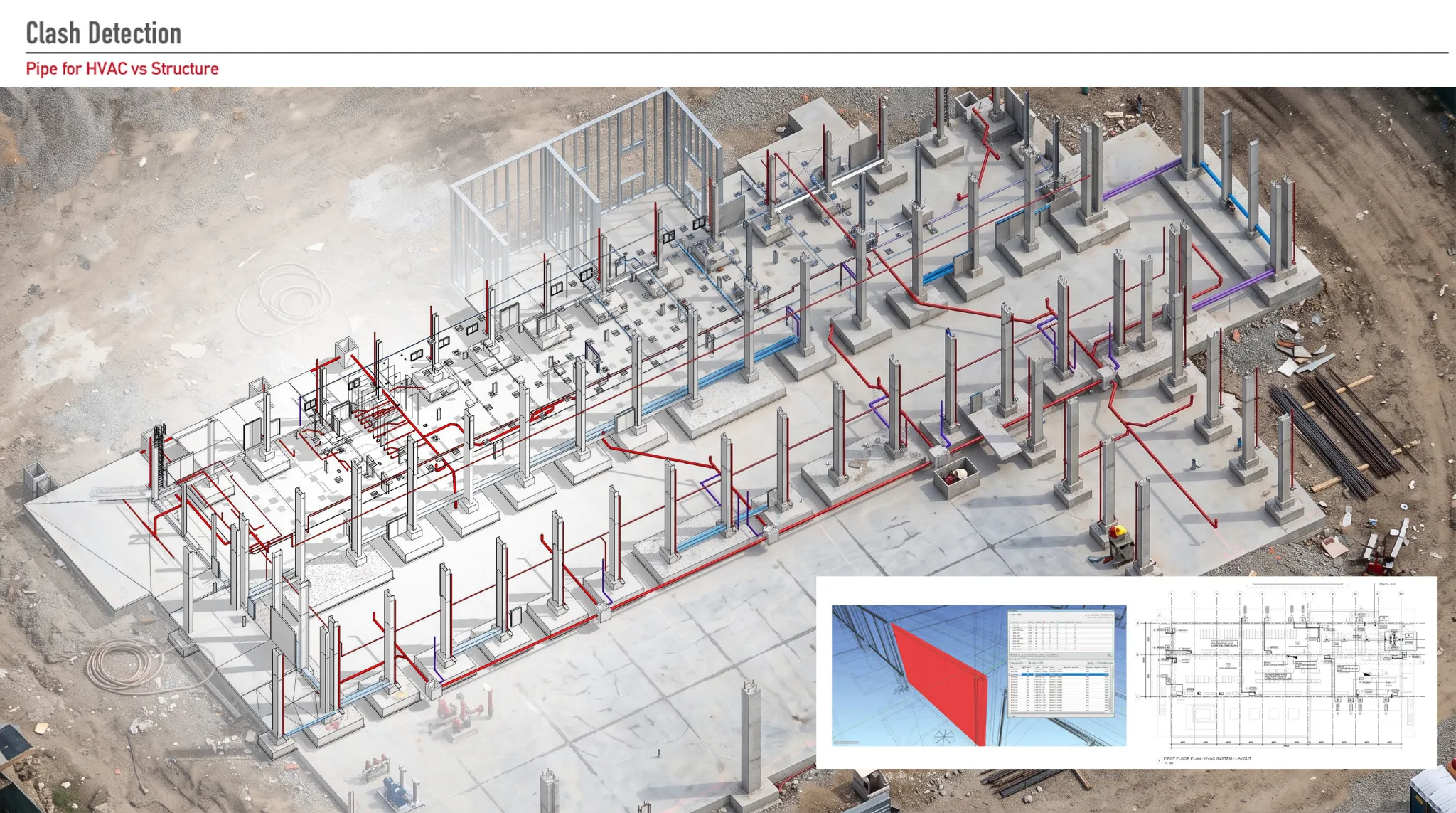

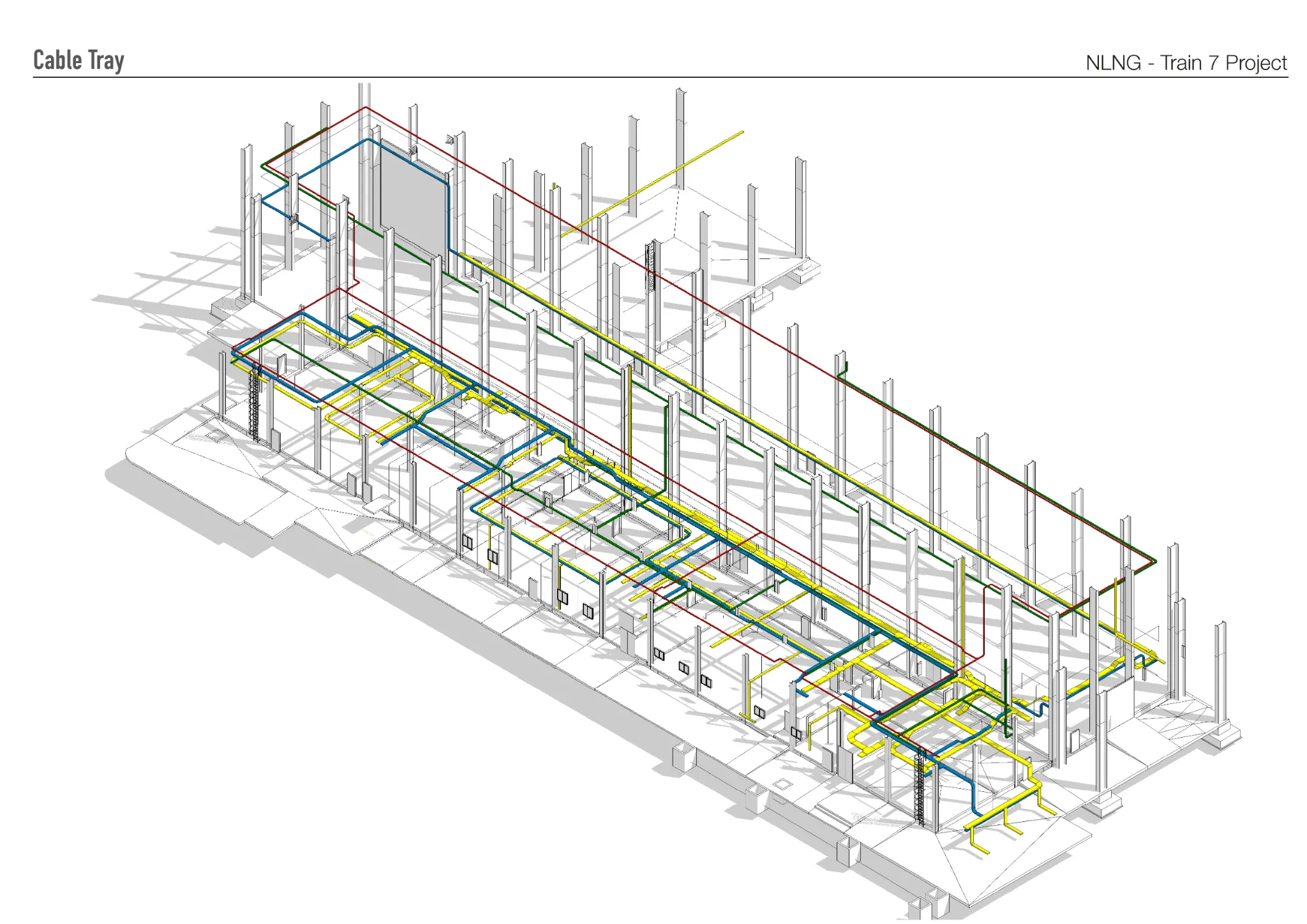

건물 내부를 가로지르는 대형 공조 덕트(HVAC Duct), 전선이 지나가는 케이블 트레이(Cable Tray), 각종 배관 및 철골 구조물(Bracing) 간의 복잡한 간섭(Clash)을 정밀하게 탐지했습니다. 단순히 충돌 위치를 찾는 것에 그치지 않고, 덕트와 케이블 트레이의 설치 높이(Elevation)를 조정하거나 우회 경로를 시각적으로 제시하여 즉각적인 설계 수정과 시공 최적화를 이끌어냈습니다.

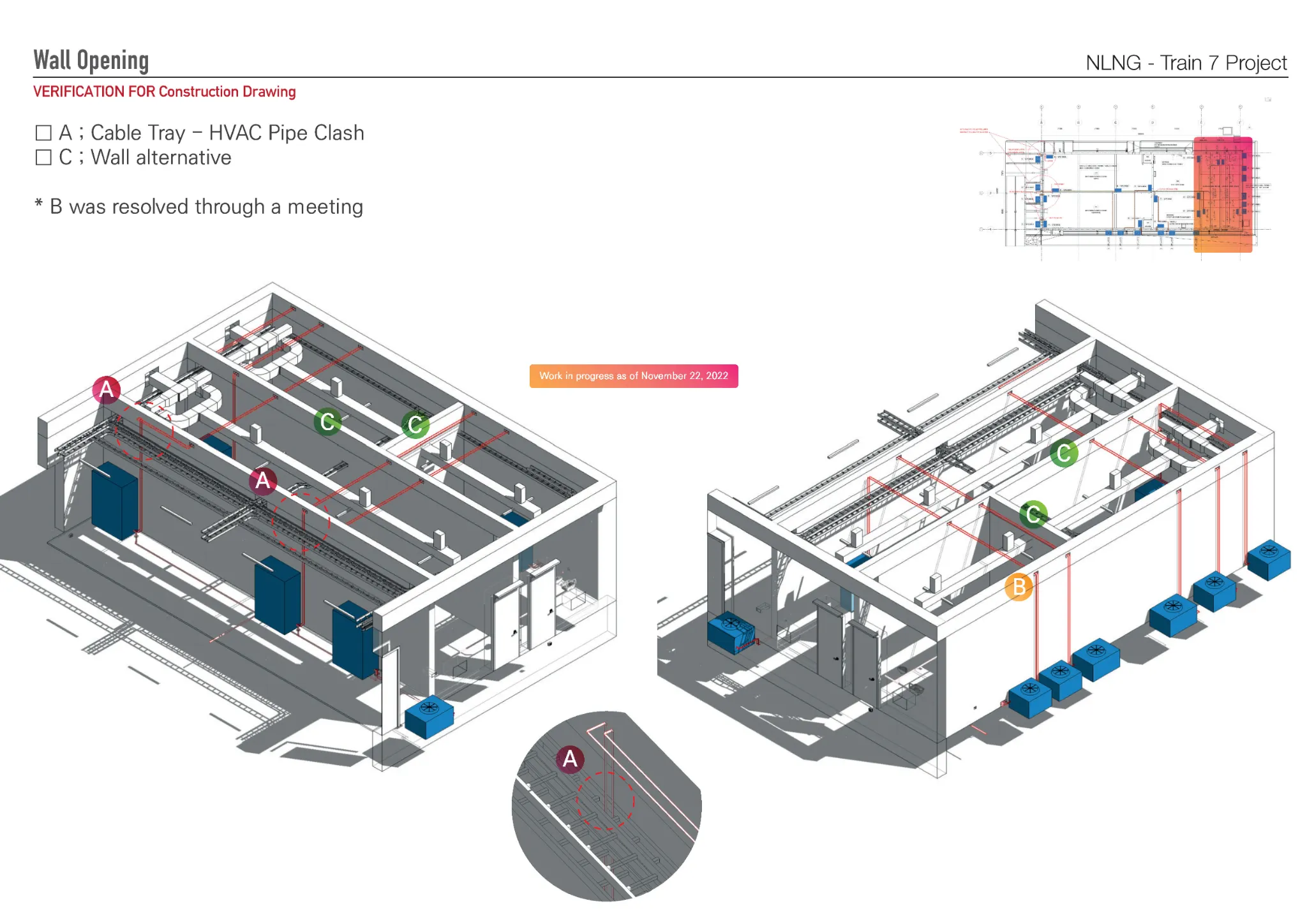

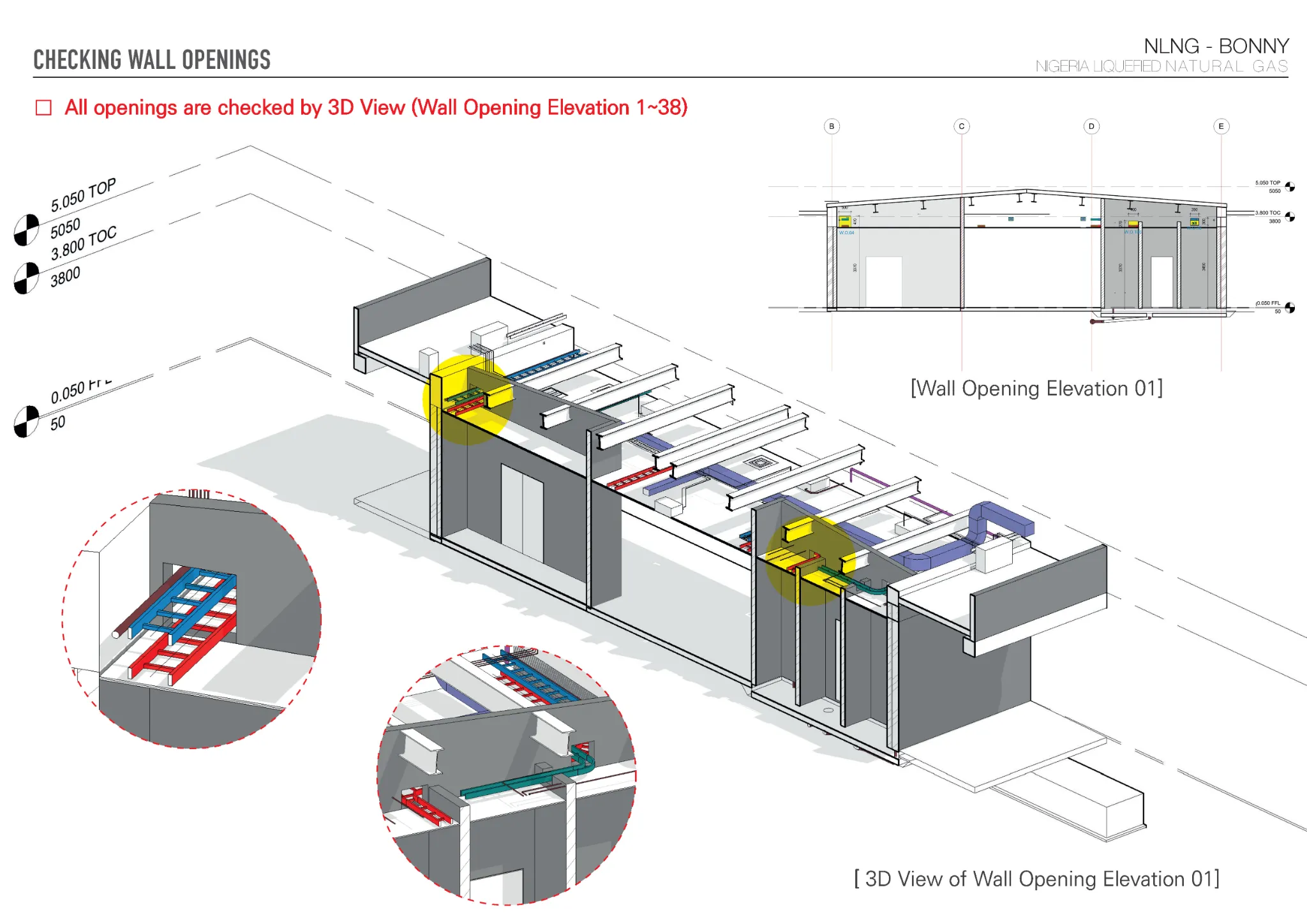

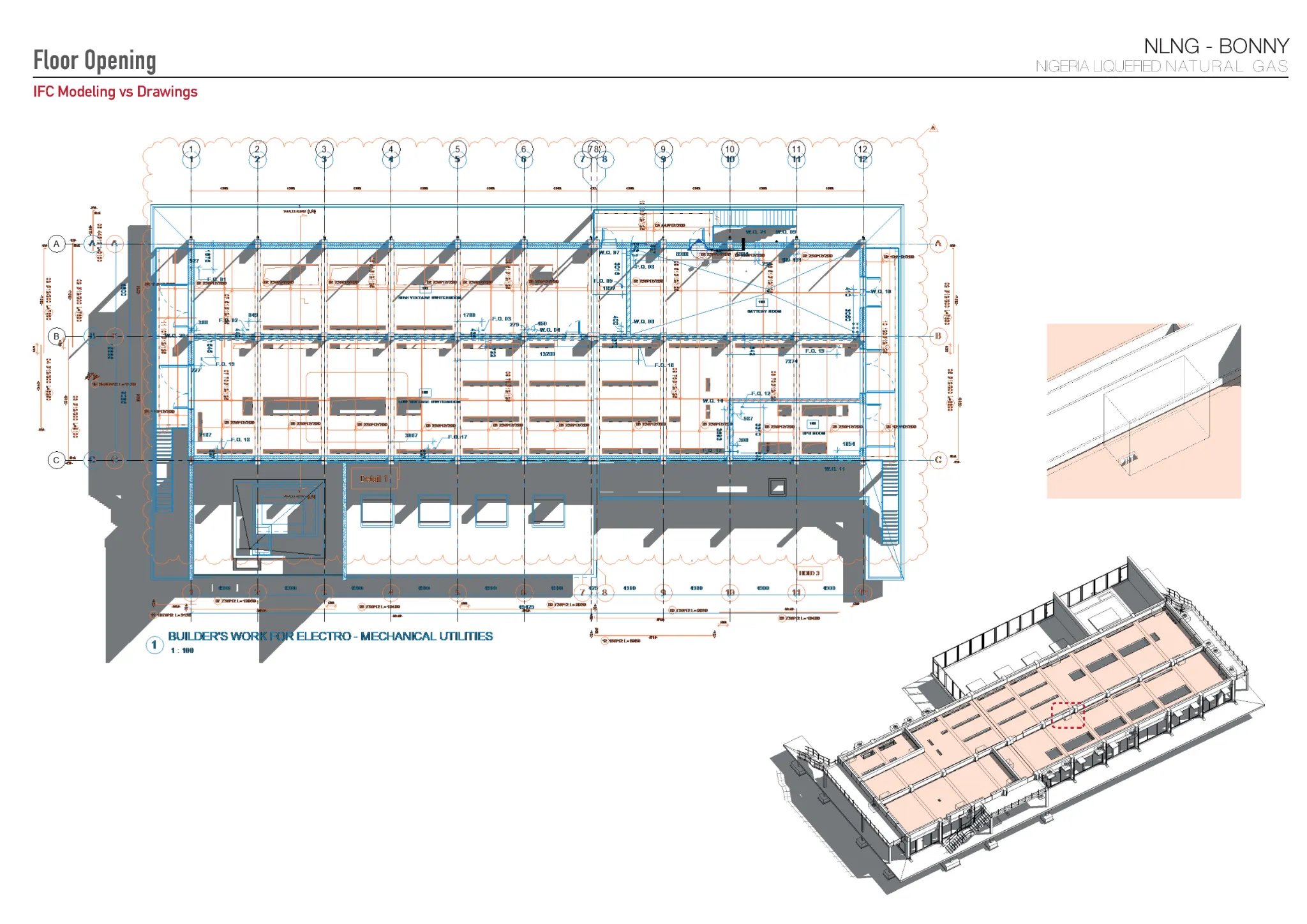

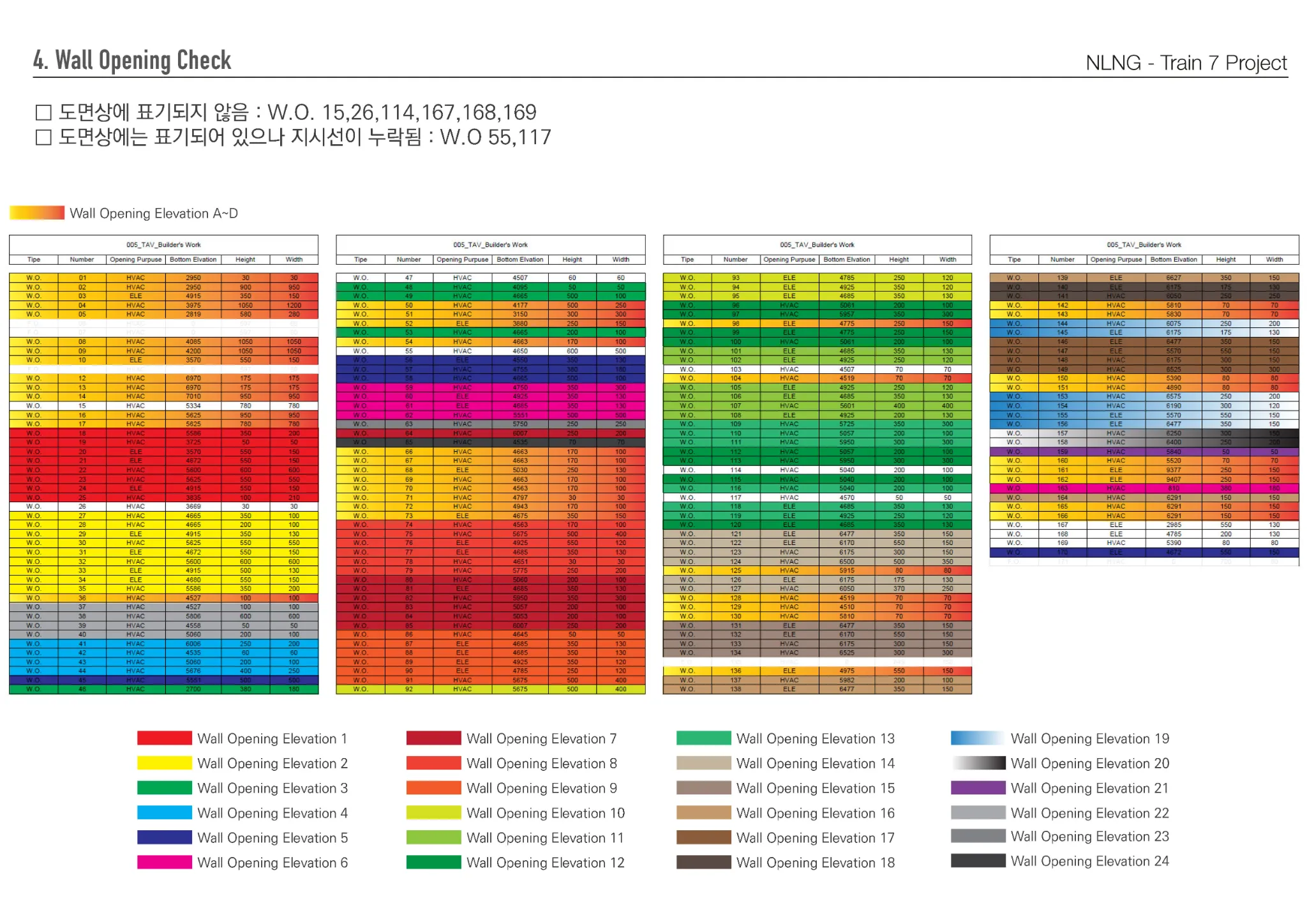

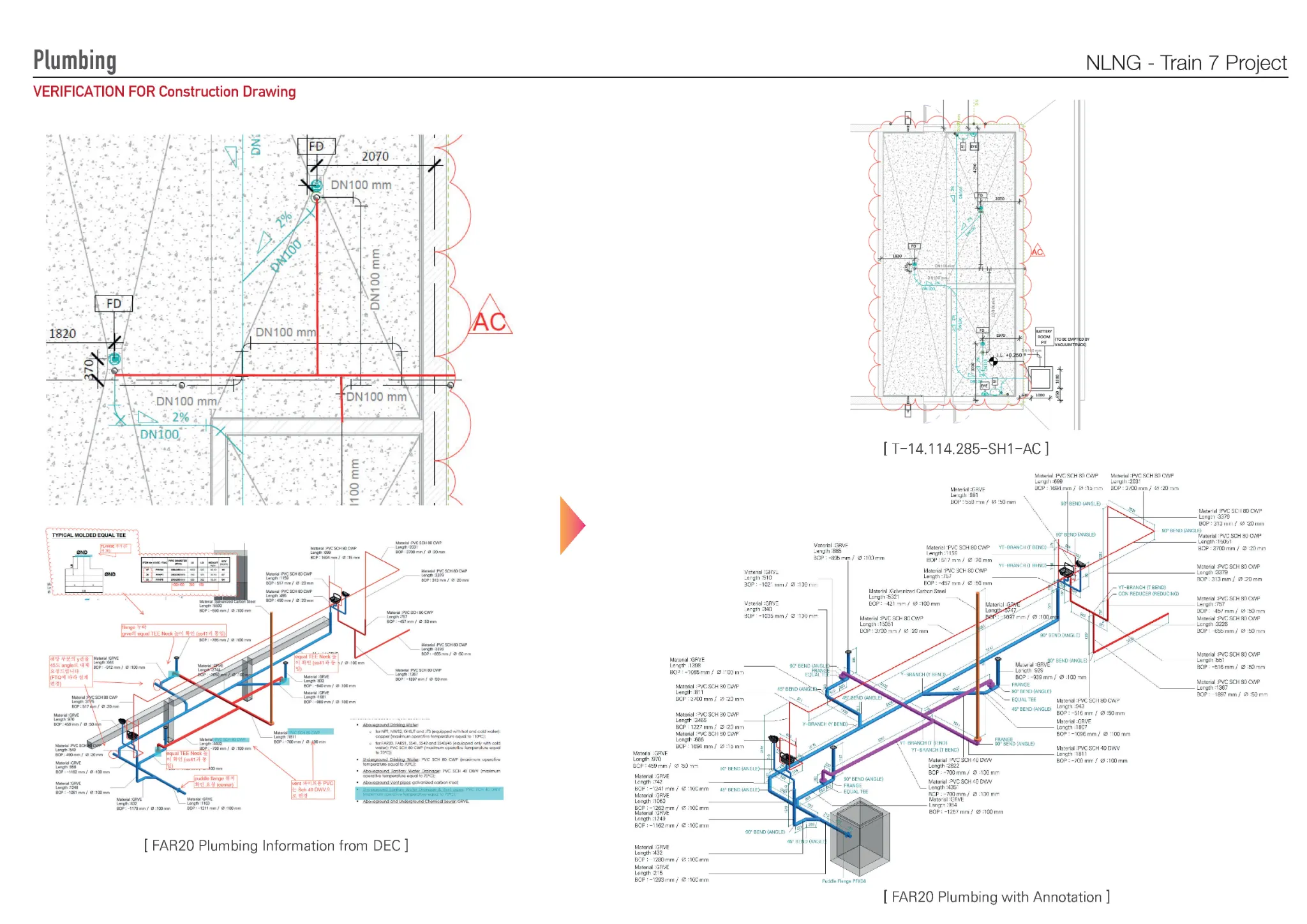

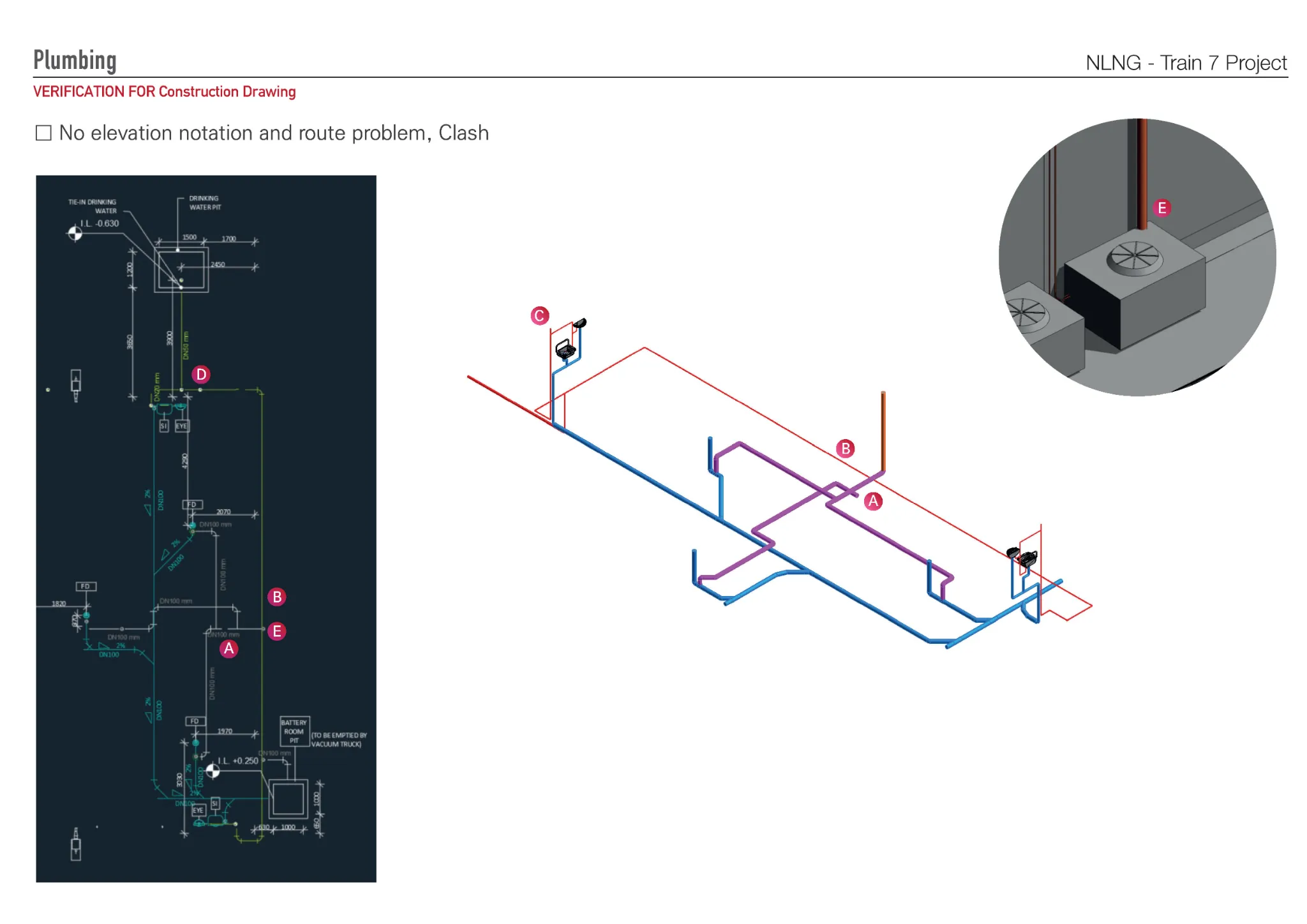

건축 개구부(Wall Opening) 및 시공 도면의 선제적 검증

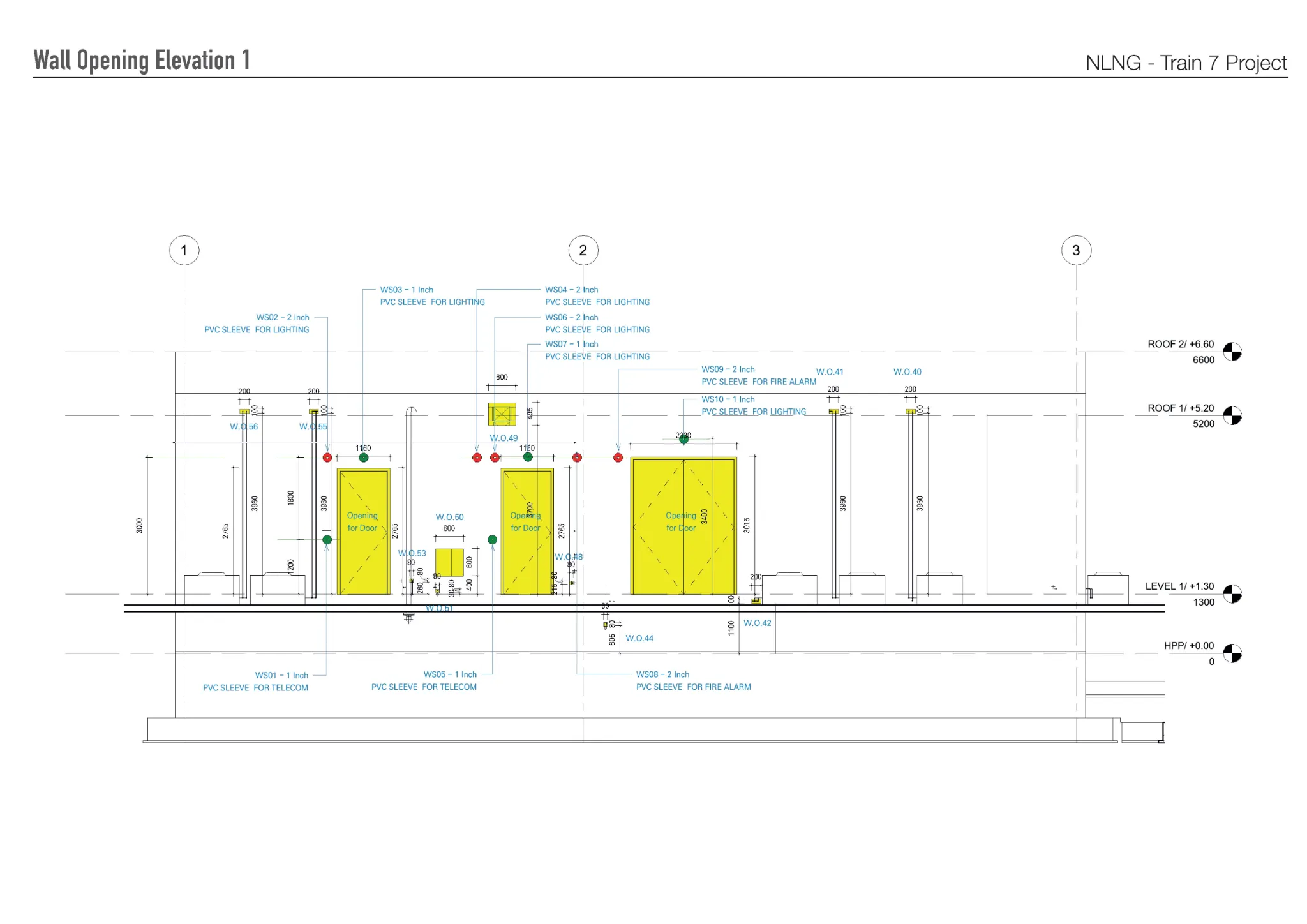

배관이나 덕트가 벽을 통과하기 위해 뚫어놓는 개구부(Wall Opening)의 위치와 크기가 실제 시공 도면 및 장비 설치 레벨과 정확히 일치하는지 철저히 검증했습니다. 이중 바닥(Floating Flooring) 아래의 배관 경로나 개구부의 높이가 바닥면보다 높게 잘못 설계되어 배관을 연결할 수 없는 등의 치명적인 오류를 사전에 발견하고 수정안을 제시하여 완벽한 시공성을 확보했습니다.
